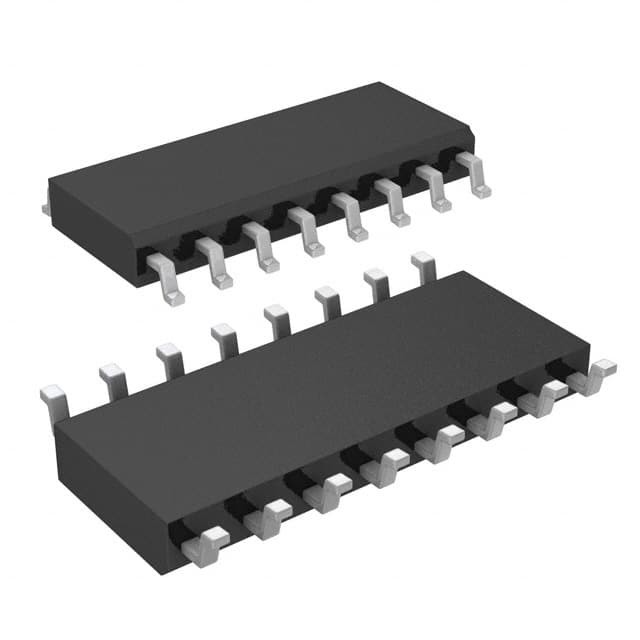

MAX793SCSE+ IC SUPERVISOR 1 CHANNEL 16SOIC Analog Devices Inc./Maxim integriert

Allgemeine Beschreibung

Die Überwachungsschaltkreise des Mikroprozessors MAX793/MAX794/MAX795 (μP) überwachen und steuern die Aktivitäten von +3,0V/+3,3V μP, indem sie die Sicherungsschaltbatterie umschalten.unter anderem die Anzeige der unteren Linie, μP-Reset, Schreibschutz für CMOS-RAM und einen Wachhund (siehe unten den Auswählungsleitfaden).0V bis 3V.3V für VCC.
Die MAX793/MAX795 bieten eine Auswahl an Rückstellschwellenspannungsbereich (mit einem Suffix bezeichnet): 3,00 V bis 3,15 V (T), 2,85 V bis 3,00 V (S) und 2,55 V bis 2,70 V (R).Die MAX794®-Rückstellschwelle wird extern mit einem Widerstandsdivider eingestelltDie MAX793/MAX794 sind in 16-Pin-DIP- und schmalen SO-Paketen erhältlich, und die MAX795 in 8-Pin-DIP- und SO-Paketen.Siehe Tabelle "Überwachungsschaltkreise für μP" auf der Rückseite dieses Datenblatts..

Eigenschaften

Der Wert der Verpackung ist zu messen.
* Präzisions-Versorgungsspannungsmonitor:
Feststehende Rückstellungsspannung (MAX793/MAX795)
Einstellbare Rücksetzungsspannung (MAX794)
* Garantierte Wiedereinstellung auf VCC = 1V
* Ersatz-Batterie-Stromwechsel
Spannung kann VCC übersteigen
* Bord-Gating von Chip-fähigen Signalen
Maximale Verzögerung der Verbreitung
Nur MAX793/MAX794
* Frischheitssiegel der Batterie
* Akku OK Ausgang (MAX793)
* Unverbindlicher Spannungsmessgerät für Stromausfall oder
Warnung vor einer geringen Batterie
* Unabhängiger Wachhund Timer (1.6 Sekunden Timeout)
* Manuelle Wiedereinstellung

Anwendungen

Batteriebetriebene Computer und Steuerungen
Eingebettete Steuerungen
Intelligente Steuerungen
Kritische μP-Leistungsüberwachung
Tragbare Ausrüstung
