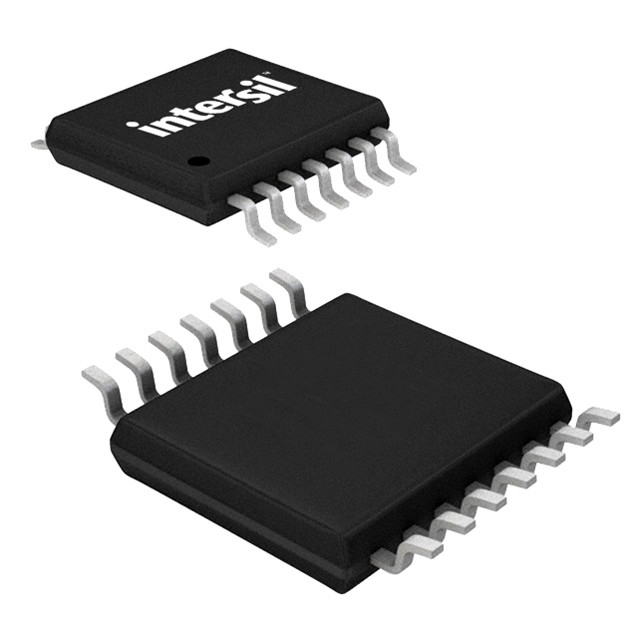

X40020V14-A IC SUPERVISOR 2 CHANNEL 14TSSOP Renesas Electronics America Inc.

Beschreibung

Der X40020 kombiniert die Anschalt-Wiederherstellungssteuerung, den Wachhund-Timer, die Versorgungsspannungsüberwachung und die Sekundärüberwachung sowie die manuelle Wiedereinstellung in einem Paket.Reduziert den Platzbedarf an Bord, und erhöht die Zuverlässigkeit.

Eigenschaften

• Doppelspannungserkennung und Wiederaufsetzungsbestätigung
¢Drei Standard-Rückstellungsschwellenwerte (4.6V/2.9V, 4.6V/2.6V, 2.9V/1.6V)
VTRIP2 bis 0,9 V programmierbar
¢Anpassung der Niederspannungsschwellenspannung mit Hilfe einer speziellen Programmierfolge
¢Wiederherstellungssignal gültig für VCC = 1V
¢Zwei Spannungen überwachen oder Stromausfälle erkennen
• Sicherungsschalter für die Batterie
• VOUT: 5mA bis 50mA von VCC; 250μA von VBATT
• Registrierung der Fehlererkennung
• Auswählbares Timeout für den Wiedereinsatz (0,05 s, 0,2 s, 0,4 s, 0,8 s)
• Auswählbares Wachhund-Timerintervall ((25 ms, 200 ms, 1,4 s, ausgeschaltet)
• Manuelle Reset-Eingabe abgeschaltet
• CMOS mit geringer Leistung
Typischer Standby-Strom von 25 μA, Wachhund eingeschaltet
Typischer Standby-Strom von 6 μA, Wachhund ausgeschaltet
1μA Batteriestrom im Backup-Modus
• 400 kHz-Schnittstelle mit zwei Drähten
• Betrieb mit Stromversorgung von 2,7 V bis 5,5 V
• Verfügbare Pakete
¥14-Blei-SOIC, TSSOP
• Monitorspannungen: 5 V bis 1,6 V
• Speichersicherheit
• Pb-frei und glühbar (RoHS-konform)

Anwendungen

• Kommunikationsgeräte
Router, Hubs, Schalter
¢Disk-Arrays
• Industrielle Systeme
¢Verfahrenssteuerung
“Intelligente Messgeräte
• Computersysteme
¢Desktop-Computer
¢Netzwerkserver
