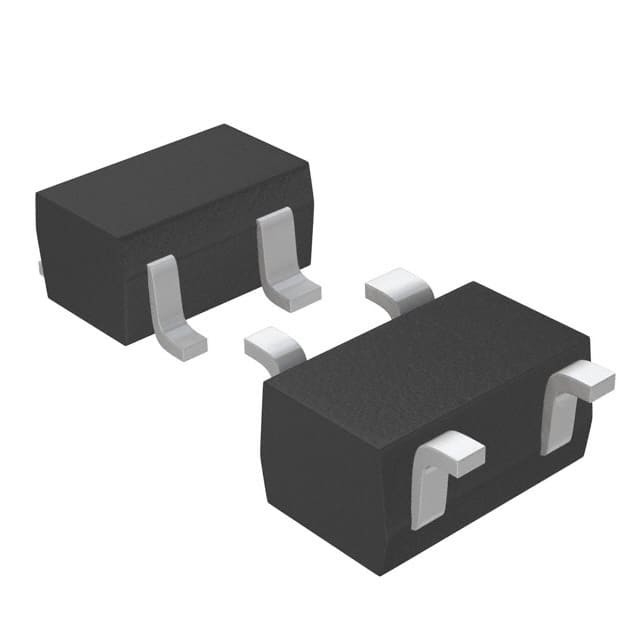

XC6120N152NR-G IC SUPERVISOR 1 CHANNEL SSOT24 Torex Semiconductor Ltd.

■ Allgemeine Beschreibung

Die XC61C-Serie sind hochpräzise Spannungsdetektoren mit geringem Stromverbrauch, hergestellt unter Verwendung von CMOS- und Laserschnitttechnologien.
Die Spannung ist extrem genau und die Temperatur ist minimal.
Es sind sowohl CMOS- als auch N-Kanal-Ausgangskonfigurationen mit offenem Abfluss verfügbar.

◆ CMOS

◆ Hochgenauigkeit: ± 1% (VDF=2,6V~5,0V) ± 2% (VDF=0,8V~6,0V)
◆ Niedriger Stromverbrauch: 0,7 μ A (VIN=1,5 V)

■ Besonderheiten

Hohe Genauigkeit: ± 2%
(Niedrigspannung VD: 0,8 V bis 1,5 V)
(Standardspannung VD: 1,6 V bis 6,0 V)
± 1%
(Standardspannung VD: 2,6 V bis 5,0 V)
Niedriger Stromverbrauch: 0,7μA (TYP.) [VIN=1,5V]
Spannungsbereich erkennen:0.8V ~ 6.0V in Schritten von 100 mV
Betriebsspannungsbereich:0.7V ~ 6.0V (Niedrigspannung)
0.7V ∙ 10.0V (Standardspannung)
Erkennung von Spannungstemperaturmerkmalen
: ± 100 ppm/°C (TYP.) @Ta=25 oC
Ausgangskonfiguration: N-Kanal-offener Abfluss oder CMOS
Ultra-kleine Pakete: SSOT-24 (150 mW)
SOT-23 (250 mW)
SOT-25 (250 mW)
SOT-89 (500 mW)
TO-92 (300 mW)
USP-6B (100 mW)
USP-6C (100 mW)
USP-4 (120 mW)

■ Anwendungen

● Mikroprozessor-Reset-Schaltkreise
● Speicherbatterie-Nachschaltkreise
● Neustartschaltkreise für den Einsatz von Strom
● Erkennung eines Stromausfalls
● Batterielebensdauer und Ladespannungsmessgeräte
