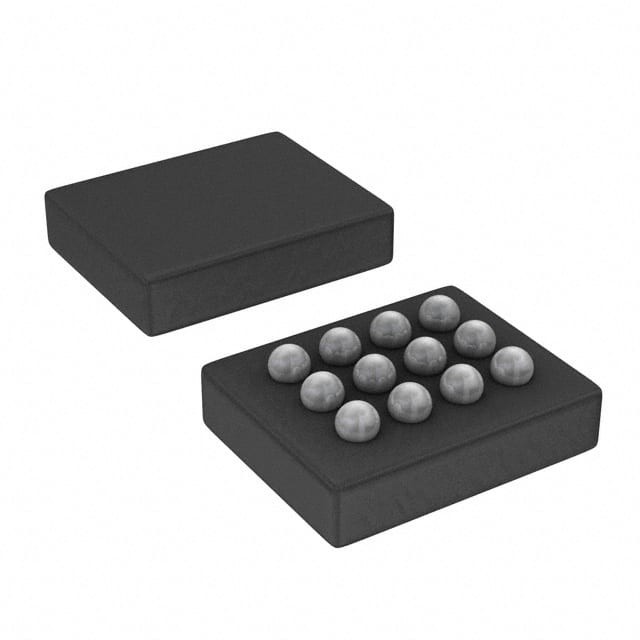

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA Texas Instruments (siehe unten)

Beschreibung

Die Gerätefamilie TPS6305x ist ein hocheffizienter, geringer Ruhezustand-Buck-Boost-Wandler, geeignet für Anwendungen, bei denen die Eingangsspannung höher oder niedriger als die Ausgangsspannung ist.

Der durchgehende Ausgangsstrom kann im Boost-Modus bis zu 500 mA und im Buck-Modus bis zu 1 A betragen.Die TPS6305x-Gerätefamilie reguliert die Ausgangsspannung über den gesamten Eingangsspannungsbereich, indem sie je nach Eingangsspannung automatisch zwischen Buck- oder Boost-Modus wechselt, um einen nahtlosen Übergang zwischen den Moden zu gewährleisten.

Der Buck-Boost-Wandler basiert auf einem Festfrequenz-Pulsbreitenmodulations-Steuergerät (PWM), das eine synchrone Berichtigung verwendet, um höchste Effizienz zu erzielen.Der Umrichter wechselt in den Energiesparmodus, um einen hohen Wirkungsgrad im gesamten Laststrombereich zu erhalten..

Der PFM/PWM-Pin ermöglicht es dem Benutzer, zwischen automatischem PFM/PWM-Modus und erzwungenem PWM-Modus auszuwählen.Die Ausgangsspannung ist programmierbar mit einem externen WiderstandsdividerDer Konverter kann deaktiviert werden, um den Batterieverbrauch zu minimieren. Während des Abschaltens wird die Last von der Batterie getrennt.Das Gerät ist in einem 12-Pin-DSBGA und in einem 12-Pin-HotRod-Paket verpackt.

Eigenschaften

• Real buck oder boost mit nahtlosem Wechsel zwischen buck und boost
• 2,5 V bis 5,5 V Eingangsspannungsbereich
• 0,5-A Dauerstrom: VIN ≥ 2,5 V, VOUT = 3,3 V
• Verstellbare und feste Ausgangsspannungsversion
• Wirksamkeit > 90% im Boost-Modus und > 95% im Buck-Modus
• 2,5 MHz typische Schaltfrequenz
• Einstellbarer Durchschnittsstromgrenzwert
• Verstellbarer Zeitpunkt für den weichen Start
• Stillstandsstrom des Geräts < 60 μA
• Automatischer Energieeinsparmodus oder erzwungener PWM-Modus
• Abschaltung der Last während des Abschaltens
• Schutz vor Übertemperaturen
• Kleines 1,6-mm x 1,2-mm, 12-Pin-WCSP- und 2,5-mm x 2,5-mm 12-Pin-HotRodTM QFN-Paket
• Erstellen Sie ein benutzerdefiniertes Design unter Verwendung der folgenden
TPS63050 mit dem WEBENCH® Power Designer
TPS63051 Mit dem WEBENCH® Power Designer

Anwendungen

• Mobiltelefone und Smartphones
• Tabletten PC
• PC- und Smartphone-Zubehör
• Batteriebetriebene Anwendungen
• Intelligente Netze/intelligente Zähler
