LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Analogische Geräte Inc.

Beschreibung

Der LTC®3562 ist ein quad hocheffizienter monolithischer synchroner Step-Down-Regulator mit I2C-Schnittstelle.Zwei Regler sind äußerlich einstellbar und können ihre Rückkopplungsspannungen zwischen 425mV und 800mV in 25mV-Schritten programmieren lassen (Typ A)Die anderen beiden Regler sind feste Ausgangsregler, deren Ausgangsspannungen in 25mV-Schritten (Typ B) zwischen 600mV und 3,775V programmiert werden können.Alle vier Regler arbeiten unabhängig voneinander und können in Puls skip, LDO, Burst-Modus-Betrieb oder erzwungene Burst-Modus-Betrieb durch I2C-Steuerung. Die Typ-A-Regler haben separate RUN-Pins, die aktiviert werden können, wenn die I2C-Steuerung nicht verfügbar ist.

Eigenschaften

■ Vier unabhängige I2C-steuerbare Absteigerungen
Regler (2 × 600mA, 2 × 400mA)
■ Zwei I2C-Programmierbare Rückkopplungsspannung
Regler (R600A, R400A): VFB 425mV bis 800mV
■ Zwei I2C-Programmierbare Ausgangsspannungsregler
(R600B, R400B): VOUT 600mV bis 3,775V
■ Programmierbare Modi: Pulse Skip, LDO, Burst Mode,®
Betrieb im Zwangs-Blitzmodus
■ Ruhestrom < 100 μA (alle Regler aktiviert)
in LDO-Modus)
■ Festgeschaltete Schaltfrequenz von 2,25 MHz (Pulse Skip)
Modus)
■ Schleuderschranke reduzieren Schaltgeräusche
■ Ausgang für den Regler R600A

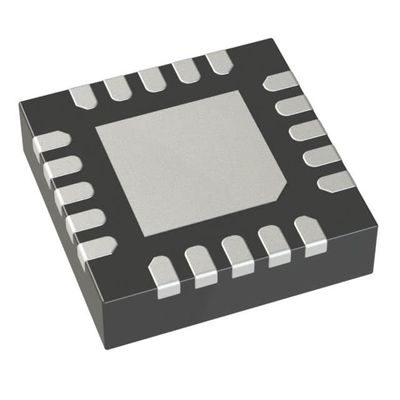

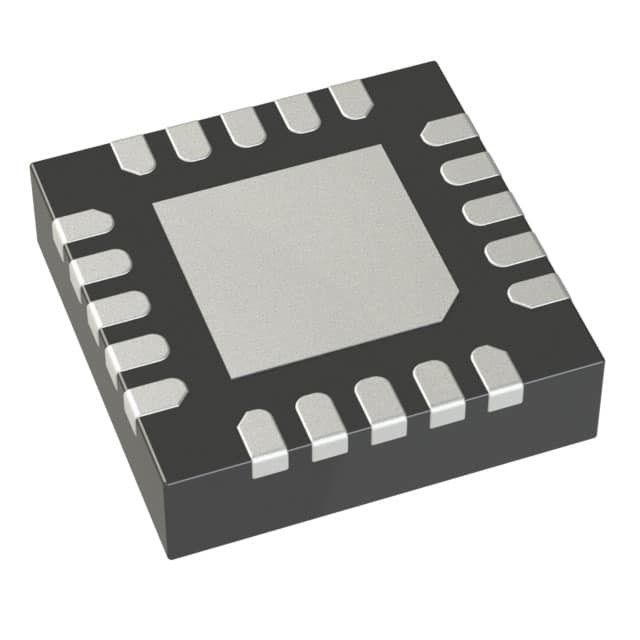

■ Kleine, thermisch verstärkte, 20-Blei 3 mm × 3 mm
QFN-Paket

Anwendungen

■ Verschiedene Handheld-Anwendungen mit mehreren Versorgungsschienen
■ Persönliche Informationsgeräte
■ Wireless- und DSL-Modems
■ Digitale Standkameras
■ MP3-Player
■ Tragbare Instrumente
