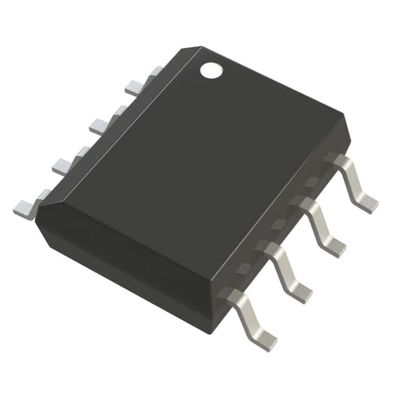

AZ34063UMTR-G1 IC REG BUCK BST ADJ 1.5A 8SOIC Dioden Incorporated
| Markenname | Diodes Incorporated |
|---|---|
| Modellnummer | AZ34063UMTR-G1 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | Anti-statische Tasche und Karton |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Schritt nach oben, Schritt nach unten | Ausgabekonfiguration | Positiv oder negativ |
|---|---|---|---|
| Topologie | Dollar, Auftrieb | Ausgabeart | Einstellbar |
| Zahl von Ertrag | 1 | Spannung - eingegeben (Minute) | 3V |
| Spannung - Eingang (maximal) | 36 V | Spannung - Ausgang (Min/Fest) | 1.25V |
| Spannung - Ausgang (maximal) | 36 V | Strom - Ausgang | 1.5A (Schalter) |
| Frequenz - Schaltung | Bis zu 180kHz | Synchroner Gleichrichter | - Nein. |
| Betriebstemperatur | -40 °C bis 85 °C (TA) | Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) | Lieferanten-Gerätepaket | 8-SOIC |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| AZ34063UMTR-G1 | IC REG BUCK BST ADJ 1.5A 8SOIC | |
| AP3431MTR-G1 | IC REG BUCK ADJ 2A SYNC 8SOIC | |
| AP3435MPTR-G1 | IC REG BUCK ADJ 3.5A SYNC 8SOIC | |
| AP3202MTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502FMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502HMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502MPTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AZ34063AMTR-E1 | IC REG BUCK BST ADJ 1.5A 8SOIC | |
| AZ34063AMTR-G1 | IC REG BUCK BST ADJ 1.5A 8SOIC | |
| AZ34063CMTR-G1 | IC REG BUCK BST ADJ 1A 8SOIC | |
| AP3502UHMTR-G1 | IC REG BUCK | |
| AP1515-33SG-13 | IC REG BUCK 8SOP | |
| AP1515-SG-13 | IC REG BUCK 8SOP | |
| AP1530SDPG-13 | IC REG BUCK CONVERTER 8SOP | |
| AP1534ASG-13 | IC REG PWM CONVERTER 8SO | |
| AP1537SG-13 | IC REG PWM CONVERTER 8SOP | |
| AZ34063DMTR-G1 | IC REG BUCK BST ADJ 1A 8SOIC | |
| AP3502EMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502MTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3512EMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502UFMTR-G1 | IC REG DC-DC BUCK 8SOIC |
Produkt-Beschreibung
Einzelheiten zum Produkt
Allgemeine Beschreibung
Der AZ34063 ist eine monolithische Schaltregulatorsteuerung, die die Hauptfunktionen enthälterforderlich für Gleichstrom-Gleichstromwandler. Diese Vorrichtung besteht aus einer internen Temperaturkompensation, einem Spannungsvergleicher, einem gesteuerten Betriebszyklus-Oszillator mit einem aktiven Grenzstromkreislauf,Antriebs- und Hochstrom-AusgangsschalterDieses Gerät ist speziell für den Einsatz in Step-Down-, Step-Up- und Spannungsumkehranwendungen mit einer Mindestanzahl an externen Verbindungen ausgelegt.
Die Kommission hat
Der AZ34063 ist in 2 Verpackungen erhältlich: SOIC-8 und DIP-8.
Eigenschaften
• Betrieb von 3,0 V bis 36 V Eingang• Niedriger Standby-Strom
• Strombegrenzung
• Ausgangsschalterstrom auf 0,8A
• Ausgangsspannung verstellbar
• Betriebsfrequenz bis 65KHz (CT=330
• Präzision 2% Referenz
Anwendungen
Batterieladegeräte
NICs/Schalter/Hubs
ADSL-Modems
Stromversorgungen mit Negativspannung
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Dioden eingebunden |
| Produktkategorie | Gleichspannschalterregler |
| Reihe | AZ34063 |
| Typ | Gleichspannungsumrichter |
| Verpackung | Alternative Verpackungen |
| Einheitsgewicht | 0.002610 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 8-SOIC (0,154", 3,90 mm Breite) |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Einstellbar |
| Funktion | Schritt nach oben, Schritt nach unten |
| Lieferant-Gerät-Verpackung | 8-SOIC |
| Anzahl der Ausgänge | 1 Ausgabe |
| Topologie | Buck, steigern. |
| Frequenzwechsel | bis zu 180 kHz |
| Strom-Ausgang | 1.5A (Schalter) |
| Ausgabe-Konfiguration | Positiv oder negativ |
| Ausgangsspannung | 1.25V |
| Spannung-Ausgangsspannung | 36 V |
| Synchronous-Rectifier | - Nein. |
| Spannungseingang-Min | 3V |
| Spannung-Eingang-Max | 36 V |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 1.25 V bis 36 V |
| Betriebsversorgungsstrom | 4 mA |
| Eintrittsspannung MAX | 36 V |
| Ausgangsstrom | 1.5 A |
| Schaltfrequenz | 180 kHz |
| Eintrittsspannung MIN | 3 V |
| Versorgungsspannung-Min | 3 V |
| Packungskoffer | Die Mitgliedstaaten |
Funktionell kompatible Komponente
Form,Verpackung,funktional kompatible Komponente
| Hersteller Teil# | Beschreibung | Hersteller | Vergleich |
| MC33063AVDG Stromkreise |
Buck/Boost/Inverter Regulator, Schalter, 1,5 A TA= -40°C bis 125°C, SOIC-8 Schmalkörper, 98-Rohr | Auf Halbleiter | AZ34063UMTR-G1 gegen MC33063AVDG |
| AZ34063UP-G1 Stromkreise |
Schaltregler, Spannungsmodus, 1,5 A, 45 kHz Schaltfrequenz-Max, PDIP8, GREEN, DIP-8 | Dioden eingebunden | AZ34063UMTR-G1 gegen AZ34063UP-G1 |
| MC33063AQDRQ1 Stromkreise |
Fahrzeugkatalog 1.5-A Spitzen-Boost/Buck/Invertierungs-Schaltregulator 8-SOIC -40 bis 125 | Texas Instruments | AZ34063UMTR-G1 gegen MC33063AQDRQ1 |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. Stromkreise |
1.5A Schaltregler, 100 kHz Schaltfrequenz-MAX, PDSO8, SOIC-8 | Rochester Electronics LLC | AZ34063UMTR-G1 gegen MC33063AVDR2 |
| MC33063AVD Stromkreise |
1.5A Schaltregler, 100 kHz Schaltfrequenz-MAX, PDSO8, SOIC-8 | Rochester Electronics LLC | AZ34063UMTR-G1 gegen MC33063AVD |
| AZ34063UM-G1 Stromkreise |
Schaltregler, Spannungsmodus, 1,5 A, 45 kHz Schaltfrequenz-Max, PDSO8, GREEN, SOIC-8 | Dioden eingebunden | AZ34063UMTR-G1 gegen AZ34063UM-G1 |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. Stromkreise |
Buck/Boost/Inverter Regulator, Schalter, 1,5 A TA= -40°C bis 125°C, SOIC-8 Schmalkörper, 2500-REEL | Auf Halbleiter | AZ34063UMTR-G1 gegen MC33063AVDR2G |
Beschreibungen
Buck, Boost Switching Regulator IC Positiv oder negativ einstellbar 1.25V 1 Ausgang 1.5A (Switch) 8-SOIC (0,154", 3,90mm Breite)
Konv Gleichstrom 3V bis 36V Inv/Step Up/Step Down Single-Out 8-Pin SOIC T/R
Spannungsregler - Schaltregler 1,5A Step-Down/Up 3,0V bis 36V 180kHz
