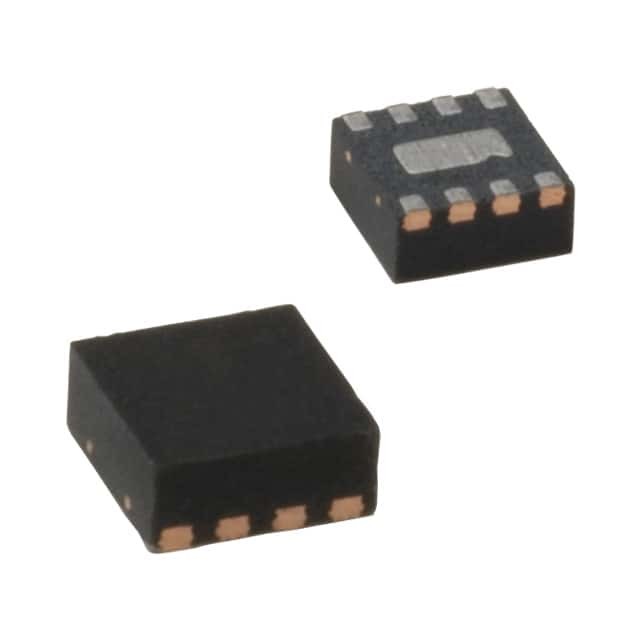

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Mikrochip-Technologie

Allgemeine Beschreibung

Der MIC2288 ist ein 1,2 MHz PWM, DC/DC Boost Switching Regulator, der in Low-Profile Thin SOT-23 und 2mm × 2mm MLFTM Paketoptionen erhältlich ist.Hohe Leistungsdichte wird durch den internen 34V/1A-Schalter des MIC2288 erreicht, so daß es große Lasten mit einem winzigen Fußabdruck antreiben kann.
Das MIC2288 implementiert ein konstantes Frequenzsystem mit 1,2 MHz PWM und einem Strommodus mit interner Kompensation, das eine hervorragende transiente Reaktion und Leistung bei der Ausgangsregelung bietet.Der Hochfrequenzbetrieb spart Platz, indem er kleineDie Festfrequenz-PWM-Topologie reduziert auch falsches Schaltgeräusch und die Wellenwirkung auf die Eingangsstromquelle.
Der MIC2288 ist in einem niedrigen Profil Thin SOT-23-5 Paket und einem 2mm × 2mm MLFTM-8 bleichlosen Paket erhältlich.

Eigenschaften

• Eingangsspannungsbereich von 2,5 V bis 10 V
• Ausgangsspannung auf 34 V einstellbar
• Über 1A Schaltstrom
• 1,2 MHz PWM-Betrieb
• Stabil mit Keramikkondensatoren
• Hohe Effizienz
• < 1% Linien- und Lastregelung
• Niedrige Input- und Output-Wellenwirkung
• Abschaltstrom < 1 μA
• UVLO
• Ausgangsüberspannungsschutz (MIC2288BML)
• Abschaltung bei übermäßiger Temperatur
• Dünne SOT-23-5 Paketoption
• 2 mm × 2 mm bleifreie MLFTM-8 Paketoption
• Temperaturbereich der Verbindung von ¥40°C bis +125°C

Anwendungen

• Organische EL-Stromversorgung
• TFT-LCD-Verschiebung
• 12V-Versorgung für DSL-Anwendungen
• Mehrfachausgangs-Gleichstrom-Gleichstrom-Wandler
• Positive und negative Ausgangsregler
• SEPIC-Wandler
