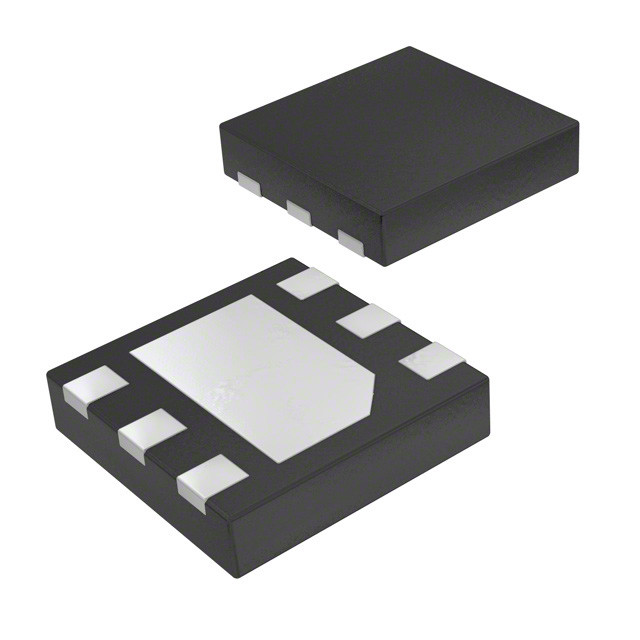

RT8010GQW IC REG BUCK AUSRÄUMMLICH 1A 6WDFN Richtek USA Inc

Allgemeine Beschreibung

Der RT8010/A ist ein hocheffizienter PWM-Steppdown-Gleichstrom-Gleichstrom-Wandler, der einen Ausgangsstrom von 1 A über einen breiten Eingangsspannungsbereich von 2,5 V bis 5,5 V liefern kann.Der RT8010/A ist ideal für tragbare elektronische Geräte geeignet, die mit einer 1-Zell-Lithium-Ionen-Batterie oder mit anderen Stromquellen wie Mobiltelefonen versorgt werden, PDAs und Handgeräte.
Zwei Betriebsarten sind verfügbar, darunter: PWM/Low Dropout Autoswitch und Shut-down-Modi. Der interne synchrone Geradrichter mit niedrigem RDS ((ON) reduziert den Leitverlust im PWM-Modus drastisch.In der Praxis ist keine externe Schottky-Diode erforderlich.
Der RT8010/A tritt in den Modus Low-Dropout ein, wenn das normale PWM durch kontinuierliches Einschalten des oberen PMOS keine regulierte Ausgangsspannung liefern kann.1 μA, wenn der EN-Pin niedrig gezogen wird.
Die Schaltwelle wird durch kleine Filterelemente aufgrund einer festen Betriebsfrequenz von 1,5 MHz leicht ausgeglichen.Dies zusammen mit kleinen WDFN-6L 2x2 und WQFN-16L 3x3 Paket bietet kleine PCB-Bereich AnwendungWeitere Merkmale sind der weiche Start, eine niedrigere interne Referenzspannung mit einer Genauigkeit von 2%, ein Übertemperaturschutz und ein Überstromschutz.

Eigenschaften

● +2,5 V bis +5,5 V Eingangsbereich
● Ausgangsspannung (Verstellbarer Ausgang von 0,6 V bis VIN)
RT8010: 1,0V, 1,2V, 1,5V, 1,6V, 1,8V, 2,5V und 3,3V
Fest-/verstellbare Ausgangsspannung
RT8010A Nur einstellbare Ausgangsspannung
● 1A Ausgangsstrom
● 95% Wirksamkeit
● Keine Schottky-Diode erforderlich
● 1,5 MHz Festfrequenz-PWM-Betrieb
● Kleines 6-Lead WDFN und 16-Lead WQFN Paket
● RoHS-konform und 100% bleifrei

Anwendungen

● Mobiltelefone
● Geräte für die Bereitstellung persönlicher Informationen
● Drahtlose und DSL-Modems
● MP3-Player
● Tragbare Instrumente
