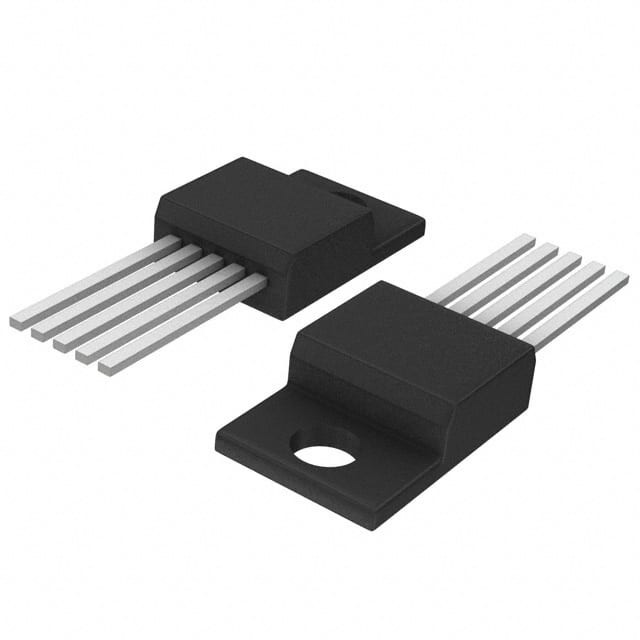

LM2575T-ADJG IC REG BUCK ADJ 1A TO220-5 auf halb
| Markenname | onsemi |
|---|---|
| Modellnummer | LM2575T-ADJG |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | Anti-statische Tasche und Karton |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Rücktritt | Ausgabekonfiguration | Positiv |
|---|---|---|---|
| Topologie | Dollar | Ausgabeart | Einstellbar |
| Zahl von Ertrag | 1 | Spannung - eingegeben (Minute) | 4,75 V |
| Spannung - Eingang (maximal) | 40V | Spannung - Ausgang (Min/Fest) | 1.23V |
| Spannung - Ausgang (maximal) | 37V | Strom - Ausgang | 1A |
| Frequenz - Schaltung | 52kHz | Synchroner Gleichrichter | - Nein. |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) | Typ der Montage | Durchs Loch |
| Packung / Gehäuse | TO-220-5 | Lieferanten-Gerätepaket | TO-220-5 |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| LM2575T-ADJG | IC REG BUCK ADJ 1A TO220-5 | |
| MC33166TG | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| LM2576T-005G | IC REG MULTI CONFG 5V 3A TO220-5 | |
| LM2575T-5G | IC REG BUCK 5V 1A TO220-5 | |
| LM2575T-3.3G | IC REG BUCK 3.3V TO220-5 | |
| LM2575T-12G | IC REG BUCK 12V 1A TO220-5 | |
| LM2575T-15G | IC REG BUCK 15V 1A TO220-5 | |
| LM2576T-15G | IC REG MULT CONFG 15V 3A TO220-5 | |
| MC34166TG | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| LM2576T-3.3G | IC REG MULTI CONFG 3.3V TO220-5 | |
| MC33167TG | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| LM2576T-ADJG | IC REG MULT CONFG ADJ 3A TO220-5 | |
| LM2576T-012G | IC REG MULT CONFG 12V 3A TO220-5 | |
| LM2576T-005 | IC REG MULTI CONFG 5V 3A TO220-5 | |
| LM2575T-ADJ | IC REG BUCK ADJ 1A D2PAK-5 | |
| LM2576T-ADJ | IC REG MULT CONFG ADJ 3A TO220-5 | |
| MC33166T | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| MC33167T | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| MC34167T | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| MC34166T | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| LM2576T-3.3 | IC REG MULTI CONFG 3.3V TO220-5 | |
| MC34167TG | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| LM2575T-012 | IC REG BUCK 12V 1A TO220-5 | |
| LM2575T-015 | IC REG BUCK 15V 1A TO220-5 | |
| LM2576T-012 | IC REG MULT CONFG 12V 3A TO220-5 | |
| LM2576T-015 | IC REG MULT CONFG 15V 3A TO220-5 | |
| LM2575T-3.3 | IC REG BUCK 3.3V TO220-5 | |
| LM2596TADJG | IC REG MULT CONFG ADJ 3A TO220-5 | |
| LM2595TADJG | IC REG MULT CONFG ADJ 1A TO220-5 |
Produkt-Beschreibung
Einzelheiten zum Produkt
Die LM2575-Regelungsreihen sind monolithische integrierte Schaltungen, die sich ideal für die einfache und bequeme Konstruktion eines Schritt-nach-Niederschaltregulators (Buck-Wandler) eignen.Alle Schaltkreise dieser Serie sind in der Lage, eine.0 eine Belastung mit ausgezeichneter Linien- und Belastungsregelung.
Diese Geräte sind in festen Ausgangsspannungen von 3,3 V, 5,0 V, 12 V, 15 V und einer verstellbaren Ausgangsversion erhältlich.Diese Regler wurden entwickelt, um die Anzahl der externen Komponenten zu minimieren, um die Stromversorgung Design zu vereinfachenStandardreihen von Induktoren, die für die Verwendung mit dem LM2575 optimiert sind, werden von verschiedenen Induktorherstellern angeboten.
Eigenschaften
•3.3 V, 5.0 V, 12 V, 15 V und verstellbare Ausgangsversionen•Verstellbarer Ausgangsspannungsbereich von 1,23 V bis 37 V ± 4%
Maximale Überleitungs- und Lastbedingungen
•Garantierte Leistung von 1,0 A
•Weite Spannungsbreite: 4,75 V bis 40 V
•Benötigt nur 4 externe Komponenten
• 52 kHz Festfrequenz-Innenoszillator
•TTL-Ausschaltmöglichkeit, Standby-Modus mit geringer Leistung
•Hohe Effizienz
•Verwendet leicht verfügbare Standard-Induktoren
•Wärmeabschaltung und Stromgrenzschutz
•Feuchtigkeitsempfindlichkeit (MSL) 1
•Pb-freie Pakete sind erhältlich
Anwendungen
•Einfache und hocheffiziente Step-Down (Buck) -Regler•Effizienter Vorregler für lineare Regler
•On-Card-Schaltregulierungen
•Positive zu negativen Konverter (Buck-Boost)
•Negative Step-Up-Wandler
•Stromversorgung für Batterieladegeräte
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Ein- und zweimal |
| Produktkategorie | Gleichspannschalterregler |
| Reihe | LM2575 |
| Typ | Aufladungspumpe |
| Verpackung | Schlauch |
| Einheitsgewicht | 0.105822 Unzen |
| Montage-Stil | Durchs Loch |
| Packungskoffer | TO-220-5 |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Montageart | Durchs Loch |
| Ausgabeart | Einstellbar |
| Funktion | Schritt nach oben, Schritt nach unten, Schritt nach oben/Schritt nach unten |
| Lieferant-Gerät-Verpackung | TO-220-5 |
| Anzahl der Ausgänge | 1 Ausgabe |
| Topologie | Buck, Boost, Buck-Boost, wie ist das? |
| Frequenzwechsel | 52 kHz |
| Strom-Ausgang | 1A |
| Ausgabe-Konfiguration | Positiv oder negativ |
| Ausgangsspannung | 1.23V |
| Spannung-Ausgangsspannung | 37 V |
| Synchronous-Rectifier | - Nein. |
| Spannungseingang-Min | 4.75V |
| Spannung-Eingang-Max | 40 V |
| Ausgangsspannung | 1.23 V bis 37 V |
| Eintrittsspannung MAX | 45 V |
| Ausgangsstrom | 1 A |
| Schaltfrequenz | 52 kHz |
| Packungskoffer | TO-220-5 |
Funktionell kompatible Komponente
Form,Verpackung,funktional kompatible Komponente
| Hersteller Teil# | Beschreibung | Hersteller | Vergleich |
| MIC4575BT Stromkreise |
3.2A Schaltregler, 220 kHz Schaltfrequenz-MAX, SFM5, TO-220, 5 PIN | Rochester Electronics LLC | LM2575T-ADJG gegen MIC4575BT |
| LM2595T-ADJ/NOPB Stromkreise |
Einfacher Schalter Leistungsumrichter 150 KHz 1A Schritt nach unten Spannungsregler 5-TO-220 | Texas Instruments | Die in den Erwägungsgründen 1 und 2 genannten Maßnahmen werden in Anhang I der Verordnung (EU) Nr. 1303/2013 aufgeführt. |
| LM2575HVT-ADJ/NOPB Stromkreise |
Einfacher Schalter 1A Steigerspannungsregler 5-TO-220 -40 bis 125 | Texas Instruments | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1303/2013 aufgeführt. |
| LM2575T-ADJ Stromkreise |
3.2 Ein Schaltregulator, 63 kHz Schaltfrequenz-MAX, PSFM5, TO-220. 5 PIN | Rochester Electronics LLC | Der Wert der Vermögenswerte, die für die Vermögenswerte verwendet werden, wird in den folgenden Zahlen angegeben: |
| LM2575HVT-ADJ Stromkreise |
IC 3.2 Ein Schaltregler, 63 kHz Schaltfrequenz-MAX, PSFM5, TO-220, 5 PIN, Schaltregler oder -controller | National Semiconductor Corporation (nationaler Halbleiterbetrieb) | Die in Anhang I der Verordnung (EU) Nr. 1303/2013 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 1303/2013 zu entnehmen. |
| LM2595T-ADJ Stromkreise |
Einfacher Schalter Leistungsumrichter 150 KHz 1A Schritt nach unten Spannungsregler 5-TO-220 | Texas Instruments | Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt. |
| LM2575WT Stromkreise |
3.2A Schaltregler, 63 kHz Schaltfrequenz-MAX, SFM5 | Microchip Technologie Inc. | LM2575T-ADJG gegen LM2575WT |
| LM2575T-ADJ/NOPB Stromkreise |
Einfacher Schalter 1A Steigerspannungsregler 5-TO-220 -40 bis 125 | Texas Instruments | Die in den Erwägungsgründen 1 und 2 genannten Angaben sind zu berücksichtigen, sofern sie nicht in den Erwägungsgründen 1 und 2 enthalten sind. |
| MIC4575WT Stromkreise |
3.2A Schaltregler, 220 kHz Schaltfrequenz-MAX, SFM5 | Microchip Technologie Inc. | LM2575T-ADJG gegen MIC4575WT |
| LM2575T-ADJG Stromkreise |
Buck-Regulator, Schalter, einstellbare Ausgangsspannung, 1,0 A einstellbar 1,23 V bis 37 V, TO-220 5 LEAD, 50-TUBE | Auf Halbleiter | Die in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführten Daten sind für die Berechnung der Zinssätze zu verwenden, die für die Berechnung der Zinssätze gemäß Anhang I der Verordnung (EU) Nr. 575/2013. |
Beschreibungen
Buck, Boost, Buck-Boost Schaltregulator IC Positiv oder Negativ einstellbar 1.23V 1 Ausgang 1A TO-220-5
Konv Gleichspannung 4,75 V bis 40 V Step-Down Single-Out 1,23 V bis 37 V 1A 5-Pin ((5+Tab) TO-220 Tube
Spannungsregler - Schaltregler 1A 1.23-37V ADJ Buck PWM
