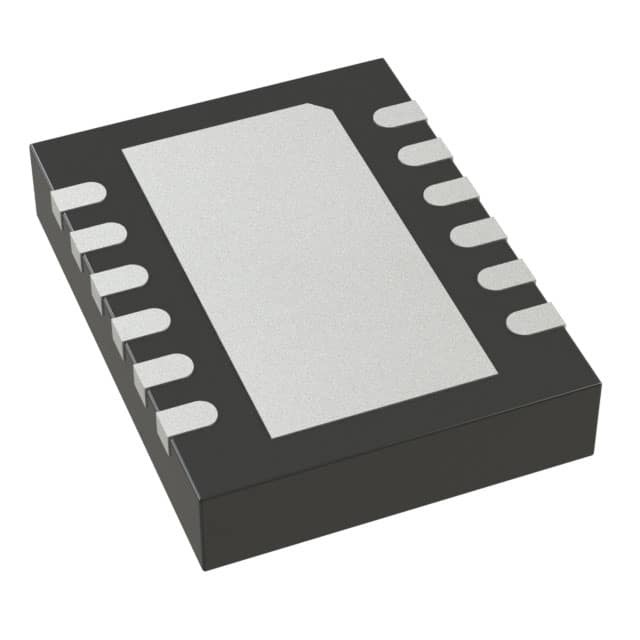

LTC3113EDHD#PBF IC REG BCK BST ADJ 3A 16DFN Analogische Geräte Inc.

Beschreibung

Der LTC®3115-1 ist ein monolithischer synchroner DC/DC-Wandler mit hoher Spannung.7V bis 40V-Eingangs- und Ausgangsspannungsbereiche machen es für eine Vielzahl von Anwendungen im Automobil- und Industriebereich geeignet. Ein proprietärer Geräuscharmer Schaltalgorithmus optimiert die Effizienz bei Eingangsspannungen, die über, unter oder sogar gleich der Ausgangsspannung liegen und gewährleistet nahtlose Übergänge zwischen
Betriebsarten.

Die

● Breiter VIN-Bereich: 2,7 V bis 40 V
● Breiter VOUT-Bereich: 2,7 V bis 40 V
● 1A Ausgangsstrom für VIN ≥ 3,6 V, VOUT = 5 V
● 2A-Ausgangsstrom im Abwärtsbetrieb für VIN ≥ 6V
● Programmierbare Frequenz: 100 kHz bis 2 MHz
● Synchronisierbar bis zu 2 MHz mit einer externen Uhr
● Wirksamkeit von bis zu 95%
● 30 μA Ruhezustand ohne Last im Burst-Modus®-Betrieb
● Ultralow Noise Buck-Boost PWM
● Innerer Softstart
● 3 μA Versorgungstrom in Stillstand
● Programmierbares Einschalten unter Spannung
● Kleines 4 mm × 5 mm × 0,75 mm DFN-Paket
● Wärmeverstärktes 20-Blei-TSSOP-Paket

Anwendung

● 24V/28V Industrieanwendungen
● Antriebssysteme für Fahrzeuge
● Telekommunikations-, Server- und Netzwerkgeräte
● FireWire-Regulator
● Verschiedene Stromversorgungen
