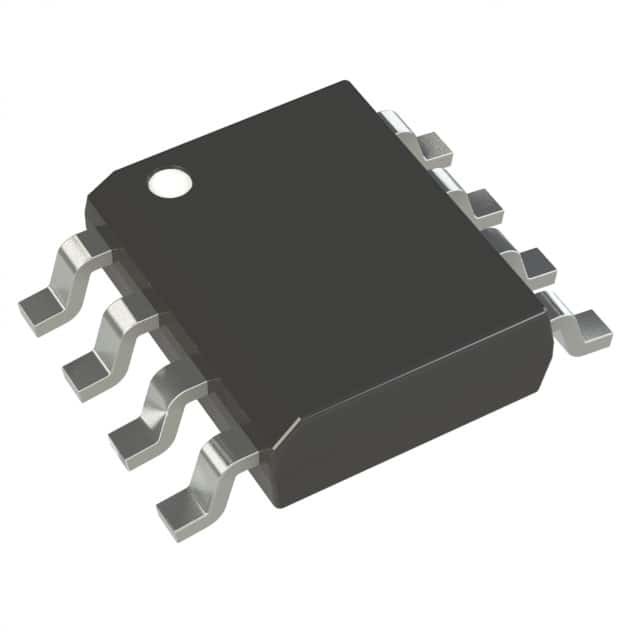

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Mikrochip Technologie

Generell beschrieben

Der TC7662B ist ein pin-kompatibles Upgrade zum Industrie-Standard TC7660 Ladepumpen Spannungswandler.5 bis 15 V Leistung mit nur zwei kostengünstigen Kondensatoren, wobei Induktoren und ihre damit verbundenen Kosten, Größe und EMI eliminiert werden.
Der eingebaute Oszillator arbeitet mit einer Nennfrequenz von 10 kHz. Die Frequenz wird auf 35 kHz erhöht, wenn Pin 1 mit V+ verbunden ist, wodurch der Einsatz kleinerer externer Kondensatoren möglich ist.Betrieb unter 10 kHz (für Anwendungen mit niedrigerem Versorgungsstrom) ist auch durch Anschließen eines externen Kondensators von OSC an die Erde (mit offenem Pin 1) möglich.
Der TC7662B ist sowohl in 8-Pin-DIP- als auch in 8-Pin-Small Outline (SO) -Paketen in kommerziellen und erweiterten Temperaturbereichen erhältlich.

Eigenschaften

■ Breiter Betriebsspannungsbereich: 1,5 V bis 15 V
■ Boost-Pin (Pin 1) für höhere Schaltfrequenz
■ Hohe Energieeffizienz von 96%
■ Einfache Bedienung: Nur zwei externe, nicht kritische Passivkomponenten erforderlich
■ Verbesserung des direkten Austauschs der Industriestandard ICL7660 und anderer Geräte aus zweiter Quelle

Anwendungen

■ Einfache Umwandlung von +5V zu ±5V
■ Spannungsmultiplikation VOUT = ±nVIN
■ Negative Lieferungen für Datenerfassungssysteme und -instrumenten
■ RS232-Stromversorgung
■ Versorgungssplitter, VOUT = ±VS/2
