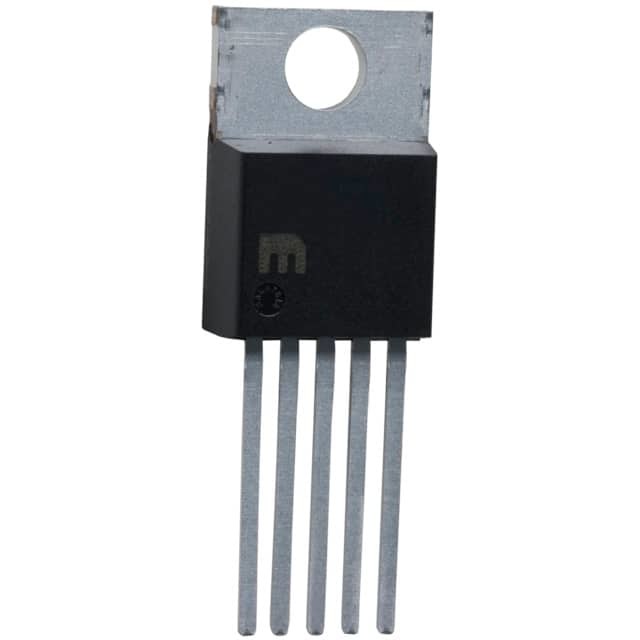

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 Mikrochiptechnologie
| Markenname | Microchip Technology |
|---|---|
| Modellnummer | LM2576-5.0WT |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | Anti-statische Tasche und Karton |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Rücktritt | Ausgabekonfiguration | Positiv |
|---|---|---|---|
| Topologie | Dollar | Ausgabeart | Festgestellt |
| Zahl von Ertrag | 1 | Spannung - eingegeben (Minute) | 4V |
| Spannung - Eingang (maximal) | 40V | Spannung - Ausgang (Min/Fest) | 5V |
| Spannung - Ausgang (maximal) | - | Strom - Ausgang | 3A |
| Frequenz - Schaltung | 52kHz | Synchroner Gleichrichter | - Nein. |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) | Typ der Montage | Durchs Loch |
| Packung / Gehäuse | TO-220-5 | Lieferanten-Gerätepaket | TO-220-5 |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
Produkt-Beschreibung
Einzelheiten zum Produkt
Allgemeine Beschreibung
Die LM2576-Serie von monolithischen integrierten Schaltkreisen bietet alle aktiven Funktionen für einen Schaltregulator.Einstellbare Versionen haben einen Ausgangsspannungsbereich von 1.23V bis 37V. Beide Versionen sind in der Lage, eine 3A-Last mit ausgezeichneter Linien- und Lastregelung zu fahren.
Eigenschaften
• 3,3V, 5V, 12V und verstellbare Ausgangsversionen• Spannung unter bestimmten Leitungs- und Lastbedingungen:
Festversion: ± 3% max. Ausgangsspannung
Verstellbare Version: ± 2% max. Rückkopplungsspannung
• Garantierter Ausgangsstrom von 3 A
• Breiter Eingangsspannungsbereich: 4V bis 40V
• Breiter Spannungsbereich von 1,23 V bis 37 V
• Benötigt nur 4 externe Komponenten
• 52 kHz Festfrequenzinterner Oszillator
• Standby-Modus mit geringer Leistung IQ typischerweise < 200 μA
• 80% Wirkungsgrad (verstellbare Version typischerweise > 80%)
• Verwendet leicht verfügbare Standard-Induktoren
• thermische Abschaltung und Stromgrenzschutz
• 100% elektrische thermische Grenzverbrennung
Anwendungen
• Einfache, hocheffiziente Steigerungsanlage (Buck)• Effizienter Vorregler für lineare Regler
• Auf der Karte befindliche Schaltregler
• Positiv-Negativ-Wandler (umgekehrter Buck-Boost)
• Isolierter Flyback-Wandler mit einer Mindestzahl externer Komponenten
• Negativer Antriebskonverter
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Mikrochiptechnik |
| Produktkategorie | Gleichspannschalterregler |
| Reihe | LM2576 |
| Typ | Schleudereregler |
| Verpackung | Schlauch |
| Einheitsgewicht | 0.105822 Unzen |
| Montage-Stil | Durchs Loch |
| Packungskoffer | TO-220-5 |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Montageart | Durchs Loch |
| Ausgabeart | Festgestellt |
| Funktion | Schritt nach unten |
| Lieferant-Gerät-Verpackung | TO-220-5 |
| Anzahl der Ausgänge | 1 Ausgabe |
| Topologie | - Was ist los? |
| Frequenzwechsel | 52 kHz |
| Strom-Ausgang | 3A |
| Ausgabe-Konfiguration | Positiv |
| Ausgangsspannung | 5V |
| Spannung-Ausgangsspannung | - |
| Synchronous-Rectifier | - Nein. |
| Spannungseingang-Min | 4V |
| Spannung-Eingang-Max | 40 V |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 1.23 V bis 37 V |
| Eintrittsspannung MAX | 40 V |
| Ausgangsstrom | 3 A |
| Schaltfrequenz | 52 kHz |
| Eintrittsspannung MIN | 4 V |
| Packungskoffer | TO-220-5 |
Funktionell kompatible Komponente
Form,Verpackung,funktional kompatible Komponente
| Hersteller Teil# | Beschreibung | Hersteller | Vergleich |
| LM2596T-5.0 Stromkreise |
IC 7.5 Ein Schaltregler, 173 kHz Schaltfrequenz-MAX, PZFM5, BENT STAGGERED, TO-220, 5 PIN, Schaltregler oder -controller | National Semiconductor Corporation (nationaler Halbleiterbetrieb) | LM2576-5.0WT gegen LM2596T-5.0 |
| LM2576T-5.0 Stromkreise |
Schaltregler, Spannungsmodus, 7,5A, 62kHz Schaltfrequenz-Max, BIPolar, PSFM5, STRAIGHT, TO-220, 5 PIN | Semtech Corporation | LM2576-5.0WT gegen LM2576T-5.0 |
| LM2576HVT-5.0 Stromkreise |
Schaltregulator, 7.5A, PSFM5, TO-220, 5 PIN | TAEJIN Technology Co., Ltd. ist ein Hersteller von | LM2576-5.0WT gegen LM2576HVT-5.0 |
| LM2576TV-5G Stromkreise |
Einheit für die Bereitstellung von elektrischen Schaltanlagen | Auf Halbleiter | LM2576-5.0WT gegen LM2576TV-5G |
| LM2576T-005G Stromkreise |
Einheit für die Bereitstellung von elektrischen Schaltanlagen | Auf Halbleiter | LM2576-5.0WT gegen LM2576T-005G |
| LM2576T-5 Stromkreise |
IC 7.5 Ein Schaltregler, 63 kHz Schaltfrequenz-MAX, PSFM5, TO-220, 5 PIN, Schaltregler oder -controller | Auf Halbleiter | LM2576-5.0WT gegen LM2576T-5 |
| MIC4576-5.0WT Stromkreise |
8.5A Schaltregler, 220 kHz Schaltfrequenz-MAX, PSFM5 | Microchip Technologie Inc. | LM2576-5.0WT gegen MIC4576-5.0WT |
| LM2576-5.0WT Stromkreise |
7.5A Schaltregler, 63 kHz Schaltfrequenz-MAX, PSFM5 | Microchip Technologie Inc. | LM2576-5.0WT gegenüber LM2576-5.0WT |
| LM2576T-5.0/NOPB Stromkreise |
SIMPLE SWITCHERR 40V, 3A Niedrige Komponentenzahl Schritt-Down-Regulator 5-TO-220 -40 bis 125 | Texas Instruments | LM2576-5.0WT gegenüber LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB Stromkreise |
IC 7.5 Ein Schaltregler, 63 kHz Schaltfrequenz-MAX, PSFM5, LEAD-FREE, TO-220, 5 PIN, Schaltregler oder -Steuer | National Semiconductor Corporation (nationaler Halbleiterbetrieb) | Die Kommission stellt fest, dass die in den Erwägungsgründen 1 bis 6 genannten Maßnahmen nicht in die Lage versetzt werden, die Anforderungen der Richtlinie 2001/18/EG zu erfüllen. |
Beschreibungen
Buck Schaltregulator IC Positiv fest 5V 1 Ausgang 3A TO-220-5
Konv Gleichspannung 4V bis 40V Step-Down Single-Out 5V 3A 5-Pin ((5+Tab) bis 220 Tube
Spannungsregler - Schaltregler 3A Steigregler SMPS
