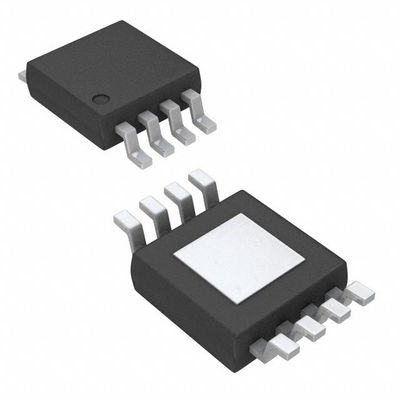

MP4559DN-LF-Z IC REG BUCK ADJ 1.5A 8SOIC Monolithische Stromversorgungssysteme Inc.

Beschreibung

Der MP4559 ist ein Hochfrequenz-Schaltregulator mit integriertem Highside-Hochspannungs-MOSFET.5A-Ausgang mit Steuerung des Strommodus für schnelle Schleifendaten und einfache Kompensation.

Der breite Einstiegsbereich von 3,8 V bis 55 V bietet eine Vielzahl von Anwendungen, einschließlich der Einstiegsumgebung im Automobilbereich.Ein Stromversorgungsstrom im Stillstand von 12 μA ermöglicht die Verwendung in batteriebetriebenen Anwendungen.

Eine hohe Leistungsumwandlungseffizienz über einen breiten Lastbereich wird durch Verringerung der Schaltfrequenz bei leichter Last erreicht, um die Schalt- und Torantriebsverluste zu reduzieren.

Der Frequenz-Foldback hilft, zu verhindern, dass der Induktorstrom während des Starts und des thermischen Abschaltens abläuft, und sorgt für einen zuverlässigen, fehlertoleranten Betrieb.

Durch die Schaltung bei 2 MHz kann der MP4559 EMI-Lärmprobleme (elektromagnetische Interferenzen) wie in AM-Radiosendungen und ADSL-Anwendungen verhindern.

Die MP4559 ist in kleinen 3 mm x 3 mm QFN10 und SOIC8 mit offenen Pad-Paketen erhältlich.

Eigenschaften

• Breiter Betriebsinputbereich von 3,8 V bis 55 V
• 250mΩ MOSFET mit innerer Leistung
• Bis zu 2 MHz programmierbare Schaltfrequenz
• 140 μA Ruhezustand
• Keramikkondensator stabil
• Innerer Weichstart
• Bis zu 95% Wirksamkeit
• Ausgang Einstellbar von 0,8 V bis 52 V
• Erhältlich in QFN (3mm x 3mm) und SOIC8E mit Exposed Pad Packages

Anwendungen

• Hochspannungsstromumwandlung
• Automobilsysteme
• Industrielle Stromversorgung
• Verteilte Stromversorgungssysteme
• Batteriebetriebene Systeme
