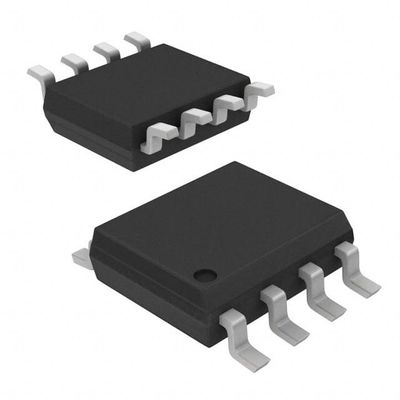

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Dioden Incorporated

Beschreibung

Die AP1509-Serie ist ein monolithisches IC, das für einen Step Down DC/DC-Wandler entwickelt wurde und die Fähigkeit besitzt, eine 2A-Last ohne zusätzlichen Transistor zu betreiben.Die externe Abschaltung Funktion kann durch Logik Ebene gesteuert werden und dann in Standby-Modus kommenDie interne Kompensation sorgt dafür, daß die Rückkopplungssteuerung eine gute Linien- und Lastregelung ohne äußere Auslegung aufweist.Die thermische Abschaltung soll verhindern, dass der Betrieb bei über Temperaturen beschädigt wird., und die Stromgrenze ist gegen die Überstromfunktion des Ausgangsschalters.Die AP1509-Serie arbeitet mit einer Schaltfrequenz von 150KHz und ermöglicht somit kleinere Filterkomponenten als bei niedrigeren SchaltfrequenzregulatorenWeitere Merkmale sind eine garantierte Toleranz von +4% für die Ausgangsspannung unter angegebenen Eingangsspannungs- und Ausgangslastbedingungen und +15% für die Oszillatorfrequenz.Die Ausgabe umfasste 3.3V, 5V, 12V und ein verstellbarer Typ. Die Chips sind in einem Standard 8-Lead SOP-8 Paket erhältlich.

Eigenschaften

• Ausgangsspannung: 3,3 V, 5 V, 12 V und verstellbare Ausgangsversion
• Verstellbarer Ausgangsspannungsbereich von 1,23 V bis 18 V + 4%
• 150KHz +15% Festschaltfrequenz
• Spannungsmodus Nicht-synchrone PWM-Steuerung
• Schutz gegen Wärmeabschaltung und Stromgrenzschutz
• Eintritt der Schaltregelung ON/OFF
• Betriebsspannung bis zu 22 V
• Ausgangslaststrom: 2A
• Pakete nach SOP-8L
• Standby-Modus mit geringer Leistung
• Eingebauter Schalttransistor auf dem Chip
• SOP-8L: Erhältlich in der Form von “Green”-Formverbindungen (Nr. Br, Sb)
• Bleifreies Finish/ RoHS-konform (Anmerkung 1)

Anwendungen

• Einfacher, hocheffizienter Schritt-Ab-Regler
• Schaltregler auf der Karte
• Positiv-Negativ-Wandler
