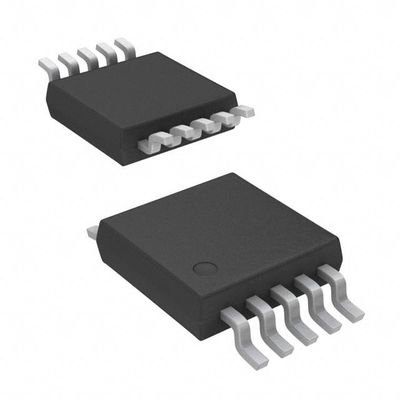

XC9128D45CAR-G IC REG BOOST ADJ 1,2A 10MSOP Torex Semiconductor Ltd

■ Allgemeine Beschreibung

Die XC9106 / 07-Serie ist eine Stepping-up-DC/DC-Controller-IC mit einer extern angewandten Referenzspannung (Vref).Die Serie erleichtert die Steuerung der Ausgangsspannung extern und eignet sich für Softwareanwendungen, bei denen die Spannung variieren muss, z. B. LCD-Stromversorgung für PDA.
Die Ausgabe ist unabhängig davon, welche Lastkondensatoren verwendet werden, stabil, aber wenn ein niedriger ESR-Kondensator verwendet wird, wird eine RSENSE von etwa 0,1Ω erforderlich und eine Phasenkompensation erreicht.Dies macht die Verwendung von Keramikkondensatoren viel einfacherTantal- und Elektrolytkondensatoren können ebenfalls verwendet werden, in diesem Fall wird RSENSE unnötig.

■ Besonderheiten

Eingangsspannung: 0,9 ~ 10 V
Macht
Versorgungsspannungsbereich: 1,8 V bis 10,0 V und mehr als Vref+0,7 V
VREF-Eingangsbereich: 0,8 V bis 2,5 V (± 2,0%)
Ausgangsspannung: Vref x Verhältnis des externen Split-Widerstands
VOUT=Vref x (RFB1+RFB2)/RFB2
Schwingungsfrequenz: 300 kHz, 100 kHz (± 15%)
Ausgangsstrom: Mehr als 30 mA
(VIN=3,3V, VOUT=20V,
wenn externe Komponenten
verwendet, wie in den folgenden Schaltkreisen.)
Steuerungen: PWM (XC9106)
: PWM/PFM-Automatikwechsel (XC9107)
Hohe Effizienz: 85% (TYP.)
Standby-Strom: ISTB = 1,0μA (MAX.)
Belastungskondensatoren: Niedrige ESR-Kondensatoren kompatibel
Außen angewandte Referenzspannung (Vref)
Pakete: SOT-25, USP-6B

■ Anwendungen

● Stromversorgung für LCD-Displays
● PDAs
● Mobiltelefone
● Palmtop-Computer
● Tragbare Audiosysteme
● Verschiedene verschiedene Stromversorgungen
