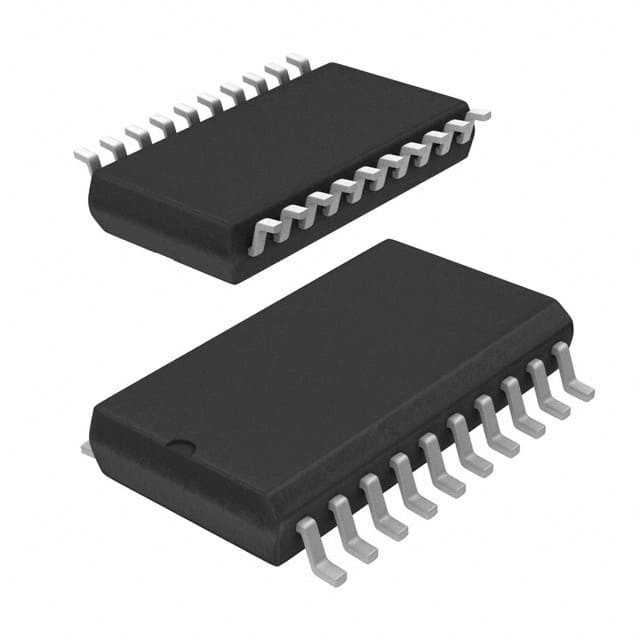

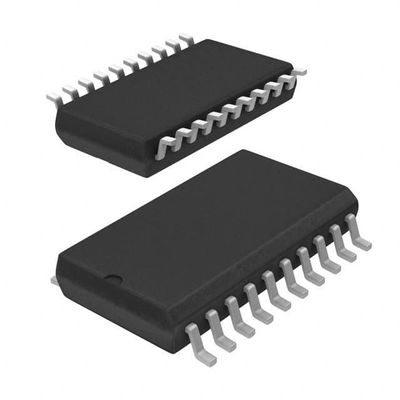

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STMikroelektronik

Beschreibung

Der L4973 ist ein monolithischer Schaltregulator, der 3,5 A bei festen Spannungen von 3,3 V oder 5,1 V liefert und eine einfache externe Divider-Ausgabe mit einer verstellbaren Spannung von bis zu 50 V verwendet.Realisiert in der BCD-Mischtechnologie, verwendet das Gerät einen internen Leistungs-D-MOS-Transistor (mit einem typischen RDS ((on) von 0,15Ω), um eine sehr hohe Effizienz und sehr schnelle Schaltzeiten zu erzielen.Schaltfrequenzen von bis zu 300 kHz sind erreichbar (die maximale Leistungsauflösung der Pakete muss eingehalten werden).

Eigenschaften

■ bis zu 3,5 A Schritt nach unten Wandler
■ Betriebsspannung von 8 V bis 55 V
■ 3,3 V und 5,1 V (± 1%) Festleistung und verstellbare Ausgänge aus:
- 0,5 V bis 50 V (Typ 3.3)
- 5,1 V bis 50 V (Typ 5.1)
■ Frequenzverstellbar bis 300 kHz
■ Spannungszufuhr nach vorne
■ Nulllaststrombetrieb (min 1mA)
■ Interne Strombegrenzung (Impuls für Impuls und HICCUP-Modus)
■ Genaue 5,1 V (1,5%) Referenzspannung, die von außen verfügbar ist
■ Funktion der Eingangs-/Ausgangssynchronisierung
■ Inhibitor für Nullstromverbrauch (100mA typisch bei VCC = 24V)
■ Schutz vor Rückkopplungsabbrüchen
■ thermische Abschaltung
■ Leistung über Spannungsschutz
■ Funktion des weichen Starts
