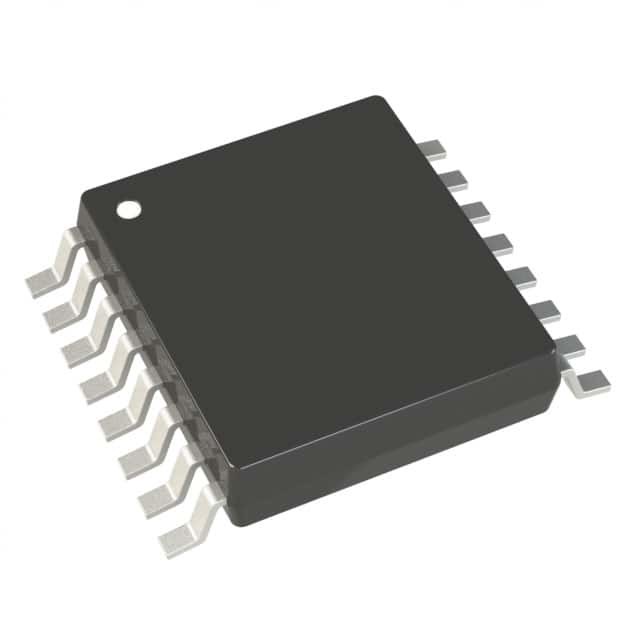

LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP Analogische Geräte Inc.

Beschreibung

Der LTC®3413 ist ein hocheffizienter monolithischer synchroner Step-Down-DC/DC-Wandler, der eine konstante Frequenz-Strommodus-Architektur verwendet.5V und liefert eine geregelte Ausgangsspannung von.5) VREF beim Abführen oder Absenken von bis zu 3 A Ausgangsstrom.Ein interner Spannungsdiver reduziert die Anzahl der Komponenten und beseitigt die Notwendigkeit externer Widerstände, indem die Referenzspannung in die Hälfte geteilt wirdDer interne synchrone Stromschalter mit 85 mΩ An-Widerstand erhöht den Wirkungsgrad und eliminiert die Notwendigkeit einer externen Schottky-Diode.Schaltfrequenzen bis 2 MHz werden durch einen externen Widerstand eingestellt.

Eigenschaften

■ Hohe Effizienz: bis zu 90%
■ ±3A Ausgangsstrom
■ Symmetrische Quelle- und Sink-Ausgangsströmungsgrenze
■ Niedriges RDS ((ON) Interner Schalter: 85mΩ
■ Keine Schottky-Diode erforderlich
■ 2,25 V bis 5,5 V Eingangsspannungsbereich
■ VOUT = VREF/2
■ ±1% Ausgangsspannungsgenauigkeit
■ Programmierbare Schaltfrequenz: bis zu 2 MHz
■ Leistungs- und Ausgangsspannungsmessgerät
■ Schutz vor Überhitzung
■ Erhältlich in einem 16-Lead-TSSOP-Pad-Paket

Anwendungen

■ Bustermination: DDR und QDRTM-Speicher, SSTL, HSTL, Ich...
■ Notebook-Computer
■ Verteilte Stromversorgungssysteme
