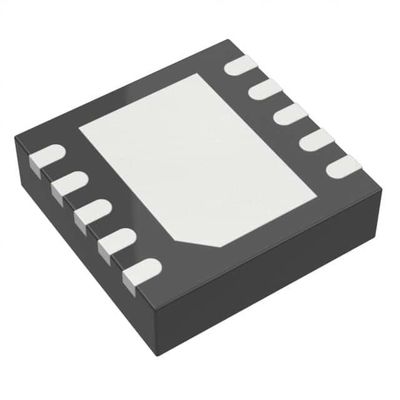

ADP5302ACPZ-1-R7 IC REG BUCK PROG 10LFCSP Analog Devices Inc.

Generell beschrieben

Der ADP5042 kombiniert einen Hochleistungs-Buck-Regulator und zwei Low-Drop-Out-Regulatoren (LDO) in einem kleinen 20-Lead-LFCSP, um anspruchsvolle Leistungs- und Platzanforderungen zu erfüllen.
Die hohe Schaltfrequenz des Buck-Regulators ermöglicht die Verwendung von winzigen mehrschichtigen externen Komponenten und minimiert den Plattenraum.

Eigenschaften

Eingangsspannungsbereich: 2,3 V bis 5,5 V
Ein 0,8 A-Buck-Regulator
Zwei 300 mA LDO
20 Leiter, 4 mm × 4 mm LFCSP-Packung
Beginnsgenauigkeit des Reglers: ± 1%
Überstrom- und Wärmeschutz
Weicher Start
Unterspannungssperre
Wiederherstellung des Prozessors mit offenem Abfluss mit Schwellenüberwachung
±1,5% Genauigkeit des Schwellenwerts über den gesamten Temperaturbereich
Garantierte Rückstellleistung für VCC = 1 V
Doppelbetreuer für sichere Systeme
Watchdog 1 wird wieder eingerichtet.
Watchdog 2 Steuerelemente zurücksetzen und Regler Stromzyklus
Spezifikationen für den Buck-Schlüssel
Topologie des aktuellen Modus für eine ausgezeichnete transiente Reaktion
Betriebsfrequenz 3 MHz
Verwendet winzige mehrschichtige Induktoren und Kondensatoren
Modus-Pin wählt gezwungene PWM- oder automatische PFM/PSM-Modi aus
100% Betriebszyklus mit niedrigem Ausfall
Schlüsselspezifikationen der LDO
Niedriges VIN von 1,7 V bis 5,5 V
Stabil mit 1 μF Keramik-Ausgangskondensatoren
Hohe PSRR, 60 dB PSRR bis 1 kHz/10 kHz
Niedriges Ausgangsgeräusch
110 μV rms typisches Ausgangsgeräusch bei VOUT = 2,8 V
Niedrige Ausfallspannung: 150 mV bei 300 mA Last
-40°C bis +125°C
