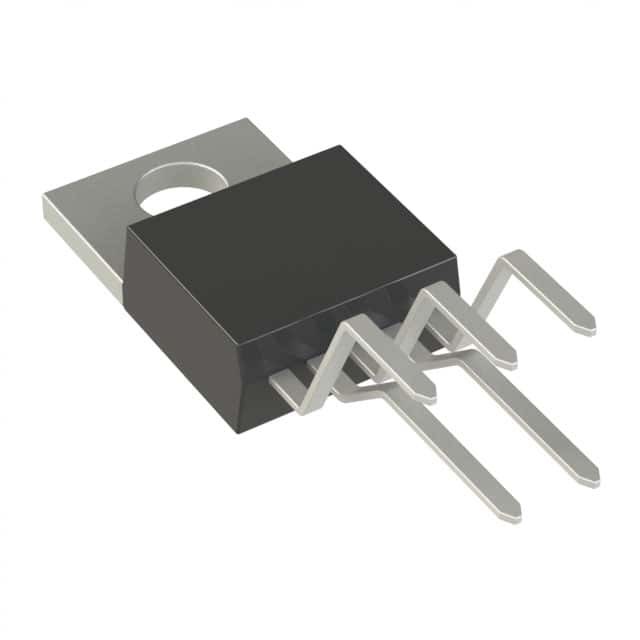

LT1071CT#PBF IC REG MULTI CONFG ADJ TO220-5 Analogische Geräte Inc.

Beschreibung

Die LT ®1070/LT1071 sind monolithische Hochleistungs-Schaltregler. Sie können in allen Standardschaltkonfigurationen betrieben werden, einschließlich Buck, Boost, Flyback, Forward, Inverting und ?? Cuk??.Hochstrom, ist ein hocheffizienter Schalter mit allen Schaltkreisen für Oszillator, Steuerung und Schutz an der Matratze enthalten.Die Integration aller Funktionen ermöglicht es, den LT1070/LT1071 in einem Standard 5-Pin-T0-220-Stromversorgungspaket zu bauenDies macht sie äußerst einfach zu bedienen und sorgt für einen "Bustproof"-Betrieb, der dem mit 3-Pin-Linearregulatoren ähnelt.

Eigenschaften

■ Breiter Einstiegsspannungsbereich: 3 V bis 60 V
■ Niedriger Ruhezustand: 6mA
■ Interner 5A-Schalter (2,5A für LT1071)
■ Sehr wenige äußere Teile erforderlich
■ Selbstschutz vor Überlastungen
■ Funktioniert in nahezu allen Schalttopologien
■ Schaltmodus zieht nur 50 μA Strom an
■ Flyback-Regulierter Modus verfügt über vollständig schwebende Ausgänge
■ Erhältlich in einer Standardverpackung mit 5 Pins TO-220
■ Kann extern synchronisiert werden (Consult Factory)

Anwendungen

■ Logikversorgung 5V bei 10A
■ 5V-Logik bis ±15V-Op-Verstärker
■ Offline-Wandler bis zu 200 W
■ Batterie-Upconverter
■ Leistungsumrichter (+ bis ) oder (­ bis +)
■ Vollschwimmende Mehrfachausgänge
■ Für Anwendungen mit niedrigerem Stromverlauf siehe LT1072
