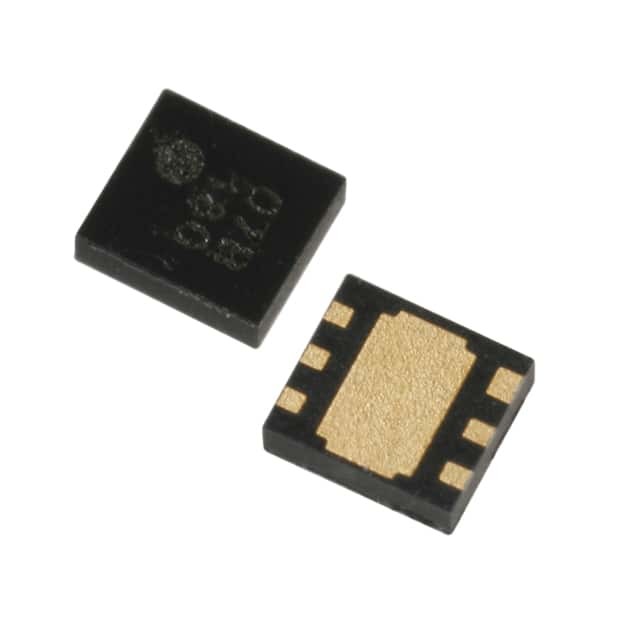

XC9236D08CER-G IC REG BUCK ADJ 600MA 6USPC Torex Semiconductor Ltd.

Generell beschrieben

Die XC9206/XC9207/XC9208-Serie ist eine Gruppe von Gleichspannungs-/ Gleichspannungsumwandlern mit einem eingebauten 0,4Ω-P-Kanal-Treibertransistor, der in einem SOT-25-Paket angeboten wird.Die ICs sind so konzipiert, dass sie hohe Effizienz und eine stabile Stromversorgung mit einem Ausgangsstrom von 500 mA mit nur einer Spule bieten, eine Diode und zwei keramische Kondensatoren, die nach außen verbunden sind.
Die Mindestbetriebsspannung des XC9206/9207 beträgt 1,8 V und für den XC9208 2,0 V. Die Ausgangsspannung ist intern programmierbar in einem Bereich von 0,9 V bis 4,0 V in 100 mV-Zunahmen (Genauigkeit: ± 2,0%).Die Schwingungsfrequenz ist von 300 kHz auswählbar, 600 kHz und 1,2 MHz, so daß die für Ihre Anwendung am besten geeignete Frequenz ausgewählt werden kann.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Die Serie bietet eine schnelle transiente Reaktion, geringe Wellenwirkung und hohe Effizienz über den gesamten Lastbereich (von leichter Last bis zu hoher Leistung).Der weiche Start und die Stromsteuerung sind intern optimiert. Während des Standby-Zustands werden alle Schaltkreise ausgeschaltet, um den Stromverbrauch auf 1,0 μ A oder weniger zu reduzieren.Der interne P-Kanal-Treibertranzistor wird ausgeschaltet, wenn die Eingangsspannung 1 wird..4 V oder niedriger.

■ Besonderheiten

P-ch-Treiber Tr. eingebaut: Einschaltwiderstand 0,4Ω
Ausgangsspannungsbereich: 0,9 V bis 4,0 V (Zunahme von 100 mV) Feststeuerungsspiegel ± 2%
Schwingungsfrequenz: 300 kHz, 600 kHz, 1,2 MHz Festschwingungsfrequenz Genauigkeit ±15%
Standby-Funktion: Istb = 1 μ A (MAX.)
Strombegrenzer eingebaut: 600mA
Eintrittsspannungsbereich: 1,8 V bis 6,0 V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
Ausgangsstrom: 500 mA
Höchstzollquote: 100%
PWM/PFM-Schaltanlage (XC9207 / XC9208)
Keramikkondensator kompatibel
Eingebettete Softstart-Schaltung
Kleines Paket: SOT-25

■ Anwendungen

● Mobiltelefone
(PDC, GSM, CDMA, IMT2000 usw.)
● PDAs, tragbare Kommunikationsmodeme
● Tragbare Spiele
● Kameras, Digitalkameras
● Kabellose Telefone
● Computern mit Notizbuch
