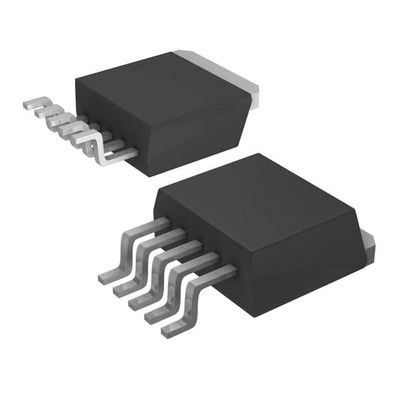

AP1506-50K5G-13 IC REG BUCK 5V 3A TO263-5 Dioden eingebunden

Beschreibung

Die AP1506-Serie ist ein monolithisches IC, das für einen Step Down DC/DC-Wandler entwickelt wurde und die Fähigkeit besitzt, eine 3A-Last ohne externe Transistoren zu betreiben.Der Platz auf dem Brett kann leicht eingespart werden.. Die externe Abschaltfunktion kann durch die Logik gesteuert werden und dann in den Standby-Modus kommen.Die interne Kompensation sorgt dafür, dass die Rückkopplungssteuerung eine gute Linien- und Lastregelung ohne externe Konstruktion hatWas die geschützte Funktion angeht, so ist die thermische Abschaltung dazu bestimmt, zu verhindern, daß der Schalter bei Übertemperatur beschädigt wird, und die Stromgrenze soll verhindern, daß der Schalter bei Überstrom betrieben wird.

Eigenschaften

• Ausgangsspannung: 3,3 V, 5 V, 12 V und verstellbare Ausgangsversion
• Verstellbarer Ausgangsspannungsbereich von 1,23 V bis 18 V + 4%
• 150KHz +15% Festschaltfrequenz
• Spannungsmodus Nicht-synchrone PWM-Steuerung
• Schutz gegen Wärmeabschaltung und Stromgrenzschutz
• Eintritt der Schaltregelung ON/OFF
• Betriebsspannung bis zu 22 V
• Ausgangslaststrom: 3A
• Bleifreie Pakete: TO263-5L und TO220-5L ((R)
• TO263-5L und TO220-5L(R): Erhältlich in “Grün”
Formenverbindung (Nr. Br, Sb)
• Standby-Modus mit geringer Leistung
• Eingebauter Schalttransistor auf dem Chip
• Bleifreies Finish/RoHS-konform (Anmerkung 1)

Anwendungen

• Einfacher, hocheffizienter Schritt-Ab-Regler
• Schaltregler auf der Karte
• Positiv-Negativ-Wandler
