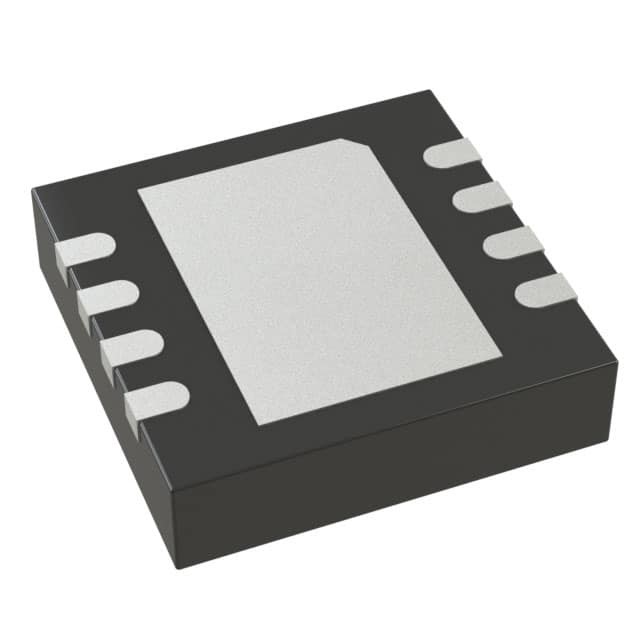

LTC3561AEDD#TRPBF IC REG BUCK ADJUSTABLE 1A 8DFN Analogische Geräte Inc.

Beschreibung

Der LTC®3561 ist ein konstantfrequenter, synchroner, step-down Gleichstrom-Gleichstrom-Wandler, der für Anwendungen mit mittlerer Leistung bestimmt ist und von 2,63 V bis 5 V arbeitet.5 V Eingangsspannungsbereich und benutzerdefinierte Betriebsfrequenz bis 4 MHzDie Ausgangsspannung ist von 0,8 V auf 5 V einstellbar.4A-Spitzenströmung bietet hohe EffizienzDie Architektur des aktuellen Modus und die externe Kompensation des LTC3561 ermöglichen eine Optimierung der transienten Reaktion über eine Vielzahl von Belastungen und Ausgangskondensatoren.

Eigenschaften

■ Verwendet winzige Kondensatoren und Induktoren
■ Hochfrequenzbetrieb: bis zu 4 MHz
■ Hochschaltstrom: 1,4A
■ Niedriges RDS ((ON) Interne Schalter: 0,110Ω
■ Hohe Effizienz: bis zu 95%
■ VIN: 2,63 V bis 5,5 V
■ Stabil bei Keramikkondensatoren
■ Betrieb im aktuellen Modus für ausgezeichnete Linien- und Lastdurchlässige Reaktion
■ Kurzschlussschutz
■ Betrieb mit geringem Ausfall: 100% Arbeitszeit
■ Niedriger Abschaltstrom: IQ ≤ 1μA
■ Niedriger Ruhezustand: 240 μA
■ Ausgangsspannungen von 0,8 V bis 5 V
■ Niedrigger Lärm-Puls-Skip-Operation
■ Kleines 8-Pin-DFN-Paket

Anwendungen

■ Wireless LAN Power
■ Notebook-Computer
■ Digitale Kameras
■ Mobiltelefone
■ An Bord montierte Stromversorgungen
