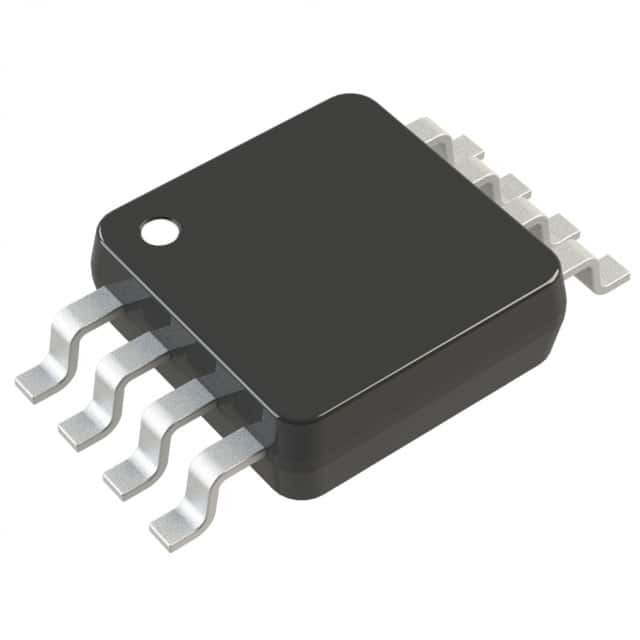

LT3489EMS8E#TRPBF IC REG BOOST ADJ 2,5A 8MSOP Analog Devices Inc.
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | LT3489EMS8E#TRPBF |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | Anti-statische Tasche und Karton |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Aufwärts | Ausgabekonfiguration | Positiv |
|---|---|---|---|
| Topologie | Auftrieb | Ausgabeart | Einstellbar |
| Zahl von Ertrag | 1 | Spannung - eingegeben (Minute) | 2.6V |
| Spannung - Eingang (maximal) | 16V | Spannung - Ausgang (Min/Fest) | 2.6V |
| Spannung - Ausgang (maximal) | 40V (Schalter) | Strom - Ausgang | 2.5A (Schalter) |
| Frequenz - Schaltung | 2MHz | Synchroner Gleichrichter | - Nein. |
| Betriebstemperatur | -40 °C bis 85 °C (TA) | Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-TSSOP, 8-MSOP (0,118", 3.00mm Breite) stellte Auflage heraus | Lieferanten-Gerätepaket | 8-MSOP-EP |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| LT3489EMS8E#TRPBF | IC REG BOOST ADJ 2.5A 8MSOP | |
| LTC3632EMS8E#TRPBF | IC REG BUCK ADJ 20MA 8MSOP | |
| LTC3621EMS8E#TRPBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LT3505EMS8E#TRPBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LTC3642EMS8E-3.3#TRPBF | IC REG BUCK 3.3V 50MA 8MSOP | |
| LTC3631EMS8E#TRPBF | IC REG BUCK ADJ 100MA 8MSOP | |
| LTC3631EMS8E-5#TRPBF | IC REG BUCK 5V 100MA 8MSOP | |
| LTC3642IMS8E#TRPBF | IC REG BUCK ADJ 50MA 8MSOP | |
| LT1767EMS8E-3.3#TRPBF | IC REG BCK SEPIC 3.3V 1.5A 8MSOP | |
| LT1936IMS8E#TRPBF | IC REG BUCK ADJ 1.4A 8MSOP | |
| LT1961EMS8E#PBF | IC REG MULT CONFG ADJ 1.5A 8MSOP | |
| LT3580EMS8E#PBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LT8570EMS8E-1#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT8570EMS8E#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT8580EMS8E#PBF | IC REG MULT CONFG ADJ 1.2A 8MSOP | |
| LTC3621EMS8E-2#PBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LT8580IMS8E#PBF | IC REG MULT CONFG ADJ 1.2A 8MSOP | |
| LT3505EMS8E#PBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LTC3642EMS8E-5#PBF | IC REG BUCK 5V 50MA 8MSOP | |
| LTC3642EMS8E#PBF | IC REG BUCK ADJ 50MA 8MSOP | |
| LTC3621IMS8E#PBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3631EMS8E-3.3#PBF | IC REG BUCK 3.3V 100MA 8MSOP | |
| LTC3631EMS8E#PBF | IC REG BUCK ADJ 100MA 8MSOP | |
| LTC3631IMS8E#PBF | IC REG BUCK ADJ 100MA 8MSOP | |
| LT3580MPMS8E#PBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LT1767EMS8E#TRPBF | IC REG BUCK SEPIC ADJ 1.5A 8MSOP | |
| LT1946AEMS8E#PBF | IC REG BST SEPIC ADJ 1.5A 8MSOP | |
| LT1961IMS8E#PBF | IC REG MULT CONFG ADJ 1.5A 8MSOP | |
| LT8570IMS8E-1#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC3621EMS8E#PBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3621EMS8E-3.3#PBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LT3580HMS8E#PBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LT8580HMS8E#PBF | IC REG MULT CONFG ADJ 1.2A 8MSOP | |
| LTC3631EMS8E-5#PBF | IC REG BUCK 5V 100MA 8MSOP | |
| LTC3642IMS8E-5#PBF | IC REG BUCK 5V 50MA 8MSOP | |
| LT1767EMS8E-5#PBF | IC REG BUCK SEPIC 5V 1.5A 8MSOP | |
| LT1936HMS8E#PBF | IC REG BUCK ADJ 1.4A 8MSOP | |
| LTC3631EMS8E-3.3#TRPBF | IC REG BUCK 3.3V 100MA 8MSOP | |
| LT8570IMS8E#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT3505IMS8E#PBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LT3580HMS8E#TRPBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LTC3448EMS8E#PBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC3632EMS8E#PBF | IC REG BUCK ADJ 20MA 8MSOP | |
| LTC3642IMS8E#PBF | IC REG BUCK ADJ 50MA 8MSOP | |
| LT1961EMS8E#TRPBF | IC REG MULT CONFG ADJ 1.5A 8MSOP | |
| LT3580EMS8E#TRPBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LT8570EMS8E#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT8580EMS8E#TRPBF | IC REG MULT CONFG ADJ 1.2A 8MSOP | |
| LTC3642EMS8E#TRPBF | IC REG BUCK ADJ 50MA 8MSOP | |
| LT1936EMS8E#TRPBF | IC REG BUCK ADJ 1.4A 8MSOP | |
| LTC3621IMS8E#TRPBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LT3505IMS8E#TRPBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LT1767EMS8E-5#TRPBF | IC REG BUCK SEPIC 5V 1.5A 8MSOP | |
| LT3580IMS8E#PBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LT1767EMS8E#PBF | IC REG BUCK SEPIC ADJ 1.5A 8MSOP | |
| LT1767EMS8E-3.3#PBF | IC REG BCK SEPIC 3.3V 1.5A 8MSOP | |
| LTC3621EMS8E-23.3#PBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LT3663EMS8E-3.3#PBF | IC REG BUCK 3.3V 1.2A 8MSOP | |
| LT3663IMS8E-5#PBF | IC REG BUCK 5V 1.2A 8MSOP | |
| LTC3621HMS8E#PBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3621HMS8E-5#PBF | IC REG BUCK 5V 1A 8MSOP | |
| LT1767EMS8E-1.8#PBF | IC REG BCK SEPIC 1.8V 1.5A 8MSOP | |
| LT1936IMS8E#PBF | IC REG BUCK ADJ 1.4A 8MSOP | |
| LTC3631IMS8E-5#PBF | IC REG BUCK 5V 100MA 8MSOP | |
| LT1946EMS8E#PBF | IC REG BOOST ADJ 1.5A 8MSOP | |
| LTC3621HMS8E-23.3#PBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621HMS8E-3.3#PBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LT3663IMS8E#PBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LTC3621HMS8E-2#PBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LT1767EMS8E-2.5#PBF | IC REG BCK SEPIC 2.5V 1.5A 8MSOP | |
| LT3580IMS8E#TRPBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LT3489EMS8E#PBF | IC REG BOOST ADJ 2.5A 8MSOP | |
| LTC3642EMS8E-3.3#PBF | IC REG BUCK 3.3V 50MA 8MSOP | |
| LT1936EMS8E#PBF | IC REG BUCK ADJ 1.4A 8MSOP | |
| LT3663EMS8E#PBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LT3663EMS8E-5#PBF | IC REG BUCK 5V 1.2A 8MSOP | |
| LTC3621IMS8E-2#PBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3632IMS8E#PBF | IC REG BUCK ADJ 20MA 8MSOP | |
| LTC3621HMS8E-25#PBF | IC REG BUCK 5V 1A 8MSOP | |
| LTC3631IMS8E-3.3#PBF | IC REG BUCK 3.3V 100MA 8MSOP | |
| LT3663HMS8E-3.3#PBF | IC REG BUCK 3.3V 1.2A 8MSOP | |
| LTC3621EMS8E-5#PBF | IC REG BUCK 5V 1A 8MSOP | |
| LTC3621EMS8E-25#PBF | IC REG BUCK 5V 1A 8MSOP | |
| LT8570HMS8E-1#PBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LT8570HMS8E#PBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3621IMS8E-3.3#PBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3642IMS8E-3.3#PBF | IC REG BUCK 3.3V 50MA 8MSOP | |
| LT1946AEMS8E#TRPBF | IC REG BST SEPIC ADJ 1.5A 8MSOP | |
| LT1946EMS8E#TRPBF | IC REG BOOST ADJ 1.5A 8MSOP | |
| LTC3448EMS8E#TRPBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LT8570EMS8E-1#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT1961IMS8E#TRPBF | IC REG MULT CONFG ADJ 1.5A 8MSOP | |
| LT8570IMS8E#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT8570IMS8E-1#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC3621EMS8E-2#TRPBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3621EMS8E-23.3#TRPBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621EMS8E-25#TRPBF | IC REG BUCK 5V 1A 8MSOP | |
| LTC3621EMS8E-3.3#TRPBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621EMS8E-5#TRPBF | IC REG BUCK 5V 1A 8MSOP | |
| LT8580IMS8E#TRPBF | IC REG MULT CONFG ADJ 1.2A 8MSOP | |
| LT3663EMS8E#TRPBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LT3663EMS8E-3.3#TRPBF | IC REG BUCK 3.3V 1.2A 8MSOP | |
| LT3663EMS8E-5#TRPBF | IC REG BUCK 5V 1.2A 8MSOP | |
| LTC3642EMS8E-5#TRPBF | IC REG BUCK 5V 50MA 8MSOP | |
| LT8570HMS8E#TRPBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LT8570HMS8E-1#TRPBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3621IMS8E-2#TRPBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3621IMS8E-23.3#TRPBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621IMS8E-25#TRPBF | IC REG BUCK 5V 1A 8MSOP | |
| LTC3621IMS8E-3.3#TRPBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621IMS8E-5#TRPBF | IC REG BUCK 5V 1A 8MSOP | |
| LTC3632IMS8E#TRPBF | IC REG BUCK ADJ 20MA 8MSOP | |
| LT8580HMS8E#TRPBF | IC REG MULT CONFG ADJ 1.2A 8MSOP | |
| LTC3642IMS8E-5#TRPBF | IC REG BUCK 5V 50MA 8MSOP | |
| LTC3642IMS8E-3.3#TRPBF | IC REG BUCK 3.3V 50MA 8MSOP | |
| LT3663IMS8E#TRPBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LT3663IMS8E-3.3#TRPBF | IC REG BUCK 3.3V 1.2A 8MSOP | |
| LTC3621HMS8E#TRPBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3621HMS8E-2#TRPBF | IC REG BUCK ADJUSTABLE 1A 8MSOP | |
| LTC3621HMS8E-23.3#TRPBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621HMS8E-25#TRPBF | IC REG BUCK 5V 1A 8MSOP | |
| LTC3621HMS8E-3.3#TRPBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621HMS8E-5#TRPBF | IC REG BUCK 5V 1A 8MSOP | |
| LT3663IMS8E-5#TRPBF | IC REG BUCK 5V 1.2A 8MSOP | |
| LT1767EMS8E-2.5#TRPBF | IC REG BCK SEPIC 2.5V 1.5A 8MSOP | |
| LT1767EMS8E-1.8#TRPBF | IC REG BCK SEPIC 1.8V 1.5A 8MSOP | |
| LT3663HMS8E#TRPBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LT3663HMS8E-3.3#TRPBF | IC REG BUCK 3.3V 1.2A 8MSOP | |
| LT3663HMS8E-5#TRPBF | IC REG BUCK 5V 1.2A 8MSOP | |
| LTC3631IMS8E-3.3#TRPBF | IC REG BUCK 3.3V 100MA 8MSOP | |
| LTC3631IMS8E-5#TRPBF | IC REG BUCK 5V 100MA 8MSOP | |
| LTC3631IMS8E#TRPBF | IC REG BUCK ADJ 100MA 8MSOP | |
| LT1936HMS8E#TRPBF | IC REG BUCK ADJ 1.4A 8MSOP | |
| LTC3621IMS8E-23.3#PBF | IC REG BUCK 3.3V 1A 8MSOP | |
| LTC3621IMS8E-25#PBF | IC REG BUCK 5V 1A 8MSOP | |
| LTC3621IMS8E-5#PBF | IC REG BUCK 5V 1A 8MSOP | |
| LT3663IMS8E-3.3#PBF | IC REG BUCK 3.3V 1.2A 8MSOP | |
| LT3663HMS8E-5#PBF | IC REG BUCK 5V 1.2A 8MSOP | |
| LT3663HMS8E#PBF | IC REG BUCK ADJ 1.2A 8MSOP | |
| LT3580MPMS8E#TRPBF | IC REG MULTI CONFG ADJ 2A 8MSOP | |
| LT1936IMS8E | IC REG BUCK ADJ 1.4A 8MSOP | |
| LT1936HMS8E | IC REG BUCK ADJ 1.4A 8MSOP | |
| LT3580IMS8E | IC REG MULTI CONFG ADJ 2A 8MSOP |
Produkt-Beschreibung
Einzelheiten zum Produkt
Beschreibung
Der LT®3489 ist ein Festfrequenz-Step-up-Gleichstrom-Gleichstrom-Wandler mit einem internen 2.5A, 40V-Schalter. Der LT3489 ist ideal für große TFT-LCD-Panel-Stromversorgungen geeignet.die Verwendung von kleinen, Low-Profile-Induktoren und Low-Value-Keramik-Kondensatoren.dem Benutzer Flexibilität bei der Einstellung der Schleifkompensation und eine optimierte vorübergehende Reaktion mit niedrigen ESR-Keramik-AusgangskondensatorenDer Soft-Start wird mit einem externen Kondensator gesteuert, der während des Starts die Eingangsstromrampfrequenz bestimmt.Das 8-Lead-MS8E-Paket und die hohe Schaltfrequenz sorgen für eine niedrige Gesamtlösung mit einer Höhe von weniger als 1,1 mm.
Eigenschaften
■ 2,5A, 0,12Ω, 40V Interner Schalter■ 2MHz Schaltfrequenz
■ Integrierte Soft-Start-Funktion
■ VIN-Bereich: 2,6 V bis 16 V
■ Verstellbarer Ausgang von VIN auf 40 V
■ Niedriger VCESAT-Schalter: 110mV bei 1A (typisch)
■ 8V bei 610mA von einem 3,3V-Eingang
■ Interne oder externe Schleifkompensation
■ Kleine 8-Blei-MS8E
Anwendungen
■ TFT-LCD-Bilanzvorrichtungen■ GPS-Empfänger
■ DSL-Modems
■ Lokale Stromversorgung
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Analoggeräte / Lineartechnologie |
| Produktkategorie | IC-Chips |
| Reihe | - |
| Verpackung | Verpackung mit Band und Rolle (TR) |
| Packungskoffer | 8-TSSOP, 8-MSOP (0,118", 3,00 mm Breite) Exposed Pad |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Einstellbar |
| Funktion | Schritt nach vorne |
| Lieferant-Gerät-Verpackung | 8-MSOP-EP |
| Anzahl der Ausgänge | 1 Ausgabe |
| Topologie | Auftrieb |
| Frequenzwechsel | 2MHz |
| Strom-Ausgang | 2.5A (Schalter) |
| Ausgabe-Konfiguration | Positiv |
| Ausgangsspannung | 2.6V |
| Spannung-Ausgangsspannung | 40 V (Schalter) |
| Synchronous-Rectifier | - Nein. |
| Spannungseingang-Min | 2.6V |
| Spannung-Eingang-Max | 16 V |
Beschreibungen
Boost Switching Regulator IC Positiv einstellbar 2.6V 1 Ausgang 2.5A (Schalter) 8-TSSOP, 8-MSOP (0,118", 3,00mm Breite)
LT3489 - 2MHz Boost DC/DC-Wandler mit 2,5A-Switch und Soft-Start
