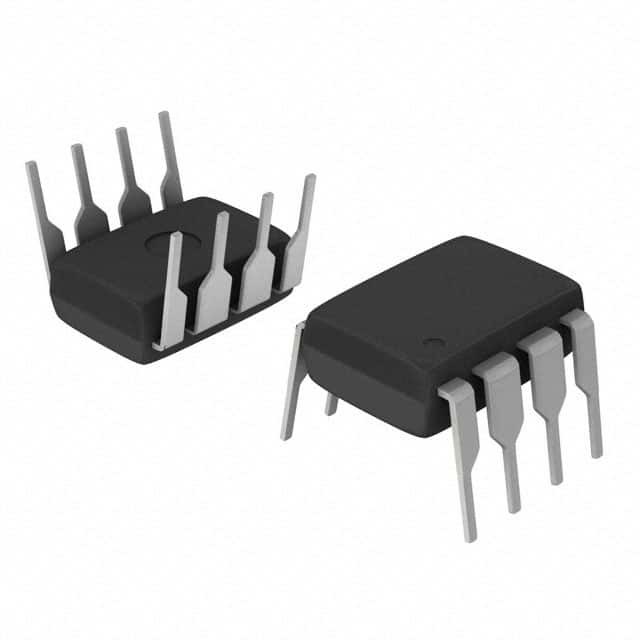

MAX680CPA+ IC REG CHARGE PUMP 2VIN 8DIP Analog Devices Inc./Maxim Integrated

Allgemeine Beschreibung

Die MAX680/MAX681 sind monolithische, CMOS, doppelte Ladungspumpen Spannungswandler, die ±10V Ausgänge von einer +5V Eingangsspannung liefern.Die MAX680/MAX681 bietet sowohl eine positive Stepp-up-Ladumpumpe, um +10V aus +5V-Eingang zu entwickeln, als auch eine invertierende Ladumpumpe, um die -10V-Ausgabe zu erzeugenBeide Teile verfügen über einen 8 kHz-Oszillator.und der MAX680 benötigt vier externe Kondensatoren, um sowohl positive als auch negative Spannungen aus einer einzigen Versorgung zu erzeugen.
Die Impedanz der Ausgangsquelle beträgt typischerweise 150Ω und liefert nützliche Ausgangsströme von bis zu 10mA.Der geringe Ruhezustand und der hohe Wirkungsgrad machen dieses Gerät für eine Vielzahl von Anwendungen geeignet, die sowohl positive als auch negative Spannungen benötigen, die von einer einzigen Versorgung erzeugt werden.
Der MAX864/MAX865 wird auch für neue Designs empfohlen. Der MAX864 arbeitet bei bis zu 200 kHz und verwendet kleinere Kondensatoren.

Eigenschaften

* 95% Leistungsfähigkeit bei Spannungsumwandlung
* 85% Leistungsumwandlungseffizienz
* Spannungsbereich von +2V bis +6V
* Nur vier externe Kondensatoren erforderlich (MAX680)
* Keine Kondensatoren erforderlich (MAX681)
* 500 μA Versorgungsstrom
* Monolithisches CMOS-Design

Anwendungen

Der MAX680/MAX681 kann überall dort eingesetzt werden, wo eine Singlepositive Versorgung verfügbar ist und positive und negative Spannungen erforderlich sind.Häufige Anwendungen sind die Erzeugung von ±6V aus einer 3V-Batterie und die Erzeugung von ±10V aus der Standard-Logikversorgung von +5V (für den Einsatz mit analogen Schaltungen)Zu den typischen Anwendungen gehören:
±6V aus einer 3V-Lithiumzelle
Handgeräte
Systeme zur Datenerfassung
Panelzähler
±10V von +5V Logikversorgung
Batteriebetriebene Geräte
Betriebsbetriebsverstärker
