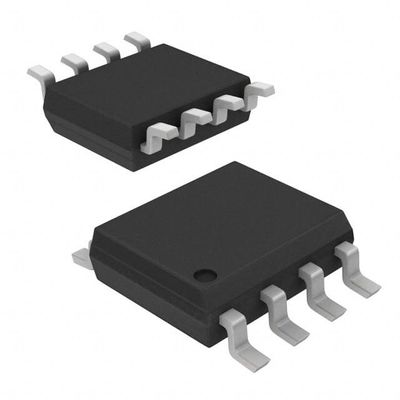

AP2111MP-3.3TRG1 IC REG LINEAR 3.3V 600MA 8PSOP Dioden eingebunden
| Markenname | Diodes Incorporated |
|---|---|
| Modellnummer | AP2111MP-3.3TRG1 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | Anti-statische Tasche und Karton |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Festgestellt |
|---|---|---|---|
| Zahl der Regulierungsbehörden | 1 | Spannung - Eingang (maximal) | 6V |
| Spannung - Ausgang (Min/Fest) | 3.3V | Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.4V @ 600mA | Strom - Ausgang | 600mA |
| Strom - Stillstand (Iq) | µA 80 | Strom - Versorgung (maximal) | - |
| PSRR | 65 dB (100 Hz ~ 1 kHz) | Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Über Strom über Temperatur, unter Spannungs-Aussperrung (UVLO) | Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) freiliegendes Pad |
| Lieferanten-Gerätepaket | 8-PSOP |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| AP2111MP-3.3TRG1 | IC REG LINEAR 3.3V 600MA 8PSOP | |
| PAM3116BLBADJR | IC REG LINEAR POS ADJ 1.5A 8SOP | |
| AP7215-33SG-13 | IC REG LINEAR 3.3V 600MA 8SOP | |
| PAM3116ABLBADJR | IC REG LINEAR POS ADJ 1.5A 8SOP | |
| AP7217A-33SG-13 | IC REG LINEAR 3.3V 600MA 8SOP | |
| AP78L12SG-13 | IC REG LINEAR 12V 100MA 8SOP | |
| AP1118S12L-13 | IC REG LINEAR 12V 1A 8SOP | |
| AP1118S15L-13 | IC REG LINEAR 1.5V 1A 8SOP | |
| AP1118S18L-13 | IC REG LINEAR 1.8V 1A 8SOP | |
| AP1118S25L-13 | IC REG LINEAR 2.5V 1A 8SOP | |
| AP1118S33L-13 | IC REG LINEAR 3.3V 1A 8SOP | |
| AP1118S50L-13 | IC REG LINEAR 5V 1A 8SOP | |
| AP1118S90L-13 | IC REG LINEAR 9V 1A 8SOP | |
| AP1120SBL-13 | IC REG LIN 1.8V/3.3V 1A/1A 8SOP | |
| AP1121BSL-13 | IC REG LIN 1.8V/3.3V 1A/1A 8SOP | |
| AP78L05SG-13 | IC REG LINEAR 5V 100MA 8SOP | |
| AP1121BSG-13 | IC REG LIN 1.8V/3.3V 1A/1A 8SOP | |
| AP1121ASG-13 | IC REG LIN 2.5V/3.3V 1A/1A 8SOP | |
| AP7217-33SG-13 | IC REG LINEAR 3.3V 500MA 8SOP | |
| AP1121ASL-13 | IC REG LIN 2.5V/3.3V 1A/1A 8SOP |
Produkt-Beschreibung
Einzelheiten zum Produkt
Beschreibung
Die AP2101 und AP2111 sind integrierte High-Side-Power-Switches, die für Universal Serial Bus (USB) und andere Hot-Swap-Anwendungen optimiert sind.0 und verfügbar mit beiden Polaritäten der EingabeSie bieten Strom- und Wärmebegrenzungs- und Kurzschlussschutz sowie kontrollierte Anstiegszeit, Unterspannungssperrung und automatische Entladung.Eine 7ms-Geschwäche auf dem offenen Abfluss-Flaggen-Ausgang verhindert eine falsche Überstrommeldung und erfordert keine externen Komponenten.Alle Geräte sind in SOP-8L- und MSOP-8L-EP-Paketen erhältlich.
Eigenschaften
• Einzige USB-Schalter mit automatischer Entladung• Kurzschluss- und Wärmeschutz
• 2.45A präzise Strombegrenzung
• Schnelle vorübergehende Reaktionszeit: 5 μs
• 90mΩ bei Widerstand
• Umkehrstromblockade
• Eingangsspannungsbereich: 2,7 V ∼ 5,5 V
• 0,6 ms typische Aufstiegszeit
• Sehr geringer Abschaltstrom: 1 μA (maximal)
• Fehlermeldung (FLG) mit Blankzeit (typisch 7 ms)
• ESD-Schutz: 4KV HBM, 300V MM
• Aktiv niedrig (AP2101) oder aktiv hoch (AP2111) aktivieren
• Umgebungstemperaturbereich: -35°C bis 85°C
• SOP-8L und MSOP-8L-EP (Exposed Pad): Erhältlich in
Grüne Formverbindung (Nr. Br, Sb)
• Bleifreies Finish / RoHS-konform (Anmerkung 1)
• UL anerkannt, Aktennummer E322375
• IEC60950-1 CB-Zertifiziert
Anwendungen
• Verbraucherelektronik LCD-Fernseher und -Monitore, Spielautomaten• Kommunikation mit einem Set-Top-Box, GPS, Smartphone
• Computing: Laptop, Desktop, Server, Drucker, Dockingstation und HUB
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Dioden eingebunden |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | AP2111 |
| Erzeugnis | USB-Strom-begrenzte Leistungsschalter |
| Typ | Schalter auf der Oberseite |
| Verpackung | Band und Rolle (TR) |
| Packungskoffer | 8-SOIC (0,154", 3,90 mm Breite) |
| Betriebstemperatur | -40 °C bis 85 °C |
| Montageart | Oberflächenbefestigung |
| Lieferant-Gerät-Verpackung | 8-PSOP |
| Spannungseingang | bis zu 6 V |
| Strom-Ausgang | 600 mA |
| Spannung-Ausgang | 3.3V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 0.25V @ 600mA |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | - |
| Hersteller Teil# | Beschreibung | Hersteller | Vergleich |
| AP2111MP-3.3TRG1 Stromkreise |
Fest positiver LDO-Regler, 3,3 V, 0,4 V Ausfall, CMOS, PDSO8, GRÜN, PLASTIC, SOP-8 | Dioden eingebunden | Die Ausrüstung wird von der Anlage erzeugt. |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 3.3V 600mA 8-PSOP
LDO-Spannungsregler LDO CMOS HiCurr
