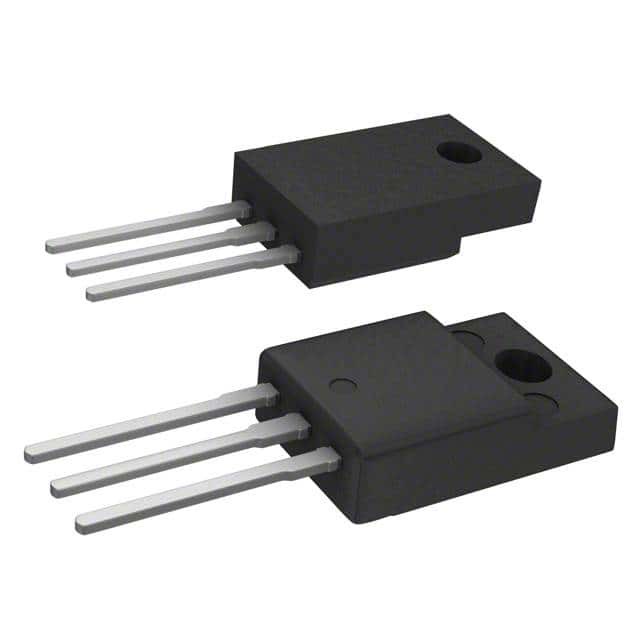

L7815CP IC REG LINEAR 15V 1.5A TO220FP STMikroelektronik
| Markenname | STMicroelectronics |
|---|---|
| Modellnummer | L7815CP |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | Anti-statische Tasche und Karton |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Festgestellt |
|---|---|---|---|
| Zahl der Regulierungsbehörden | 1 | Spannung - Eingang (maximal) | 35V |
| Spannung - Ausgang (Min/Fest) | 15V | Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 2V @ 1A (Art) | Strom - Ausgang | 1.5A |
| Strom - Stillstand (Iq) | 8 MA | Strom - Versorgung (maximal) | - |
| PSRR | 54 dB (120 Hz) | Steuerungsmerkmale | - |
| Schutzmerkmale | Übertemperatur, Kurzschluss | Betriebstemperatur | 0°C | 125°C |
| Typ der Montage | Durchs Loch | Packung / Gehäuse | Voller Satz TO-220-3 |
| Lieferanten-Gerätepaket | TO-220FP |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| L7815CP | IC REG LINEAR 15V 1.5A TO220FP | |
| L7905CP | IC REG LINEAR -5V 1.5A TO220FP | |
| LM317P | IC REG LIN POS ADJ 1.5A TO220FP | |
| L7805ABP | IC REG LINEAR 5V 1.5A TO220FP | |
| L7912CP | IC REG LINEAR -12V 1.5A TO220FP | |
| L7805CP | IC REG LINEAR 5V 1.5A TO220FP | |
| L7805ACP | IC REG LINEAR 5V 1.5A TO220FP | |
| L7915CP | IC REG LINEAR -15V 1.5A TO220FP | |
| LD1085P | IC REG LINEAR POS ADJ 3A TO220FP | |
| L7824CP | IC REG LINEAR 24V 1.5A TO220FP | |
| L7812CP | IC REG LINEAR 12V 1.5A TO220FP | |
| L7812ACP | IC REG LINEAR 12V 1.5A TO220FP | |
| L4940P85 | IC REG LINEAR 8.5V 1.5A TO220FP | |
| L7806CP | IC REG LINEAR 6V 1.5A TO220FP | |
| L7808CP | IC REG LINEAR 8V 1.5A TO220FP | |
| L7815ABP | IC REG LINEAR 15V 1.5A TO220FP | |
| L78M09CP | IC REG LINEAR 9V 500MA TO220FP | |
| LF50ABP | IC REG LINEAR 5V 500MA TO220FP | |
| LF50CP | IC REG LINEAR 5V 500MA TO220FP | |
| LF85CP | IC REG LINEAR 8.5V 500MA TO220FP |
Produkt-Beschreibung
Einzelheiten zum Produkt
Beschreibung
Die L78-Serie von drei-Terminal-Positivregulatoren ist in TO-220, TO-220FP, D2PAK und DPAK-Paketen und mehreren festen Ausgangsspannungen erhältlich, was sie in einer Vielzahl von Anwendungen nützlich macht.Diese Regler können eine lokale Regulierung auf der Karte bereitstellen, wodurch die mit der Einzeltonregulierung verbundenen Verteilungsprobleme beseitigt werden.thermische Abschaltung und Schutz des SicherheitsbereichsSie sind zwar hauptsächlich als Festspannungsregler konzipiert, sind aber mit einer angemessenen Wärmesenkung über 1 A leistungsfähig.Diese Geräte können mit externen Komponenten verwendet werden, um eine verstellbare Spannung und Strom zu erhalten.
Eigenschaften
● Ausgangsstrom bis zu 1,5 A● Ausgangsspannungen von 5, 6, 8, 8.5 9, 12; 15; 18; 24 V
● Schutz vor thermischer Überlastung
● Kurzschlussschutz
● SOA-Schutz bei Ausgangsübergang
● 2 % Toleranz für die Ausgangsspannung (A-Version)
● Garantiert für einen längeren Temperaturbereich (A-Version)
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | STMikroelektronik |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | L7815 |
| Verpackung | Schlauch |
| Einheitsgewicht | 0.081130 Unzen |
| Montage-Stil | Durchs Loch |
| Packungskoffer | TO-220-3 Vollpackung |
| Betriebstemperatur | 0°C bis 125°C |
| Montageart | Durchs Loch |
| Ausgabeart | Festgestellt |
| Lieferant-Gerät-Verpackung | TO-220FP |
| Spannungseingang | bis zu 35 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 1.5A |
| Spannung-Ausgang | 15 V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 2V @ 1A |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | - |
| Höchstbetriebstemperatur | + 125 °C |
| Betriebstemperaturbereich | 0 C |
| Polarität | Positiv |
| Ausgangsspannung | 15 V |
| Eintrittsspannung MAX | 35 V |
| Ausgangsstrom | 1.5 A |
| Eintrittsspannung MIN | 17 V |
| Belastungsregelung | 300 mV |
| Packungskoffer | TO-220-3 FP |
| Linienregelung | 300 mV |
| Ablehnung der Stromversorgung (PSRR) | 54 dB |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 15V 1.5A TO-220FP
Standardregulator Pos 15V 1.5A 3-Pin ((3+Tab) zur 220FP-Röhre
Lineare Spannungsregler 15V 1,0A Positiv
