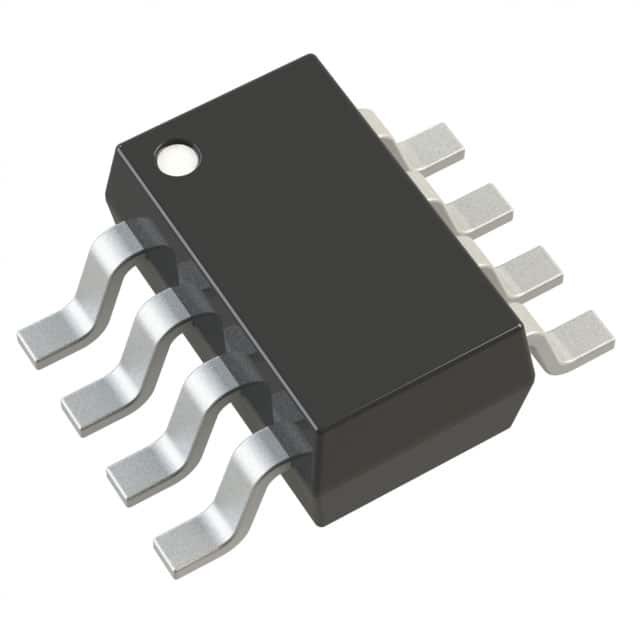

LT3009ESC8#TRMPBF IC REG LIN POS ADJ 20MA SC70-8 Analogische Geräte Inc.

Beschreibung

Die LT®3007-Serie sind lineare Regler für Mikropower-Low-Drop-Out-Volt (LDO). Die Geräte liefern 20mA Ausgangsstrom mit einer Ausfallspannung von 300mV. Der Ruhezustand ohne Last beträgt 3μA.Der Erdkernstrom beträgt weniger als 5% des Ausgangsstroms, wenn die Last steigt.- In Abschaltung,
Ruhestrom kleiner als 1 μA.
Die LT3007-Regulierer optimieren Stabilität und transiente Reaktion mit niedrigen ESR-Keramikkondensatoren, die mindestens nur 2,2 μF benötigen.Die Regulierungsbehörden verlangen nicht, dass ESR hinzugefügt wird, wie dies bei anderen Regulierungsbehörden üblich ist..Die innere Schutzkreislauf umfasst Strombegrenzung, Wärmebegrenzung, Umkehrbatterie-Schutz und Umkehrstromschutz.
Die LT3007-Serie ist ideal für Anwendungen geeignet, die eine moderate Ausgangsantriebskapazität in Verbindung mit einem ultra-niedrigen Standby-Stromverbrauch erfordern..5V, 1.8V, 2.5V, 3.3V und 5V sowie eine verstellbare Version mit einem Ausgangsspannungsbereich von 0,6V bis 44,5V. Der LT3007 ist in der thermisch erweiterten 8-Lead-TSOT-23-Verpackung erhältlich.

Eigenschaften

■ FMEA Fehlerverträglichkeit:
Ausgangsspannung bei oder unter der Regulierungsspannung während
Nachbarspin kurz oder wenn ein Pin schwimmt
■ Ultralow Ruhezustand: 3 μA
■ Eingangsspannungsbereich: 2,0 V bis 45 V
■ Ausgangsstrom: 20 mA
■ Ausfallspannung: 300 mV
■ Einstellbarer Ausgang (VADJ= VOUT(MIN) = 600mV)
■ Feste Ausgangsspannungen: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V
■ Ausgangsverträglichkeit: ±2% Überlast, Leitung und Temperatur
■ Stabil bei niedrigem ESR, Keramik-Ausgangskondensatoren (mindestens 2,2 μF)
■ Abschaltstrom: < 1 μA
■ Stromgrenzschutz
■ Rückwärtsschutz
■ Schutz vor thermischen Grenzen
■ TSOT-23-Paket

Anwendungen

■ Automobilindustrie
■ Niedrigstrombetriebene Batteriesysteme
■ Energieversorgung, die uns am Leben erhält
■ Fernüberwachung
■ Nutzungszähler
■ Industrieanwendungen mit geringer Leistung
