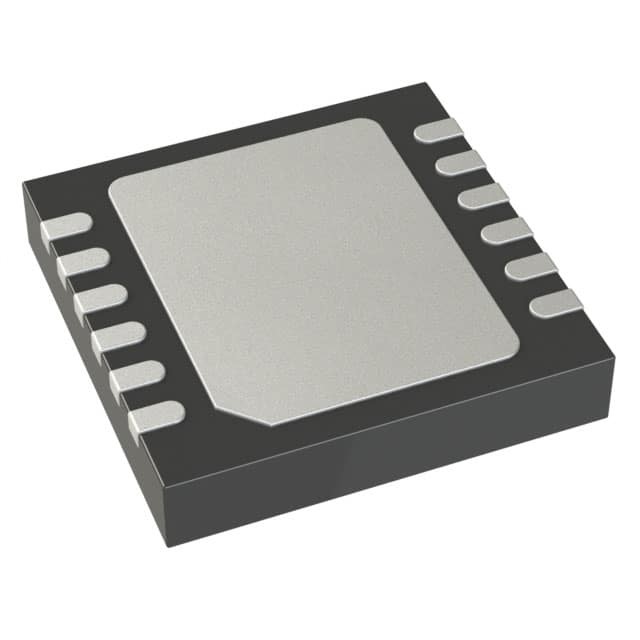

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Analogische Geräte Inc.

Beschreibung

Der LT®3083 ist ein 3A-Linearregulator mit niedrigem Abfall, der parallel zur Steigerung des Ausgangsstroms oder zur Verteilung von Wärme auf Oberflächenplatten montiert werden kann.als Präzisionsstromquelle und Spannungsnachfolge konstruiertDiese neue Regulierung findet Anwendung in vielen Anwendungen, die einen hohen Strom, eine Einstellung auf Null und keine Wärmeabsaugung erfordern.Das Gerät bringt auch den Kollektor des Durchgangstransistors heraus, um einen Betrieb mit niedrigem Abfall zu ermöglichen, bis zu 310mV, wenn es mit mehreren Versorgungsmitteln verwendet wird.

Eigenschaften

■ Ausgänge können für höhere Ströme und
Wärmeverbreitung
■ Ausgangsstrom: 3A
■ Einzelerzistorprogramme Ausgangsspannung
■ 50 μA Set-Pin-Strom: 1% anfängliche Genauigkeit
■ Ausgang auf 0V einstellbar
■ Niedriges Ausgangsgeräusch: 40 μVRMS (10 Hz bis 100 kHz)
■ Breiter Einstiegsspannungsbereich: 1,2 V bis 23 V
(DD-Pak und TO-220 Pakete)
■ Niedrige Ausfallspannung: 310mV
■ < 1 mV Belastungsregelung
■ < 0,001%/V Linie Verordnung
■ Mindestlaststrom: 1mA
■ Stabil mit einem Keramikkondensator von mindestens 10 μF
■ Stromgrenze bei Foldback und Übertemperatur
Schutz
■ Erhältlich in 16-Lead TSSOP, 12-Lead 4 mm × 4 mm
DFN, 5-Blei TO-220 und 5-Blei Oberflächenhalter
DD-PAK-Pakete

Anwendungen

■ Hochstromversorgung für alle Oberflächen
■ Hochwirksamkeits-Linearregulator
■ Postregulator für die Umschaltung von Versorgungsmitteln
■ Niedrige Teile zählen
■ Niedrigspannungs-Stromversorgungen
