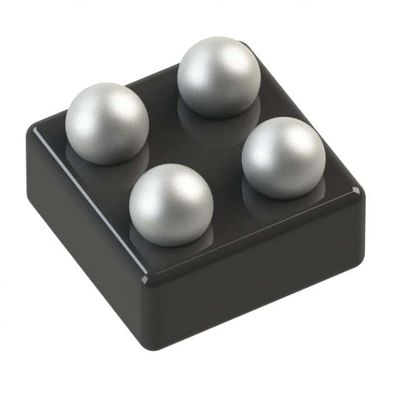

ADP151ACBZ-2.5-R7 IC REG LINEAR 2.5V 200MA 4WLCSP Analoggeräte Inc.
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | ADP151ACBZ-2.5-R7 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Geregelt |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 5.5V |
| Spannung - Ertrag (Minute/geregelt) | 2.5V | Spannung - Ertrag (maximal) | - |
| Spannungsabfall (max.) | 0.2V @ 200mA | Strom - Ausgang | 200 mA |
| Gegenwärtig - bewegungslos (IQ) | µA 20 | Gegenwärtig - Versorgung (maximal) | 350 µA |
| PSRR | - | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Über Strom über Temperatur, unter Spannungs-Aussperrung (UVLO) | Betriebstemperatur | -40°C | 125°C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 4-WFBGA, WLCSP |
| Lieferanten-Gerätepaket | 4-WLCSP (0,76 x 0,76) | ||
| Hervorheben | PMIC-Chip,PMIC IC,Energie-Management-integrierte Schaltungen |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| ADP151ACBZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 4WLCSP | |
| ADP151ACBZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 4WLCSP | |
| ADP150ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP150ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
| ADP151ACBZ-2.8-R7 | IC REG LINEAR 2.8V 200MA 4WLCSP | |
| ADP150ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP151ACBZ-3.0-R7 | IC REG LINEAR 3V 200MA 4WLCSP | |
| ADP151ACBZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 4WLCSP | |
| ADP151ACBZ-2.85-R7 | IC REG LINEAR 2.85V 200MA 4WLCSP | |
| ADP151ACBZ-1.2-R7 | IC REG LINEAR 1.2V 200MA 4WLCSP | |
| ADP150ACBZ-2.85R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
| ADP151ACBZ-1.5-R7 | IC REG LINEAR 1.5V 200MA 4WLCSP | |
| ADP151ACBZ-2.1-R7 | IC REG LINEAR 2.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
| ADP151ACBZ-1.1-R7 | IC REG LINEAR 1.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.6-R7 | IC REG LINEAR 2.6V 150MA 4WLCSP | |
| ADP150WACBZ-3.3-R7 | 150MA LDO 3.3 VOUT | |
| ADP150ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
| ADP151ACBZ-2.75-R7 | IC REG LINEAR 2.75V 200MA 4WLCSP | |
| ADP150ACBZ-2.75R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
| ADP151ACBZ-2.6-R7 | IC REG LINEAR 2.6V 200MA 4WLCSP | |
| ADP150WACBZ-3.0-R7 | 150MA LDO 3.0VOUT |
Produkt-Beschreibung
Einzelheiten zum Produkt
Generell beschrieben
Der ADP151 ist ein linearer Regler mit sehr geringem Geräuschpegel und geringem Ausfall, der von 2,2 V bis 5,5 V arbeitet und bis zu 200 mA Ausgangsstrom liefert.Die geringe Ausfallspannung von 140 mV bei 200 mA-Last verbessert die Effizienz und ermöglicht den Betrieb über einen breiten Eingangsspannungsbereich.
Eigenschaften
Ultralow-Rauschen: 9 μV rmsKeine Noise-Bypass-Kondensator erforderlich
Stabil mit Keramik-Eingangs- und Ausgangskondensatoren von 1 μF
Höchststrom: 200 mA
Eingangsspannungsbereich: 2,2 V bis 5,5 V
Niedriger Ruhezustand IGND = 10 μA bei 0 Last IGND = 265 μA bei 200 mA Last
Niedriger Abschaltstrom: < 1 μA
Niedrige Ausfallspannung: 140 mV bei 200 mA Last
Anfängliche Genauigkeit: ± 1%
Genauigkeit über Leitung, Last und Temperatur: ±2,5%
16 feststehende Ausgangsspannungsoptionen: 1,1 V bis 3,3 V
PSRR Leistung von 70 dB bei 10 kHz
Grenzstrom- und Wärmeüberlastschutz
Logik gesteuerte Aktivierung
Interner Abzugwiderstand bei EN-Eingang
TSOT-Paket mit 5 Leitungen
4 Kugeln, 0,4 mm WLCSP
Anwendungen
Stromversorgungen für HF, VCO und PLLMobiltelefone
Digitalkameras und Audiogeräte
Tragbare und batteriebetriebene Geräte
Nach der Regulierung von DC zu DC
Tragbare Medizinprodukte
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Analoggeräte |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | ADP151 |
| Verpackung | Alternative Verpackungen |
| Einheitsgewicht | 0.002413 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 4-WFBGA, WLCSP |
| Betriebstemperatur | -40 °C bis 125 °C |
| Montageart | Oberflächenbefestigung |
| Lieferant-Gerät-Verpackung | 4-WLCSP (0,76 x 0,76) |
| Spannungseingang | bis zu 5,5 V |
| Strom-Ausgang | 200 mA |
| Spannung-Ausgang | 2.5V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 0.135V @ 200mA |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 220 mA |
| Höchstbetriebstemperatur | + 125 °C |
| Betriebstemperaturbereich | - 40 °C |
| Eintrittsspannung MAX | 5.5 V |
| Ausgangsstrom | 200 mA |
| Eintrittsspannung MIN | 2.2 V |
| Packungskoffer | WLCSP-4 |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 2.5V 200mA 4-WLCSP (0.76x0.76)
LDO-Regulator Pos 2.5V 0.2A 4-Pin WLCSP T/R
Lineare Spannungsregler 200mA LDO 2,5V
