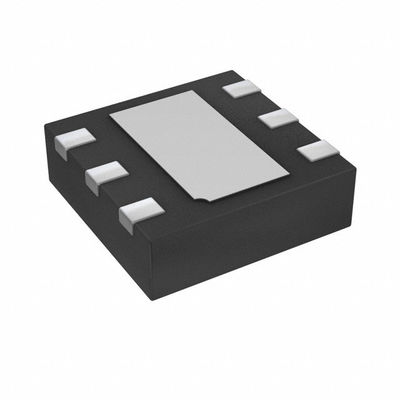

AP7312-1833FM-7 IC REG LINEAR 1.8V/3.3V 6DFN2018 Dioden eingebunden
| Markenname | Diodes Incorporated |
|---|---|
| Modellnummer | AP7312-1833FM-7 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Geregelt |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 2 | Spannung - eingegeben (maximal) | 6V |
| Spannung - Ertrag (Minute/geregelt) | 1.8V, 3.3V | Spannung - Ertrag (maximal) | - |
| Spannungsabfall (max.) | 0.3V @ 150mA, 0,2V @ 150mA | Gegenwärtig - Ertrag | 150mA, 150mA |
| Gegenwärtig - bewegungslos (IQ) | µA 80 | Gegenwärtig - Versorgung (maximal) | - |
| PSRR | 65 dB (1 kHz) | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Über Strom über Temperatur, Kurzschluss | Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 6-UFDFN stellte Auflage heraus |
| Lieferanten-Gerätepaket | Die in Absatz 1 genannten Angaben sind zu beachten. | ||
| Hervorheben | PMIC-Chip,PMIC IC,Energie-Management-integrierte Schaltungen |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| AP7312-1833FM-7 | IC REG LINEAR 1.8V/3.3V 6DFN2018 | |
| AP7312-1525FM-7 | IC REG LINEAR 1.5V/2.5V 6DFN2018 | |
| AP7312-1233FM-7 | IC REG LINEAR 1.2V/3.3V 6DFN2018 | |
| UM1750DA-XX | 5V Input 350mA LDO | |
| UM1770DA-XX | 5V 500mA LDO with Enable Control | |
| UM1770DA-00 | IC REG LINEAR POS ADJ 500MA 6DFN | |
| UM1560DA | 5V Input Ultra Low IQ LDO | |
| UM1750DA-00 | IC REG LINEAR POS ADJ 350MA 6DFN | |
| AP7332-1218FM-7 | IC REG LDO 1.2V/1.8V 0.3A 6DFN | |
| AP7312-1218FM-7 | IC REG LINEAR 1.2V/1.8V 6DFN2018 | |
| AP7312-1533FM-7 | IC REG LINEAR 1.5V/3.3V 6DFN2018 | |
| AP7332-2833FM-7 | IC REG LINEAR 2.8V/3.3V 6DFN2018 | |
| AP7312-1828FM-7 | IC REG LINEAR 1.8V/2.8V 6DFN2018 | |
| AP7312-1830FM-7 | IC REG LINEAR 1.8V/3V 6DFN2018 | |
| AP7312-3333FM-7 | IC REG LINEAR 3.3V/3.3V 6DFN2018 | |
| AP7201-1010FMG-7 | IC REG LINEAR 1V/1V 6DFN2018 | |
| AP7201-1011FMG-7 | IC REG LINEAR 1V/1.1V 6DFN2018 | |
| AP7201-1012FMG-7 | IC REG LINEAR 1V/1.2V 6DFN2018 | |
| AP7201-1230FMG-7 | IC REG LINEAR 1.2V/3V 6DFN2018 | |
| AP7201-1233FMG-7 | IC REG LINEAR 1.2V/3.3V 6DFN2018 | |
| AP7201-1818FMG-7 | IC REG LINEAR 1.8V/1.8V 6DFN2018 | |
| AP7201-1828FMG-7 | IC REG LINEAR 1.8V/2.8V 6DFN2018 | |
| AP7201-2828FMG-7 | IC REG LINEAR 2.8V/2.8V 6DFN2018 |
Produkt-Beschreibung
Einzelheiten zum Produkt
Beschreibung
Der AP7312 ist 150mA, doppelte feste Ausgangsspannung, lineare Regler mit niedrigem Ausfall.Strombegrenzungs- und thermische Abschaltkreisläufe, die den IC vor Schäden bei Störungen schützenDie AP7312 verfügt über zwei Aktivierungspins (EN1 und EN2), die den jeweiligen Kanal unabhängig voneinander einschalten, wenn ein hohes Logikniveau angewendet wird.
Eigenschaften
• 150mA Niedrigfallregulator mit EN• Sehr niedriger IQ: 60 μA
• Breiter Eingangsspannungsbereich: 2V bis 6V
• Festleistung: 1,2 V bis 3,3 V
• Hohe PSRR: 65 dB bei 1 kHz
• Schnelle Anlaufzeit: 60 μs
• Stabil bei niedrigem ESR, 1μF Keramik-Ausgangskondensator
• Ausgezeichnete Übergangsreaktion auf Last/Leitung
• Niedriges Ausfallvolumen: 150mV bei 150mA
• Stromgrenzschutz
• Kurzschlussschutz
• Schutz vor thermischem Abschalten
• Umgebungstemperaturbereich: -40°C bis 85°C
• SOT26 und DFN2018-6: Erhältlich in der Form von "Green" (Nr. Br, Sb)
• Bleifreies Finish/RoHS-konform (Anmerkung 1)
Anwendungen
• Mobiltelefone• Smartphones und PDAs
• MP3/MP4
• Bluetooth-Kopfhörer
• Niedrige Energieanwendung
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Dioden eingebunden |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | AP7312 |
| Erzeugnis | LDO-Regulierer |
| Typ | Lineare Regulierer mit niedrigem Ausfall |
| Verpackung | Alternative Verpackungen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 6-UFDFN exponiertes Pad |
| Betriebstemperatur | -40 °C bis 85 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Festgestellt |
| Lieferant-Gerät-Verpackung | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
| Spannungseingang | 2 V ~ 6 V |
| Anzahl der Ausgänge | 2 Ausgabe |
| Strom-Ausgang | 150 mA |
| Spannung-Ausgang | 1.8V, 3.3V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 0.2V @ 150mA, 0,15V @ 200mA |
| Zahl der Regulierungsbehörden | 2 Regulierer |
| Stromgrenze-Min | 200 mA |
| Pd-Leistungsverlust | 2200 mW |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 1.8 V 3.3 V |
| Eintrittsspannung MAX | 6 V |
| Ausgangsstrom | 150 mA |
| Eintrittsspannung MIN | 2 V |
| Belastungsregelung | 0.6 % |
| Spannungsregelungsgenauigkeit | 2 % |
| Packungskoffer | Die Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 enthalten. |
| Referenzspannung | 0.8 V |
| Ausfallspannung | 300 mV |
| Linienregelung | 0.01 %/V |
| Ablehnung der Stromversorgung (PSRR) | 65 dB |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 2 Ausgang 1.8V, 3.3V 150mA, 150mA 6-DFN2018 (2.0x1.8)
LDO-Regulator Pos 1.8V3.3V 0.15A 6-Pin UDFN EP T/R
LDO-Spannungsregler Dual 150mA LDO Reg 60uA 1,8 bis 3,3 65 dB
