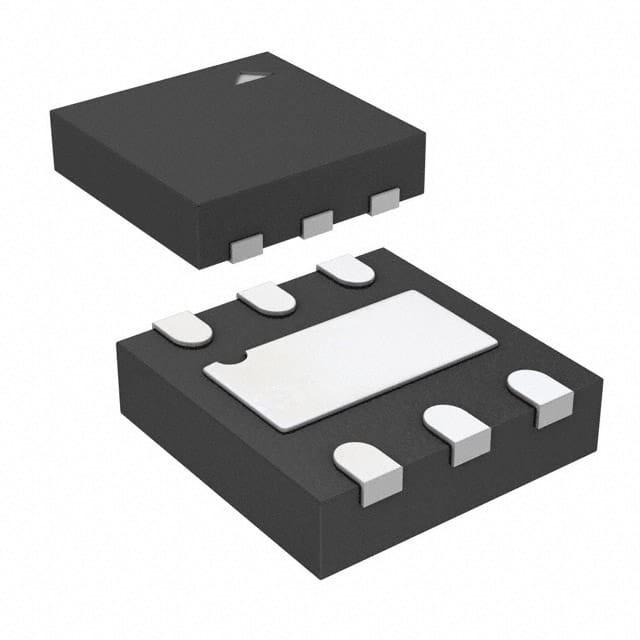

MIC5528-3.3YMT-TR IC REG LINEAR 3.3V 500MA 6TDFN Mikrochip-Technologie
| Markenname | Microchip Technology |
|---|---|
| Modellnummer | MIC5528-3.3YMT-TR |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Festgestellt |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 5.5V |
| Spannung - Ertrag (Minute/geregelt) | 3.3V | Spannung - Ertrag (maximal) | - |
| Spannungsabfall (max.) | 0.5V @ 500mA | Gegenwärtig - Ertrag | 500mA |
| Gegenwärtig - bewegungslos (IQ) | µA 55 | Gegenwärtig - Versorgung (maximal) | µA 65 |
| PSRR | 70 dB ~ 60 dB (100 Hz ~ 1 kHz) | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Über Strom über Temperatur | Betriebstemperatur | -40°C | 125°C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 6-UFDFN stellte Auflage heraus |
| Lieferanten-Gerätepaket | 6-TDFN (1.2x1.2) | ||
| Hervorheben | PMIC-Chip,PMIC IC,Energie-Management-integrierte Schaltungen |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| MIC5528-3.3YMT-TR | IC REG LINEAR 3.3V 500MA 6TDFN | |
| MIC5528-3.3YMX-TR | IC REG LINEAR 3.3V 500MA 6XTDFN | |
| MIC5528-2.8YMX-TR | IC REG LINEAR 2.8V 500MA 6XTDFN | |
| MIC5393-FMYMX-TR | IC REG LINEAR 1.5V/2.8V 6XTDFN | |
| MIC5393-PPYMX-TR | IC REG LINEAR 3V/3V 6-XTDFN | |
| MIC5393-SGYMX-TR | IC REG LINEAR 1.8V/3.3V 6XTDFN | |
| MIC5393-SSYMX-TR | IC REG LINEAR 3.3V/3.3V 6XTDFN | |
| MIC5393-FMYMT-TR | IC REG LINEAR 1.5V/2.8V 6TDFN | |
| MIC5393-GMYMT-TR | IC REG LINEAR 1.8V/2.8V 6TDFN | |
| MIC5393-GMYMX-TR | IC REG LINEAR 1.8V/2.8V 6XTDFN | |
| MIC5393-MMYMX-TR | IC REG LINEAR 2.8V/2.8V 6XTDFN | |
| MIC5393-PGYMT-TR | IC REG LINEAR 1.8V/3V 6TDFN | |
| MIC5393-PGYMX-TR | IC REG LINEAR 1.8V/3V 6-XTDFN | |
| MIC5393-SSYMX-T5 | IC REG LINEAR 3.3V/3.3V 6XTDFN | |
| MIC5393-FMYMT-T5 | IC REG LINEAR 1.5V/2.8V 6TDFN | |
| MIC5393-FMYMX-T5 | IC REG LINEAR 1.5V/2.8V 6XTDFN | |
| MIC5393-GMYMT-T5 | IC REG LINEAR 1.8V/2.8V 6TDFN | |
| MIC5393-GMYMX-T5 | IC REG LINEAR 1.8V/2.8V 6XTDFN | |
| MIC5393-MMYMX-T5 | IC REG LINEAR 2.8V/2.8V 6XTDFN | |
| MIC5393-PGYMT-T5 | IC REG LINEAR 1.8V/3V 6TDFN | |
| MIC5393-PGYMX-T5 | IC REG LINEAR 1.8V/3V 6-XTDFN | |
| MIC5393-PPYMX-T5 | IC REG LINEAR 3V/3V 6-XTDFN | |
| MIC5393-SGYMX-T5 | IC REG LINEAR 1.8V/3.3V 6XTDFN | |
| MIC5528-3.3YMX-T5 | IC REG LINEAR 3.3V 500MA 6TDFN | |
| MIC5528-3.3YMT-T5 | IC REG LINEAR 3.3V 500MA 6TDFN |
Produkt-Beschreibung
Einzelheiten zum Produkt
Allgemeine Beschreibung
Der MIC5501/2/3/4 ist ein fortschrittliches LDO für allgemeine Zwecke, ideal zum Antrieb von tragbaren Geräten.Die Produktfamilie MIC5501/2/3/4 bietet eine leistungsstarke LDO von 300 mA in einer ultrakleinen 1 mm × 1 mm-VerpackungDie MIC5502 und MIC5504 LDOs verfügen über eine automatische Entladung am Ausgang, die aktiviert wird, wenn der Enable-Pin niedrig ist.Die MIC5503 und MIC5504 verfügen über einen internen Pull-Down-Widerstand auf dem Enable-Pin, der die Ausgabe deaktiviert, wenn der Enable-Pin schwimmt. Dies ist ideal für Anwendungen, bei denen das Steuersignal während des Prozessorstartes schwimmt.
Eigenschaften
• Eingangsspannungsbereich: 2,5 V bis 5,5 V• Feste Ausgangsspannungen von 1,0 V bis 3,3 V
• garantierter Ausgangsstrom von 300 mA
• Hohe Ausgangsgenauigkeit (± 2%)
• Niedriger Ruhezustand: 38 μA
• Stabil mit Keramik-Ausgangskondensatoren von 1 μF
• Niedrige Ausfallspannung: 160mV @ 300mA
• Ausgangsentladungsschaltkreis: MIC5502, MIC5504
• Interne Aktivierung zum Abziehen: MIC5503, MIC5504
• Schutz vor thermischem Abschalten und Stromgrenzschutz
• 4-Lead 1,0 mm × 1,0 mm dünnes DFN-Paket
• MIC5504 5-Pin-SOT23-Paket
Anwendungen
• Smartphones• DSC, GPS, PMP und PDA
• Medizinische Geräte
• Elektronik für tragbare Geräte
• 5V-Systeme
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Mikrochiptechnik |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | - |
| Erzeugnis | Regler für niedriges Ausfallverhalten |
| Typ | Hochleistungs-LDO |
| Verpackung | Alternative Verpackungen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 6-UFDFN exponiertes Pad |
| Betriebstemperatur | -40 °C bis 125 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Festgestellt |
| Lieferant-Gerät-Verpackung | 6-TDFN (1.2x1.2) |
| Spannungseingang | bis zu 5,5 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 500 mA |
| Spannung-Ausgang | 3.3V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 0.26V @ 500mA |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 525 mA |
| Pd-Leistungsverlust | Intern beschränkt |
| Höchstbetriebstemperatur | + 125 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 3.3 V |
| Betriebsversorgungsstrom | 42 uA |
| Eintrittsspannung MAX | 5.5 V |
| Ausgangsstrom | 500 mA |
| Eintrittsspannung MIN | 2.5 V |
| Belastungsregelung | 14 mV |
| Spannungsregelungsgenauigkeit | 1 % |
| Teil-#-Alias | MIC5528-3.3YMT TR |
| Packungskoffer | TDFN-6 |
| Ausfallspannung | 260 mV |
| Ausfallspannung | 260 mV |
| Linienregelung | 0.02 %/V |
| Ablehnung der Stromversorgung (PSRR) | 70 dB |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 3.3V 500mA 6-TDFN (1.2x1.2)
LDO-Regulator Pos 3.3V 0,5A 6-Pin TDFN EP T/R
LDO-Spannungsregler mit hoher Leistung 500mA LDO
