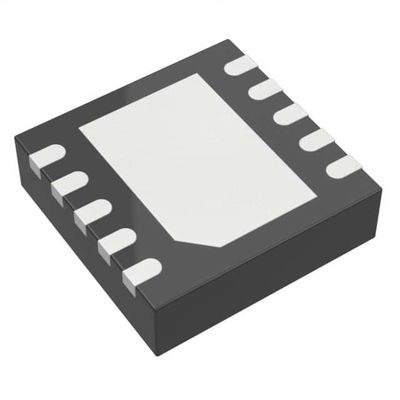

ADP7157ACPZ-04-R7 IC REG LIN POS ADJ 1.2A 10LFCSP Analogische Geräte Inc.

Generell beschrieben

Der ADP7104 ist ein CMOS-Linearregulator mit niedrigem Ausfall, der von 3,3 V bis 20 V arbeitet und bis zu 500 mA Ausgangsstrom liefert.Diese hohe Eingangsspannung LDO ist ideal für die Regulierung von Hochleistungs-analogen und gemischten Signalkreisen von 19 V bis 1Mit einer fortschrittlichen Architektur bietet es eine hohe Ablehnung der Stromversorgung, geringen Lärm,und erzielt eine ausgezeichnete Leitung und Last transiente Reaktion mit nur einem kleinen 1 μF Keramik Ausgangskondensator.

Eigenschaften

Eingangsspannungsbereich: 3,3 V bis 20 V
Höchststrom: 500 mA
Niedriger Geräuschpegel: 15 μV rms für Festleistungssysteme
PSRR-Leistung von 60 dB bei 10 kHz, VOUT = 3,3 V
Umkehrstromschutz
Niedrige Ausfallspannung: 350 mV bei 500 mA
Anfängliche Genauigkeit: ±0,8%
Genauigkeit über Leitung, Last und Temperatur: -2%/+1%
Niedriger Ruhezustand (VIN = 5 V), IGND = 900 μA bei 500 mA Belastung
Niedriger Abschaltstrom: < 40 μA bei VIN = 12 V, stabil bei geringer
1 μF Keramik-Ausgangskondensator
Sieben feststehende Ausgangsspannungsoptionen: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V und 9 V
Einstellbare Leistung von 1,22 V bis VIN − VDO
Grenzwert für die Rückschlagströmung und Schutz vor thermischer Überlastung
Benutzerprogrammierbare UVLO-Genauigkeit/Aktivierung
Leistungsindikator
LFCSP- und SOIC-Pakete mit acht Leitungen

Anwendungen

Regulierung für geräuschempfindliche Anwendungen: ADC- und DAC-Schaltkreise,
Präzisionsverstärker, Hochfrequenz-Oszillatoren, Uhren
und PLLs
Kommunikation und Infrastruktur
Medizinische und Gesundheitsversorgung
Industrie und Messgeräte
