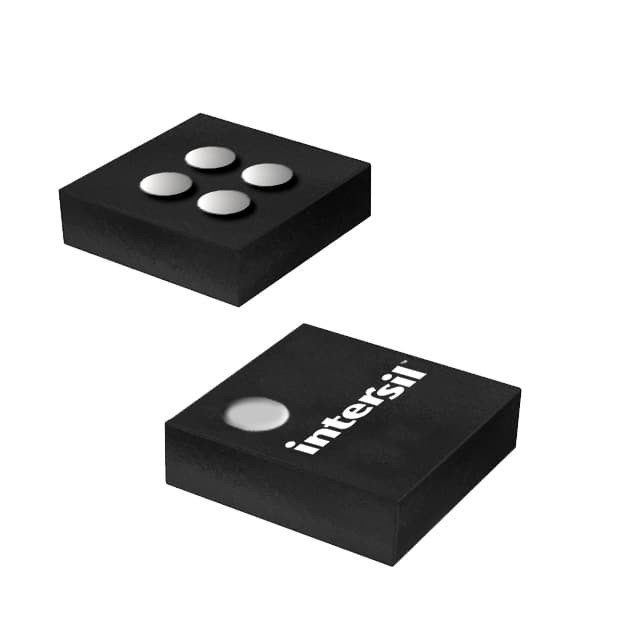

ISL9021AIINZ-T IC REG LINEAR 3.3V 250MA 4WLCSP Renesas Electronics America Inc.
| Markenname | Renesas Electronics America Inc |
|---|---|
| Modellnummer | ISL9021AIINZ-T |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Geregelt |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 5.5V |
| Spannung - Ertrag (Minute/geregelt) | 3.3V | Spannung - Ertrag (maximal) | - |
| Spannungsabfall (max.) | 0.25V @ 250mA | Gegenwärtig - Ertrag | 250mA |
| Gegenwärtig - bewegungslos (IQ) | 50 µA | Gegenwärtig - Versorgung (maximal) | - |
| PSRR | 60 dB ~ 50 dB (1kHz ~ 1MHz) | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Überstrom, Übertemperatur, Umkehrpolarität, Kurzschluss, Weichstart | Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 4-UFBGA, WLCSP |
| Lieferanten-Gerätepaket | 4-WLCSP (1.16x0.98) | ||
| Hervorheben | PMIC-Chip,PMIC IC,Energie-Management-integrierte Schaltungen |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| ISL9021AIINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021AIIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021AIIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021AIIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021AIICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021AIIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021AIIUZ-T | IC REG LINEAR 3.1V 250MA 4WLCSP | |
| ISL9021AIIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021II1Z-T | IC REG LINEAR 1.1V 250MA 4WLCSP | |
| ISL9021II2Z-T | IC REG LINEAR 2.1V 250MA 4WLCSP | |
| ISL9021II3Z-T | IC REG LINEAR 1.3V 250MA 4WLCSP | |
| ISL9021II4Z-T | IC REG LINEAR 1V 250MA 4WLCSP | |
| ISL9021IIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021IICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021IIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021IIGZ-T | IC REG LINEAR 2.7V 250MA 4WLCSP | |
| ISL9021IIJZ-T | IC REG LINEAR 2.8V 250MA 4WLCSP | |
| ISL9021IIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021IIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021IINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021IIPZ-T | IC REG LINEAR 1.85V 250MA 4WLCSP | |
| ISL9021IIRZ-T | IC REG LINEAR 2.6V 250MA 4WLCSP | |
| ISL9021IISZ-T | IC REG LINEAR 1.6V 250MA 4WLCSP | |
| ISL9021IITZ-T | IC REG LINEAR 1.9V 250MA 4WLCSP | |
| ISL9021IIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021IIYZ-T | IC REG LINEAR 0.9V 250MA 4WLCSP |
Produkt-Beschreibung
Einzelheiten zum Produkt
Der ISL9021A ist ein einzelner LDO, der eine hohe Leistung, eine niedrige Eingangsspannung und einen hohen PSRR bietet.7μF Ausgangskapazität (± 30%) mit einem ESR-Bereich von 5mΩ bis 400mΩ.
Eigenschaften
• Hochleistungs-LDO mit garantiertem Dauerstrom von 250 mA
• Eingangsspannungsbereich: 1,5 V bis 5,5 V
• Ausgangsspannungsbereich: 1,2 V bis 3,3 V
• Hohe PSRR: 75 dB @ 10 kHz, 50 dB @ 1 MHz
• Niedriger Ruhezustand: 35 μA
• Ausfallspannung: < 150mV @ 250mA
• Stabil bei 1μF bis 4,7μF Ausgangskapazität (± 30%) mit einem ESR-Bereich von 5mΩ bis 400mΩ
• ±1,8% Ausgangsgenauigkeit Übertemperatur/Last/Leitung
• Soft-Start-Grenzen Eingangsstrom während aktivieren
• Grenzstrom und Überhitzungsschutz
• Betriebstemperaturbereich von -40°C bis +85°C
• Erhältlich in 2mmx2mm 4-Bump WLCSP-Packung und 1,6mmx1,6mm 6 Ld μTDFN
• Pb-frei (RoHS-konform)
Anwendungen
• PDAs, Mobiltelefone und Smartphones
• Tragbare Instrumente und MP3-Player
• Handgeräte einschließlich medizinischer Handgeräte
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Renesas |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | ISL9021A |
| Verpackung | Band und Rolle (TR) |
| Einheitsgewicht | 0.002413 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 4-UFBGA, CSPBGA |
| Betriebstemperatur | -40 °C bis 85 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Festgestellt |
| Lieferant-Gerät-Verpackung | 4-WLCSP (2x2) |
| Spannungseingang | bis zu 5,5 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 250 mA |
| Spannung-Ausgang | 3.3V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 0.15V @ 250mA |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 260 mA |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 3.3 V |
| Eintrittsspannung MAX | 5.5 V |
| Ausgangsstrom | 1 A |
| Eintrittsspannung MIN | 1.5 V |
| Spannungsregelungsgenauigkeit | +/- 0,8 % |
| Packungskoffer | WLCSP-4 |
| Ausfallspannung | 0.15 V bei 250 mA |
| Ausfallspannung | 0.25 V bei 250 mA |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 3.3V 250mA 4-WLCSP (2x2)
LDO-Regulator Pos 3.3V 0,25A 4-Pin WLCSP T/R
LDO Spannungsregler W/LW Lärm HI PSRR LW IQ 1 2 X 1 0
