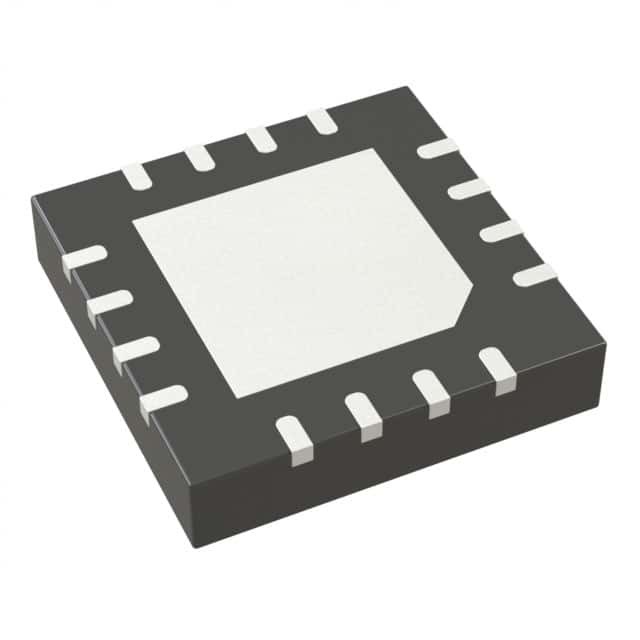

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP Analogische Geräte Inc.

Generell beschrieben

Die ADP1752/ADP1753 sind lineare CMOS-Regler mit niedrigem Ausfall (LDO), die von 1,6 V bis 3,6 V laufen und bis zu 800 mA Ausgangsstrom liefern.Diese niedrigen VIN/VOUT-LDOs eignen sich ideal für die Regulierung von Nanometer-FPGA-Geometrien, die von 2.5 V bis 1,8 V I/O-Schienen und für die Stromversorgung mit Kernspannungen bis 0,75 V. Mit einer fortschrittlichen, firmeneigenen Architektur bieten sie ein hohes Leistungsausstoßverhältnis (PSRR) und geringen Lärm,und erzielen eine ausgezeichnete Linie und Last vorübergehende Reaktion mit nur einem kleinen 4.7 μF Keramik-Ausgangskondensator.

Eigenschaften

Maximaler Ausgangsstrom: 0,8 A
Eingangsspannungsbereich: 1,6 V bis 3,6 V
Niedriger Abschaltstrom: < 2 μA
Sehr geringe Ausfallspannung: 70 mV @ 0,8 A
Anfängliche Genauigkeit: ± 1%
Genauigkeit über Leitung, Last und Temperatur: ±2%
7 feststehende Ausgangsspannungsoptionen mit Weichstart 0,75 V bis 2,5 V (ADP1752)
Einstellbare Ausgangsspannung mit Weichstart 0,75 V bis 3,3 V (ADP1753)
Hohe PSRR 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms bei 0,75 V Ausgang
Stabil mit einem kleinen 4,7 μF Keramik-Ausgangskondensator
Ausgezeichnete Belastungs- und Leitungstransparenz
Stromgrenz- und Wärmeüberlastschutz
Leistungsindikator
Logik gesteuerte Aktivierung
Umkehrstromschutz

Anwendungen

Servercomputer
Speicherkomponenten
Telekommunikationsgeräte
Netzausrüstung
DSP/FPGA/Mikroprozessor-Zuliefermittel
Instrumentierungsausrüstung/Datenerfassungssysteme
