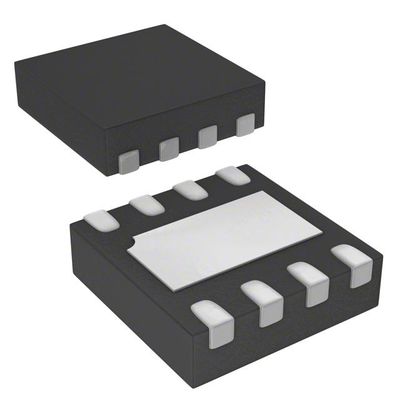

AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN Dioden eingebunden
| Markenname | Diodes Incorporated |
|---|---|
| Modellnummer | Die Ausrüstung ist in Form von Flächen. |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Justierbar |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 6V |
| Spannung - Ertrag (Minute/geregelt) | 1V | Spannung - Ertrag (maximal) | 5.5V |
| Spannungsabfall (max.) | 0.7V @ 1A | Gegenwärtig - Ertrag | 1A |
| Gegenwärtig - bewegungslos (IQ) | 90 µA | Gegenwärtig - Versorgung (maximal) | - |
| PSRR | 65 dB ~ 45 dB (1 kHz ~ 10 kHz) | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Über Strom über Temperatur, Kurzschluss | Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 8-UDFN herausgestellte Auflage |
| Lieferanten-Gerätepaket | U-DFN3030-8 (Typ E) |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| AP7361-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361C-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361E-12FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-25FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361C-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361E-28FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361E-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-15FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN | |
| AP7361C-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361C-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361C-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361C-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN |
Produkt-Beschreibung
Einzelheiten zum Produkt
Beschreibung
Der AP7361 ist ein 1A, verstellbarer und fester Ausgangsspannung, ultra-niedriger Ausfall linear regulator mit aktivieren. Das Gerät enthält Pass-Element, Fehlerverstärker, Band-Gap-Referenz,Grenzstrom- und thermische Abschaltkreisläufe. Das Gerät wird eingeschaltet, wenn der EN-Pin auf die Logikhöhe eingestellt ist.
Eigenschaften
◆ Breiter Einstiegsspannungsbereich: 2,2 V - 6 V
◆ 150 mV sehr geringer Abfall bei 300 mA Belastung
◆ 500mV sehr geringer Ausfall bei 1A-Last
◆ Niedriger Ruhezustand (IQ): 70 μA typisch
◆ Einstellbarer Ausgangsspannungsbereich: 1V bis 5,0V
◆ Feststeuerung: 1 V bis 3,3 V
◆ Sehr schnelle vorübergehende Reaktion
◆ Hohe PSRR
◆ Genaue Regulierung der Spannung
◆ Strombegrenzung und Kurzschlussschutz
◆ Schutz vor thermischer Abschaltung
◆ Stabil mit Keramik-Ausgangskondensator
◆ Umgebungstemperaturbereich -40°C bis +85°C
◆ U-DFN3030-8, SOT89-5, SOT223/SOT223R, TO252/TO252R und SO-8EP
◆ Erhältlich in Grüner Formverbindung (Nr. Br, Sb)
◆ Vollständig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2)
◆ Halogen- und Antimonfrei.
Anwendungen
◆ Server und Laptops
◆ FPGA- und DSP-Kern- oder I/O-Leistung
◆ Fernseher und Haushaltsgeräte
◆ Batteriebetriebene Geräte
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Dioden eingebunden |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | Der Name des Herstellers: |
| Erzeugnis | LDO-Regulierer |
| Verpackung | Alternative Verpackungen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 8-UDFN exponiertes Pad |
| Betriebstemperatur | -40 °C bis 85 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Einstellbar |
| Lieferant-Gerät-Verpackung | U-DFN3030-8 |
| Spannungseingang | 2.2 V ~ 6 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 1A |
| Spannung-Ausgang | 0.8 V ~ 5,5 V |
| Regulierungs-Topologie | Positiv einstellbar |
| Spannungsausfall-typisch | 0.5V @ 1A |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 1.1A |
| Pd-Leistungsverlust | 1700 mW |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 1 V bis 5 V |
| Eintrittsspannung MAX | 6 V |
| Ausgangsstrom | 1 A |
| Eintrittsspannung MIN | 2.2 V |
| Belastungsregelung | 0.5 % |
| Spannungsregelungsgenauigkeit | 2 % |
| Packungskoffer | Die in Absatz 1 genannten Angaben sind zu beachten. |
| Ausfallspannung | 700 mV |
| Linienregelung | 0.01 %/V |
| Ablehnung der Stromversorgung (PSRR) | 65 dB |
Beschreibungen
Lineare Spannungsregler IC Positiv einstellbar 1 Ausgang 0,8 V ~ 5,5 V 1A U-DFN3030-8 (Typ E)
LDO-Regulator Pos 1V bis 5V 1A 8-Pin DFN EP T/R
LDO-Spannungsregler 1V bis 5,0V ADJ 1A 150mV 300mA 70uA
