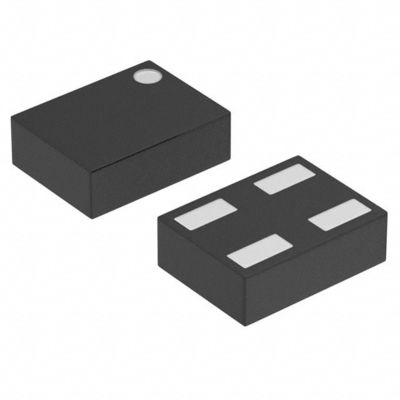

XC6221A1827R-G IC REG LINEAR 1,8V 200MA 4USPN Torex Semiconductor Ltd

■ Allgemeine Beschreibung

Die XC6221-Serie ist ein hochgenauer, geräuscharmer, schneller, geringer Ausfall-CMOS-Regulator mit hoher Wellenablehnung.mit einem Strombegrenzer, und eine Phasenkompensationsschaltung. Die CE-Funktion ermöglicht es dem gesamten Schaltkreis, durch Eingabe eines Signals mit niedrigem Niveau im Standby-Zustand zu sein.die elektrische Ladung am Ausgangskondensator (CL) wird durch den internen automatischen Entladeschalter entladenDer Ausgangsstabilisierungskondensator (CL) ist auch mit Low ESR Keramikkondensatoren kompatibel.

■ Besonderheiten

Maximaler Ausgangsstrom: 200mA
Ausfallspannung: 80mV @ IOUT=100mA, VOUT=3.0V
Betriebsspannungsbereich: 1,6 V bis 6,0 V
Ausgangsspannungsbereich: 0,80 V bis 5,00 V (0,05 V-Zunahmen)
Genauigkeit: +2% (VOUT >1,50V) (Standard)
+30mV (VOUT ¥ 1,45V) (Standard)
+1% (VOUT > 2,00 V) (hohe Genauigkeit)
+20mV (VOUT ¥ 1,95V) (hohe Genauigkeit)

Niedriger Stromverbrauch: 25 μA (TYP.)
Standby-Strom: weniger als 0,1 μA
Hohe Ripple Abstoßung: 70dB @ 1kHz
CE-Funktion: CE-Aktivität
Standby-Strom unter 0,1 μA
CL Hochgeschwindigkeits-Autoentladung
(XC6221B/D)
CE-Kennzeichen, nach unten gezogen
(XC6221C/D)
Niedrige ESR-Kondensator: Keramikkondensator mit 1,0 μ F
Niedriges Geräusch
Betriebstemperatur: -40 °C ~ +85 °C
Pakete: USP-4, SOT-25, SSOT-24 USPN-4
Umweltfreundlich: EU-RoHS-konform, frei von Pb

■ Anwendungen

● Mobiltelefone
● Kabellose Telefone
● Drahtlose Kommunikationsgeräte
● Tragbare Spiele
● Kameras, Videorekorder
● Tragbare audiovisuelle Geräte
● PDAs
