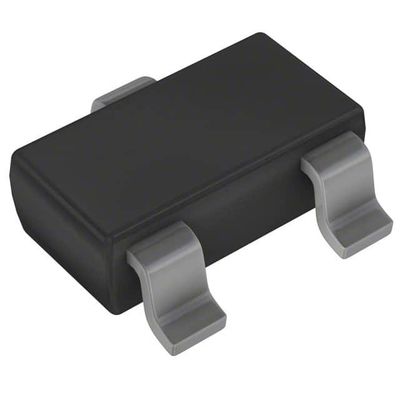

AP7333-33SRG-7 IC REG LIN 3.3V 300MA SOT23R-3 Dioden eingebunden
| Markenname | Diodes Incorporated |
|---|---|
| Modellnummer | AP7333-33SRG-7 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Geregelt |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 6V |
| Spannung - Ertrag (Minute/geregelt) | 3.3V | Spannung - Ertrag (maximal) | - |
| Spannungsabfall (max.) | 0.55V @ 300mA | Gegenwärtig - Ertrag | 300mA |
| Gegenwärtig - bewegungslos (IQ) | µA 75 | Gegenwärtig - Versorgung (maximal) | 85 μA |
| PSRR | 65dB (100Hz) | Steuereigenschaften | - |
| Schutz-Eigenschaften | Über Strom über Temperatur, Kurzschluss | Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | TO-236-3, SC-59, SOT-23-3 |
| Lieferanten-Gerätepaket | SOT23R |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| AP7333-33SRG-7 | IC REG LIN 3.3V 300MA SOT23R-3 | |
| AP130-33RG-7 | IC REG LINEAR 3.3V 300MA SC59R | |
| AP7313-33SRG-7 | IC REG LIN 3.3V 150MA SOT23R-3 | |
| AP7333-25SRG-7 | IC REG LINEAR 2.5V 300MA SOT23R | |
| AP7313-12SRG-7 | IC REG LIN 1.2V 150MA SOT23R-3 | |
| AP7313-18SRG-7 | IC REG LIN 1.8V 150MA SOT23R-3 | |
| AP7333-18SRG-7 | IC REG LIN 1.8V 300MA SOT23R-3 | |
| AP7333-28SRG-7 | IC REG LIN 2.8V 300MA SOT23R-3 | |
| AP7313-10SRG-7 | IC REG LINEAR 1V 150MA SOT23R-3 | |
| AP7313-15SRG-7 | IC REG LIN 1.5V 150MA SOT23R-3 | |
| AP7313-20SRG-7 | IC REG LINEAR 2V 150MA SOT23R-3 | |
| AP7313-25SRG-7 | IC REG LIN 2.5V 150MA SOT23R-3 | |
| AP7313-28SRG-7 | IC REG LIN 2.8V 150MA SOT23R-3 | |
| AP7313-30SRG-7 | IC REG LINEAR 3V 150MA SOT23R-3 | |
| AP7333-10SRG-7 | IC REG LINEAR 1V 300MA SOT23R | |
| AP7333-12SRG-7 | IC REG LINEAR 1.2V 300MA SOT23R | |
| AP7333-15SRG-7 | IC REG LINEAR 1.5V 300MA SOT23R | |
| AP7333-20SRG-7 | IC REG LINEAR 2V 300MA SOT23R | |
| AP7333-30SRG-7 | IC REG LINEAR 3V 300MA SOT23R | |
| AP130-25RG-7 | IC REG LINEAR 2.5V 300MA SC59R | |
| AP130-18RG-7 | IC REG LINEAR 1.8V 300MA SC59R | |
| AP130-30RG-7 | IC REG LDO 300MA 3.0V SC59-3 | |
| AP130-15RG-7 | IC REG LINEAR 1.5V 300MA SC59R | |
| AP130-35RG-7 | IC REG LINEAR 3.5V 300MA SC59R | |
| AP130-28RG-7 | IC REG LINEAR 2.8V 300MA SC59R | |
| AP130-20RG-7 | IC REG LINEAR 2V 300MA SC59R | |
| AP130-15RL-7 | IC REG LINEAR 1.5V 300MA SC59 | |
| AP130-18RL-7 | IC REG LINEAR 1.8V 300MA SC59 | |
| AP130-25RL-7 | IC REG LINEAR 2.5V 300MA SC59 | |
| AP130-28RL-7 | IC REG LINEAR 2.8V 300MA SC59 | |
| AP130-30RL-7 | IC REG LINEAR 3V 300MA SC59 | |
| AP130-33RL-7 | IC REG LINEAR 3.3V 300MA SC59 |
Produkt-Beschreibung
Einzelheiten zum Produkt
Beschreibung
Der AP7333 ist ein 300mA, festes Ausgangsspannungs, niedriges Abfall-Linearregulator.Die Eigenschaften einer geringen Ausfallspannung und eines geringen Ruhezustands machen sie für Anwendungen mit geringer Leistung, beispielsweise für batteriebetriebene Geräte, geeignet.Der typische Ruhezustand beträgt etwa 65 μA.
Eingebettete Stromgrenz- und Wärmeabschaltfunktionen verhindern, dass IC bei Störungen beschädigt wird.
Der AP7333 ist in SOT23-Paketen mit unterschiedlichen Pin-outs erhältlich.
Eigenschaften
• 300mA Low Dropout Regulator in 3-Pin-Verpackung• Sehr niedriger IQ bei voller Last: 65 μA
• Breiter Eingangsspannungsbereich: 2V bis 6V
• Festleistung: 1,0 V bis 3,3 V
• PSRR: 65 dB typisch bei 100 Hz
• Schnelle Anlaufzeit: 80 μs
• Stabil bei niedrigem ESR, 1μF Keramik-Ausgangskondensator
• Ausgezeichnete Übergangsreaktion auf Last/Leitung
• Niedriges Ausfallvolumen: 300mV typisch bei 300mA
• Stromgrenzschutz
• Kurzschlussschutz
• Schutz vor thermischem Abschalten
• Umgebungstemperaturbereich: -40°C bis 85°C
• SOT23 und SOT23R: Erhältlich in der Form von Green-Giebelverbindungen (Nr. Br, Sb)
• Bleifreies Finish/RoHS-konform (Anmerkung 1)
Anwendungen
• XDSL-Router• Drahtlose LAN-Karten
• Desktop- und Notebook-Computer
• Batteriebetriebene Geräte
• Maus, Tastaturen
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Dioden Inc. |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | Die Ausnahme gilt für: |
| Verpackung | Alternative Verpackungen |
| Einheitsgewicht | 0.000282 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Betriebstemperatur | -40 °C bis 85 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Festgestellt |
| Lieferant-Gerät-Verpackung | SOT-23R-3 |
| Spannungseingang | bis zu 6 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 300 mA |
| Spannung-Ausgang | 3.3V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 0.3V @ 300mA |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 400 mA |
| Pd-Leistungsverlust | 540 mW |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 3.3 V |
| Eintrittsspannung MAX | 6 V |
| Ausgangsstrom | 300 mA |
| Eintrittsspannung MIN | 2 V |
| Belastungsregelung | 0.6 % |
| Spannungsregelungsgenauigkeit | 2 % |
| Packungskoffer | SOT-23-3 |
| Ausfallspannung | 550 mV |
| Linienregelung | 0.2 % |
| Ablehnung der Stromversorgung (PSRR) | 65 dB bei 100 Hz |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 3.3V 300mA SOT-23R-3
LDO-Regulator Pos 3.3V 0,3A 3-Pin SOT-23R T/R
LDO-Spannungsregler LDO SOT-23R 3.3V/300MA
