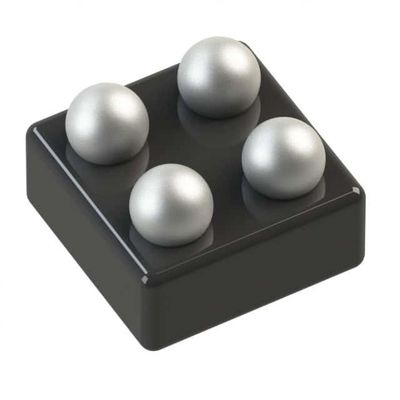

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Analoggeräte Inc.

Generell beschrieben

Die ADP160/ADP161/ADP162/ADP163 sind lineare Regler mit ultra-niedrigem Ruhezustand, niedrigem Abfall, die von 2,2 V bis 5,5 V laufen und bis zu 150 mA Ausgangsstrom liefern.
Die 195 mV-Ausfallspannung bei einer Last von 150 mA verbessert die Effizienz und ermöglicht den Betrieb über einen breiten Eingangsspannungsbereich.
Die ADP16x sind speziell für einen stabilen Betrieb mit winzigen 1 μF ± 30% Keramik-Eingangs- und Ausgangskondensatoren entwickelt, um die Anforderungen an leistungsstarke, platzbeschränkte
Anwendung.
Der ADP160 ist in 15 Festspannungsvarianten erhältlich, die von 1,2 V bis 4,2 V reichen.Die ADP160/ADP161 beinhalten auch einen geschalteten Widerstand, um die Ausgabe automatisch zu entladen, wenn der LDO deaktiviert istDie ADP162 ist identisch mit der ADP160, enthält aber nicht die Ausgangs-Entladungsfunktion.

Eigenschaften

Ultralow Ruhezustand
IQ = 560 nA bei 0 μA Last
IQ = 860 nA bei 1 μA Belastung
Stabil mit Keramik-Eingangs- und Ausgangskondensatoren von 1 μF
Maximaler Ausgangsstrom: 150 mA
Eingangsspannungsbereich: 2,2 V bis 5,5 V
Niedriger Abschaltstrom: < 50 nA typisch
Niedrige Ausfallspannung: 195 mV bei 150 mA
Anfängliche Genauigkeit: ± 1%
Genauigkeit über Leitung, Last und Temperatur: ±3,5%
15 feststehende Ausgangsspannungsoptionen: 1,2 V bis 4,2 V
Verfügbare verstellbare Leistung
PSRR-Leistung von 72 dB bei 100 Hz
Grenzstrom- und Wärmeüberlastschutz
Logiksteuerung aktiviert
integrierter Ausgangsentladungswiderstand
TSOT-Paket mit 5 Leitungen
4 Kugeln, 0,5 mm Abwurf WLCSP

Anwendungen
Mobiltelefone
Digitale Kameras und Audiogeräte
Tragbare und batteriebetriebene Geräte
Nach der Regulierung von DC zu DC
Tragbare Medizinprodukte
