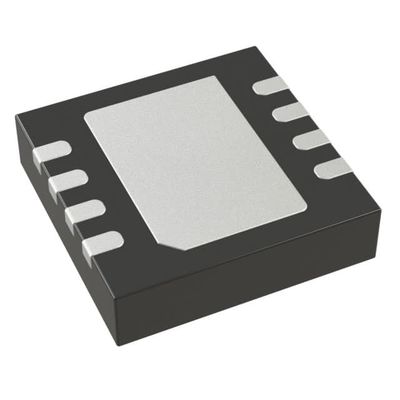

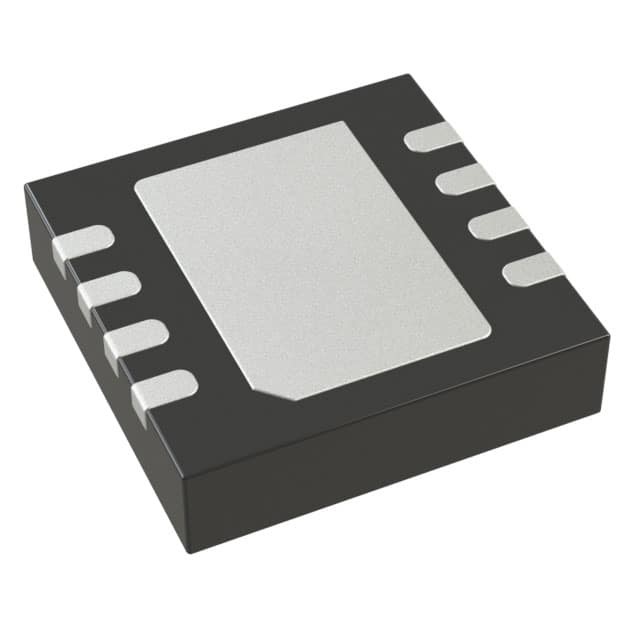

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analogische Geräte Inc.

Generell beschrieben

Der ADM7170 ist ein CMOS-Linearregulator (LDO) mit niedrigem Ausfall, der von 2,3 V bis 6,5 V arbeitet und bis zu 500 mA Ausgangsstrom liefert.Dieser hohe Ausgangsstrom LDO ist ideal für die Regulierung von Hochleistungs-analogen und gemischten Signalschaltkreisen, die von 6 V bis 1.2 V Schienen. Mit einer fortschrittlichen proprietären Architektur bietet das Gerät eine hohe Ablehnung der Stromversorgung und geringen Lärm und erzielt eine ausgezeichnete Leitung und Last vorübergehende Reaktion mit nur einem kleinen 4.7 μF Keramik-Ausgangskondensator. Die transiente Belastungsantwort beträgt typischerweise 1,5 μs bei einem Belastungsstufen von 1 mA bis 500 mA.
Der ADM7170 ist in 17 Festleistungsspannungsvarianten erhältlich.Zusätzliche Spannungen, die auf Sonderbestellung erhältlich sind, sind: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V und 4,6 V. Eine verstellbare Version ist ebenfalls erhältlich, die Ausgangsspannungen von 1 bis 4,6 V ermöglicht.2 V auf VIN − VDO mit einem externen Rückkopplungsdivider.
Der Einschlagstrom kann durch Anpassung der Startzeit über den Softstart-Pin gesteuert werden.
Der ADM7170-Regler ist in einer 8-Lead, 3 mm × 3 mm LFCSP erhältlich.Dies ermöglicht eine sehr gute thermische Leistung für Anwendungen, bei denen bis zu 500 mA Ausgangsstrom in einem kleinen, ein niedriges Profil.

Eigenschaften

Eingangsspannungsbereich: 2,3 V bis 6,5 V
Höchstlaststrom: 500 mA
Niedriger Lärm: 5 μV rms unabhängig von der Ausgangsspannung bei
100 Hz bis 100 kHz
Schnelle vorübergehende Reaktion: 1,5 μs für 1 mA bis 500 mA Lastschritt
60 dB PSRR bei 100 kHz
Niedrige Ausfallspannung: 42 mV bei 500 mA Last, VOUT = 3 V
Anfängliche Genauigkeit: ±0,75%
Genauigkeit über Leitung, Last und Temperatur: ±1,25%
Bewegungsfreier Strom, IGND = 0,7 mA ohne Last
Niedriger Abschaltstrom: 0,25 μA bei VIN = 5 V
Stabil mit einem kleinen 4,7 μF Keramik-Ausgangskondensator
Einstellbare und feste Ausgangsspannung: 1,2 V bis 5,0 V
Einstellbarer Ausgang von 1,2 V bis VIN − VDO
Genauigkeit aktiviert
Einstellbarer Softstart
LFCSP-Verpackung mit 8 Bleien, 3 mm × 3 mm
Unterstützt durch ADIsimPower-Tool

Anwendungen

Vorschriften für geräuschempfindliche Anwendungen: ADC und DAC
Schaltkreise, Präzisionsverstärker, PLLs/VCOs und Clocking-ICs
Kommunikation und Infrastruktur
Medizinische und Gesundheitsversorgung
Industrie und Messgeräte
