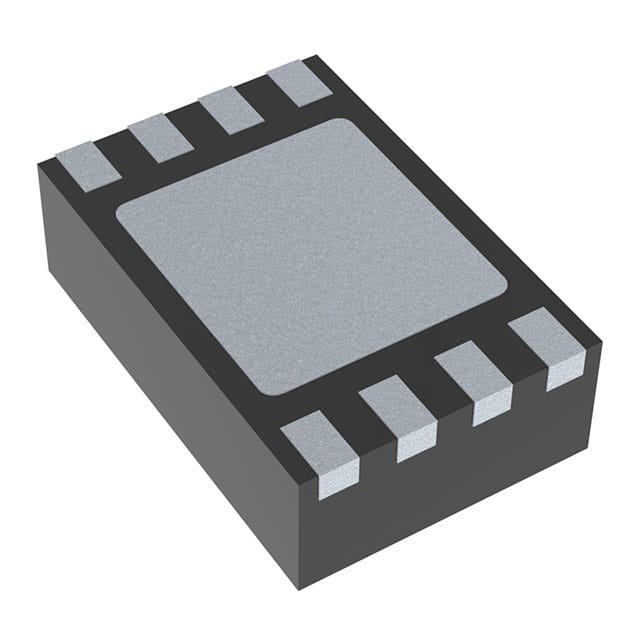

ISL9005AIRBZ-T IC REG LINEAR 1.5V 300MA 8DFN Renesas Electronics America Inc.
| Markenname | Renesas Electronics America Inc |
|---|---|
| Modellnummer | ISL9005AIRBZ-T |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Produktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Geregelt |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 6.5V |
| Spannung - Ertrag (Minute/geregelt) | 1,5V | Spannung - Ertrag (maximal) | - |
| Spannungsabfall (max.) | - | Gegenwärtig - Ertrag | 300mA |
| Gegenwärtig - bewegungslos (IQ) | µA 75 | Gegenwärtig - Versorgung (maximal) | - |
| PSRR | - | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Überströmung, Übertemperatur, Weichstart, Unterspannungssperre (UVLO) | Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 8-VFDFN freiliegendes Pad |
| Lieferanten-Gerätepaket | 8-DFN (2x3) |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| ISL9005AIRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
| ISL9005AIRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
| ISL9005AIRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
| ISL9005AIRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
| ISL9005AIRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
| ISL9005AIRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
| ISL9001AIRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
| ISL9001AIRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
| ISL9001AIRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
| ISL9001AIRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
| ISL9001AIRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
| ISL9001AIRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
| ISL9005AIRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
| ISL9001AIRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
| ISL9005AIRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
| ISL9001AIRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
| ISL9005AIRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
| ISL9005IRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
| ISL9005IRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
| ISL9005IRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
| ISL9005IRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
| ISL9001AIRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
| ISL9005IRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
| ISL9005IRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
| ISL9005IRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
| ISL9005IRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
| ISL9005IRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
| ISL9001IRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
| ISL9001IRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
| ISL9001IRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
| ISL9001IRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
| ISL9001IRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
| ISL9001IRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
| ISL9001IRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
| ISL9001IRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
| ISL9001IRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN |
Produkt-Beschreibung
Einzelheiten zum Produkt
LDO mit niedriger ISUPPLY, hoher PSRR
ISL9005A ist ein leistungsstarker linearer Regler mit niedrigem Abfall, der einen Strom von 300 mA erzeugen kann.Es hat einen geringen Standby-Strom und einen hohen PSRR und ist stabil mit einer Ausgangskapazität von 1μF bis 10μF mit einem ESR von bis zu 200mΩ.
Eigenschaften
• 300mA Hochleistungs-LDO• hervorragende vorübergehende Reaktion auf große Stromschritte
• Ausgezeichnete Belastungsregulierung: <0,1% Spannungsänderung über den gesamten Laststrombereich
• Hohe PSRR: 75 dB @ 1 kHz
• Kapazität für eine breite Eingangsspannung: 2,3 V bis 6,5 V
• Sehr geringer Ruhezustand: 50 μA
• Niedrige Ausfallspannung: typischerweise 200mV @ 300mA
• Niedriges Ausgangsgeräusch: typischerweise 45μVRMS @ 100μA (1,5 V)
• Stabil bei Keramikkondensatoren von 1 μF bis 10 μF
• Weichstart zur Begrenzung des Eingangsstroms während der Aktivierung
• Grenzstrom und Überhitzungsschutz
• ±1,8% Genauigkeit unter allen Betriebsbedingungen
• Kleines 2mmx3mm 8 Ld DFN Paket
• Betriebstemperaturbereich von -40°C bis +85°C
• Pb-frei (RoHS-konform)
Anwendungen
• PDAs, Mobiltelefone und Smartphones• Tragbare Instrumente, MP3-Player
• Handgeräte, einschließlich medizinischer Handgeräte
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Renesas |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | ISL9005A |
| Verpackung | Band und Rolle (TR) |
| Einheitsgewicht | 0.001319 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 8-VFDFN-Ausgesetztes Pad |
| Betriebstemperatur | -40 °C bis 85 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Festgestellt |
| Lieferant-Gerät-Verpackung | 8 DFN (2x3) |
| Spannungseingang | 2.3 V ~ 6,5 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 300 mA |
| Spannung-Ausgang | 1.5V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | - |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 350 mA |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 1.5 V |
| Eintrittsspannung MAX | 6.5 V |
| Ausgangsstrom | 150 mA |
| Eintrittsspannung MIN | 2.3 V |
| Belastungsregelung | 0.1 % |
| Spannungsregelungsgenauigkeit | +/- 0,8 % |
| Packungskoffer | DFN-8 |
| Referenzspannung | 1 V |
| Ausfallspannung | 0.3 V bei 300 mA |
| Ausfallspannung | 0.5 V bei 300 mA |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 1.5V 300mA 8-DFN (2x3)
LDO-Regulator Pos 1.5V 0,3A 8-Pin DFN EP T/R
LDO Spannungsregler W/ANNEAL SINGLELDO LW IQ HI PSRR 1 5V
