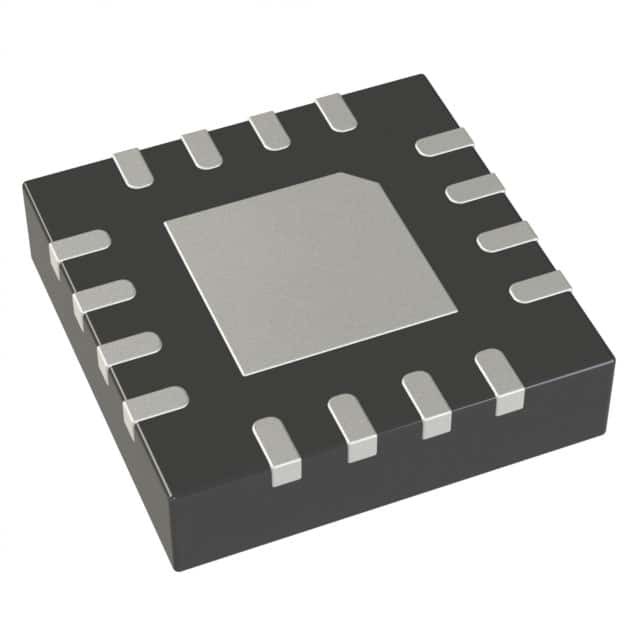

ADP1762ACPZ-R7 IC REG LINEAR POS ADJ 2A
| Markenname | Analog Devices Inc. |
|---|---|
| Modellnummer | ADP1762ACPZ-R7 |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Justierbar |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 1.98V |
| Spannung - Ertrag (Minute/geregelt) | 0.5V | Spannung - Ertrag (maximal) | 1,5V |
| Spannungsabfall (max.) | 0.095V @ 2A | Gegenwärtig - Ertrag | 2A |
| Gegenwärtig - bewegungslos (IQ) | 8 MA | Gegenwärtig - Versorgung (maximal) | 14 MA |
| PSRR | Die Messung ist in der Tabelle 1 zu überprüfen. | Steuereigenschaften | Aktivieren, Power Good, Sanftanlauf |
| Schutz-Eigenschaften | Stromgrenze, Wärmeüberlastung | Betriebstemperatur | -40°C | 125°C (TJ) |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 16-WFQFN Freiliegendes Pad, CSP |
| Lieferanten-Gerätepaket | 16-LFCSP (3x3) |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| ADP1762ACPZ-R7 | IC REG LINEAR POS ADJ 2A 16LFCSP | |
| ADP1763ACPZ-1.0-R7 | IC REG LINEAR 1V 3A 16LFCSP | |
| ADP1763ACPZ-1.3-R7 | IC REG LINEAR 1.3V 3A 16LFCSP | |
| ADP1761ACPZ0.95-R7 | IC REG LINEAR 0.95V 1A 16LFCSP | |
| ADP1762ACPZ-1.0-R7 | IC REG LINEAR 1V 2A 16LFCSP | |
| ADP1763WACPZ-1.0-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763WACPZ1.25-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763WACPZ-1.5-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763WACPZ-1.1-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763WACPZ-1.3-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763WACPZ-1.2-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763WACPZ-0.9-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763WACPZ0.95-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1763ACPZ-1.5-R7 | IC REG LINEAR 1.5V 3A 16LFCSP | |
| ADP1761WACPZ-R7 | ULP PMU FOR PORTABLE SP02 & ECG | |
| ADP1762WACPZ-1.0-R7 | 2ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1761ACPZ-R7 | IC REG LINEAR POS ADJ 1A 16LFCSP | |
| ADP1761ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 16LFCSP | |
| ADP1761ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1A 16LFCSP | |
| ADP1761ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1A 16LFCSP | |
| ADP1763ACPZ-1.1-R7 | IC REG LINEAR 1.1V 3A 16LFCSP | |
| ADP1763ACPZ-R7 | IC REG LINEAR POS ADJ 3A 16LFCSP | |
| ADP1763ACPZ0.95-R7 | IC REG LINEAR 0.95V 3A 16LFCSP | |
| ADP1763ACPZ-1.2-R7 | IC REG LINEAR 1.2V 3A 16LFCSP | |
| ADP1763ACPZ-0.9-R7 | IC REG LINEAR 0.9V 3A 16LFCSP | |
| ADP1762ACPZ-1.2-R7 | IC REG LINEAR 1.2V 2A 16LFCSP | |
| ADP1762ACPZ-1.3-R7 | IC REG LINEAR 1.3V 2A 16LFCSP | |
| ADP1763WACPZ-R7 | 3ALOWVIN, VERYLOW DO LOW NOISE,H | |
| ADP1761ACPZ-1.0-R7 | IC REG LINEAR 1V 1A 16LFCSP | |
| ADP1763ACPZ1.25-R7 | IC REG LINEAR 1.25V 3A 16LFCSP | |
| ADP1761ACPZ-0.9-R7 | IC REG LINEAR 0.9V 1A 16LFCSP | |
| ADP1761ACPZ1.25-R7 | IC REG LINEAR 1.25V 1A 16LFCSP | |
| ADP1761ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1A 16LFCSP | |
| ADP1762ACPZ0.95-R7 | IC REG LINEAR 0.95V 2A 16LFCSP | |
| ADP1762ACPZ-0.9-R7 | IC REG LINEAR 0.9V 2A 16LFCSP | |
| ADP1762ACPZ-1.1-R7 | IC REG LINEAR 1.1V 2A 16LFCSP | |
| ADP1762ACPZ1.25-R7 | IC REG LINEAR 1.25V 2A 16LFCSP | |
| ADP1762ACPZ-1.5-R7 | IC REG LINEAR 1.5V 2A 16LFCSP |
Produkt-Beschreibung
Einzelheiten zum Produkt
Der ADP1762ACPZ-R7 ist ein CMOS-linearer Spannungsregler mit einer verstellbaren Ausgangsspannung.Es verfügt über eine Wellenrückstoßrate (PSRR) von 39 dB und eine Spannungsregelungsgenauigkeit von 1Das Gerät ist in einem 16-WFQFN Exposed Pad und einem 16-LFCSP (3x3) Paket verpackt.
Der ADP1762ACPZ-R7 eignet sich für eine Vielzahl von Anwendungen, darunter tragbare und batteriebetriebene Geräte, Automobilsysteme und Industrie- und Verbraucherelektronik.Es kann verwendet werden, um eine geregelte Ausgangsspannung für Mikrocontroller bereitzustellenEs eignet sich auch zur Versorgung von analogen Schaltkreisen mit geringer Geräuschbelastung, wie Verstärkern, ADCs und DACs.
Der ADP1762ACPZ-R7 eignet sich für eine Vielzahl von Anwendungen, darunter tragbare und batteriebetriebene Geräte, Automobilsysteme und Industrie- und Verbraucherelektronik.Es kann verwendet werden, um eine geregelte Ausgangsspannung für Mikrocontroller bereitzustellenEs eignet sich auch zur Versorgung von analogen Schaltkreisen mit geringer Geräuschbelastung, wie Verstärkern, ADCs und DACs.
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Analoggeräte |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | - |
| Erzeugnis | LDO-Regulierer |
| Typ | CMOS-Linearregulator |
| Verpackung | Alternative Verpackungen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 16-WFQFN freigelegte Pad |
| Betriebstemperatur | -40 °C bis 125 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Einstellbar |
| Lieferant-Gerät-Verpackung | 16-LFCSP (3x3) |
| Spannungseingang | 1.1 V ~ 1.98 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 2A |
| Spannung-Ausgang | 0.5 V ~ 1,5 V |
| Regulierungs-Topologie | Positiv einstellbar |
| Spannungsausfall-typisch | 0.062V @ 2A |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 2.2A |
| Höchstbetriebstemperatur | + 125 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | Adj. |
| Betriebsversorgungsstrom | 9.4 mA |
| Eintrittsspannung MAX | 1.98 V |
| Ausgangsstrom | 2 A |
| Eintrittsspannung MIN | 1.1 V |
| Belastungsregelung | 0.15 %/A |
| Spannungsregelungsgenauigkeit | 1.5 % |
| Packungskoffer | LFCSP-16 |
| Ausfallspannung | 62 mV |
| Ausfallspannung | 95 mV |
| Linienregelung | 0.15 %/V |
| Ablehnung der Stromversorgung (PSRR) | 39 dB |
| Ausgangsspannungsbereich | 500 mV bis 1,5 V |
Beschreibungen
Lineare Spannungsregler IC Positiv einstellbar 1 Ausgang 0,5 V ~ 1,5 V 2A 16-LFCSP-WQ (3x3)
LDO-Regulator Pos 0,5 V bis 1,5 V 2A 16-Pin LFCSP EP T/R
LDO Spannungsregler 2ALowVin VeryLow DO geräuscharm hohe PSSR
