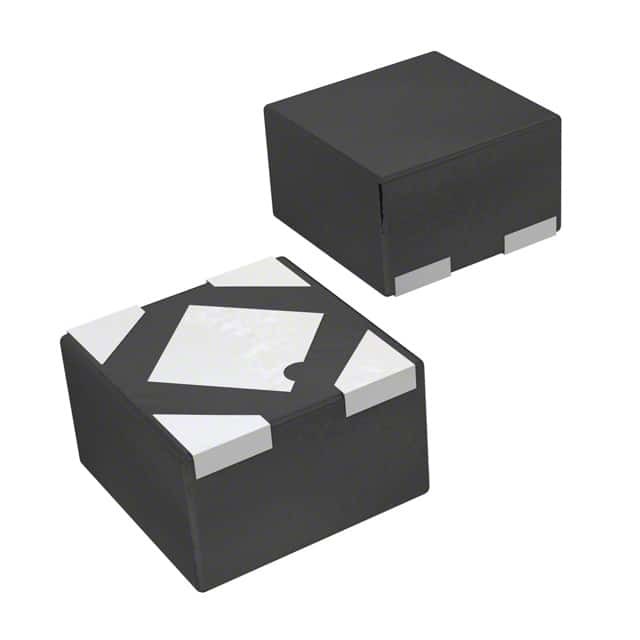

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Mikrochiptechnologie

  • MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Microchip Technology
Markenname Microchip Technology
Modellnummer MIC5504-3.3YMT-TR
Min Bestellmenge 1
Preis Based on current price
Verpackung Informationen antistatische Tasche u. Pappschachtel
Lieferzeit 3-5 Arbeitstage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit Vorräte

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Ausgabekonfiguration Positiv Ausgabeart Geregelt
Anzahl der Regulierungsbehörden 1 Spannung - eingegeben (maximal) 5.5V
Spannung - Ertrag (Minute/geregelt) 3.3V Spannung - Ertrag (maximal) -
Spannungsabfall (max.) 0.38V @ 300mA Gegenwärtig - Ertrag 300mA
Gegenwärtig - bewegungslos (IQ) µA 55 Gegenwärtig - Versorgung (maximal) µA 65
PSRR 60dB (1kHz) Steuereigenschaften Ermöglichen Sie
Schutz-Eigenschaften Über Strom über Temperatur Betriebstemperatur -40°C | 125°C
Typ der Montage Oberflächenbefestigung Packung / Gehäuse 4-UDFN stellte Auflage heraus
Lieferanten-Gerätepaket 4-TDFN (1x1)
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
Part Number Description
MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-3.3YMT-TZ IC REG LINEAR 3.3V 300MA 4TDFN
MIC5524-3.3YMT-TZ IC REG LINEAR 3.3V 500MA 4TDFN
MIC5504-2.2YMT-TR IC REG LINEAR 2.2V 300MA 4TDFN
MIC5501-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-1.2YMT-TR IC REG LINEAR 1.2V 300MA 4TDFN
MIC5501-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5502-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5503-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-TZ IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TZ IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-2.2YMT-TZ IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TR IC REG LINEAR 3.1V 300MA 4TDFN
MIC5524-1.2YMT-TZ IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-TZ IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-TZ IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-TZ IC REG LINEAR 3V 500MA 4TDFN
MIC5524-1.2YMT-T5 IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-T5 IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-T5 IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-T5 IC REG LINEAR 3V 500MA 4TDFN
MIC5524-3.3YMT-T5 IC REG LINEAR 3.3V 500MA 4TDFN
MIC5501-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-T5 IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.2YMT-T5 IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-T5 IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-3.3YMT-T5 IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.0YMT-TR IC REG LINEAR 1.0V 300MA 4TDFN
Hinterlass eine Nachricht
Part Number Description
Produkt-Beschreibung

Einzelheiten zum Produkt

[Mikrel]

Allgemeine Beschreibung

Der MIC5501/2/3/4 ist ein fortschrittliches LDO für allgemeine Zwecke, ideal zum Antrieb von tragbaren Geräten.Die Produktfamilie MIC5501/2/3/4 bietet eine leistungsstarke 300mA-LDO in einer ultrakleinen 1 mm × 1 mm-VerpackungDie MIC5502 und MIC5504 LDOs verfügen über eine automatische Entladung am Ausgang, die aktiviert wird, wenn der Enable-Pin niedrig ist.Die MIC5503 und MIC5504 verfügen über einen internen Pull-Down-Widerstand auf dem Enable-Pin, der die Ausgabe deaktiviert, wenn der Enable-Pin schwimmt. Dies ist ideal für Anwendungen, bei denen das Steuersignal während des Prozessorstartes schwimmt.

Eigenschaften

• Eingangsspannungsbereich: 2,5 V bis 5,5 V
• Feste Ausgangsspannungen von 1,0 V bis 3,3 V
• garantierter Ausgangsstrom von 300 mA
• Hohe Ausgangsgenauigkeit (± 2%)
• Niedriger Ruhezustand: 38 μA
• Stabil mit Keramik-Ausgangskondensatoren von 1 μF
• Niedrige Ausfallspannung: 160mV @ 300mA
• Ausgangsentladungsschaltkreis: MIC5502, MIC5504
• Interne Aktivierung zum Abziehen: MIC5503, MIC5504
• Schutz vor thermischem Abschalten und Stromgrenzschutz
• 4-Lead 1,0 mm × 1,0 mm dünnes DFN-Paket
• MIC5504 5-Pin-SOT23-Paket

Anwendungen

• Smartphones
• DSC, GPS, PMP und PDA
• Medizinische Geräte
• Elektronik für tragbare Geräte
• 5V-Systeme

Spezifikationen

Eigenschaft Attributivwert
Hersteller Mikrochiptechnik
Produktkategorie Lineare Spannungsregler
Reihe -
Verpackung Verpackung mit Band und Rolle (TR)
Montage-Stil SMD/SMT
Packungskoffer 4-UDFN-Ausgesetztes Pad
Betriebstemperatur -40 °C bis 125 °C
Montageart Oberflächenbefestigung
Ausgabeart Festgestellt
Lieferant-Gerät-Verpackung 4-TDFN (1x1)
Spannungseingang bis zu 5,5 V
Anzahl der Ausgänge 1 Ausgabe
Strom-Ausgang 300 mA
Spannung-Ausgang 3.3V
Regulierungs-Topologie Positiv festgesetzt
Spannungsausfall-typisch 0.16V @ 300mA
Zahl der Regulierungsbehörden 1 Regler
Stromgrenze-Min 400 mA
Höchstbetriebstemperatur + 125 °C
Betriebstemperaturbereich - 40 °C
Ausgangsspannung 3.3 V
Eintrittsspannung MAX 5.5 V
Ausgangsstrom 300 mA
Eintrittsspannung MIN 2.5 V
Belastungsregelung 40 mV
Teil-#-Alias MIC5504-3.3YMT TR
Packungskoffer TDFN-4
Ausfallspannung 160 mV
Linienregelung 0.3 %/V
Ablehnung der Stromversorgung (PSRR) 60 dB

Beschreibungen

LDO-Regulator Pos 3.3V 0,3A 4-Pin TDFN EP T/R
LDO-Spannungsregler Einzel 300mA LDO
