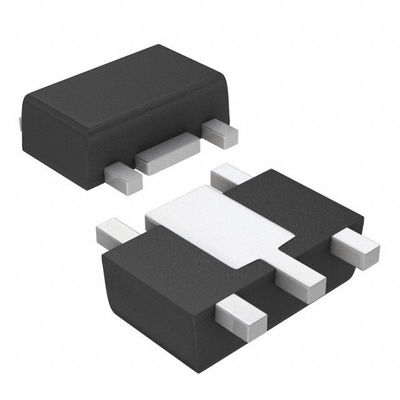

AP7361C-Y5-13 IC REG LINEAR POS ADJ 1A SOT89-5 Dioden eingebunden
| Markenname | Diodes Incorporated |
|---|---|
| Modellnummer | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Justierbar |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 6V |
| Spannung - Ertrag (Minute/geregelt) | 0.8V | Spannung - Ertrag (maximal) | 5V |
| Spannungsabfall (max.) | 0.36V @ 1A (Typ) | Gegenwärtig - Ertrag | 1A |
| Gegenwärtig - bewegungslos (IQ) | µA 80 | Gegenwärtig - Versorgung (maximal) | - |
| PSRR | 75 dB ~ 55 dB (1 kHz ~ 10 kHz) | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Über Strom über Temperatur | Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | Die Bezeichnung "SCOT" ist nicht bekannt. |
| Lieferanten-Gerätepaket | SOT-89-5 |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| AP7361C-Y5-13 | IC REG LINEAR POS ADJ 1A SOT89-5 | |
| AP7361C-33Y5-13 | IC REG LINEAR 3.3V 1A SOT89-5 | |
| AP7361C-12Y5-13 | IC REG LINEAR 1.2V 1A SOT89-5 | |
| AP7361C-25Y5-13 | IC REG LINEAR 2.5V 1A SOT89-5 | |
| AP2115R5-1.2TRG1 | IC REG LINEAR 1.2V 1A SOT89-5 | |
| AP2115R5-1.8TRG1 | IC REG LINEAR 1.8V 1A SOT89-5 | |
| AP2115R5-2.5TRG1 | IC REG LINEAR 2.5V 1A SOT89-5 | |
| AP2112R5-2.5TRG1 | IC REG LINEAR 2.5V 600MA SOT89-5 | |
| AP2112R5-1.8TRG1 | IC REG LINEAR 1.8V 600MA SOT89-5 | |
| AP2112R5-3.3TRG1 | IC REG LINEAR 3.3V 600MA SOT89-5 | |
| AP2115R5-3.3TRG1 | IC REG LINEAR 3.3V 1A SOT89-5 | |
| AP7361C-10Y5-13 | IC REG LINEAR 1V 1A SOT89-5 | |
| AP7361C-15Y5-13 | IC REG LINEAR 1.5V 1A SOT89-5 | |
| AP7361C-18Y5-13 | IC REG LINEAR 1.8V 1A SOT89-5 | |
| AP7361C-28Y5-13 | IC REG LINEAR 2.8V 1A SOT89-5 | |
| AP2112R5-1.2TRG1 | IC REG LINEAR 1.2V 600MA SOT89-5 | |
| AP2112R5-2.6TRG1 | IC REG LINEAR 2.6V 600MA SOT89-5 | |
| AP2112R5A-1.2TRG1 | IC REG LINEAR 1.2V 600MA SOT89-5 | |
| AP2112R5A-1.8TRG1 | IC REG LINEAR 1.8V 600MA SOT89-5 | |
| AP2112R5A-2.5TRG1 | IC REG LINEAR 2.5V 600MA SOT89-5 | |
| AP2112R5A-2.6TRG1 | IC REG LINEAR 2.6V 600MA SOT89-5 | |
| AP2112R5A-3.3TRG1 | IC REG LINEAR 3.3V 600MA SOT89-5 | |
| AP2115R5A-1.2TRG1 | IC REG LINEAR 1.2V 1A SOT89-5 | |
| AP2115R5A-1.8TRG1 | IC REG LINEAR 1.8V 1A SOT89-5 | |
| AP2115R5A-2.5TRG1 | IC REG LINEAR 2.5V 1A SOT89-5 | |
| AP2115R5A-3.3TRG1 | IC REG LINEAR 3.3V 1A SOT89-5 | |
| AP1119Y12L-13 | IC REG LINEAR 12V 500MA SOT89-5 | |
| AP1119Y15L-13 | IC REG LINEAR 1.5V 500MA SOT89-5 | |
| AP1119Y18L-13 | IC REG LINEAR 1.8V 500MA SOT89-5 | |
| AP1119Y25L-13 | IC REG LINEAR 2.5V 500MA SOT89-5 | |
| AP1119Y33L-13 | IC REG LINEAR 3.3V 500MA SOT89-5 | |
| AP1119Y50L-13 | IC REG LINEAR 5V 500MA SOT89-5 | |
| AP1119Y90L-13 | IC REG LINEAR 9V 500MA SOT89-5 | |
| AP131-15YL-13 | IC REG LINEAR 1.5V 300MA SOT89-5 | |
| AP131-18YL-13 | IC REG LINEAR 1.8V 300MA SOT89-5 | |
| AP131-20YL-13 | IC REG LINEAR 2V 300MA SOT89-5 | |
| AP131-25YL-13 | IC REG LINEAR 2.5V 300MA SOT89-5 | |
| AP131-28YL-13 | IC REG LINEAR 2.8V 300MA SOT89-5 | |
| AP131-30YL-13 | IC REG LINEAR 3V 300MA SOT89-5 | |
| AP131-33YL-13 | IC REG LINEAR 3.3V 300MA SOT89-5 | |
| AP131-35YL-13 | IC REG LINEAR 3.5V 300MA SOT89-5 |
Produkt-Beschreibung
Einzelheiten zum Produkt
Beschreibung
Der AP7361C ist ein 1A, verstellbarer und fester Ausgangsspannung, ultra-niedriger Ausfall linear regulator mit aktivieren. Das Gerät enthält Pass-Element, Fehlerverstärker, Band-Gap-Referenz,Grenzstrom- und thermische AbschaltkreisläufeDas Gerät wird eingeschaltet, wenn der EN-Pin auf die Logikhöhe gesetzt ist.
Eigenschaften
■ Weite Spannungsbreite: 2,2 V bis 6,0 V■ Genauigkeit der Ausgangsspannung: ± 1%
■ Sehr niedrige Ausfallspannung (3,3 V): 360 mV bei 1 A
■ Niedriger Ruhezustand (IQ): 60 μA typisch
■ Einstellbarer Ausgangsspannungsbereich: 0,8 V bis 5,0 V
■ Feste Ausgangsoptionen: 1,0 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 2,8 V und 3,3 V
■ Hohe PSRR: 75 dB @ 1 kHz
■ Stromgrenze: 1,5A
■ Rückschlagschnittschutz: 200mA
■ Schutz vor thermischer Abschaltung
■ Stabil mit MLCC, E-Cap, Tan-Cap oder Solid Capacitor
■ Umgebungstemperaturbereich: -40°C bis +85°C
■ Erhältlich in grünen Formblättern (Nr. Br, Sb)
■ Vollständig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2)
■ Halogen- und Antimonfrei.
Anwendungen
■ LCD-TV, Bildschirm■ Set-Top-Box
■ Haushaltsgeräte
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | Die Bezeichnung AP7361C |
| Erzeugnis | LDO-Regulierer |
| Typ | LDO-Linearregulator |
| Verpackung | Alternative Verpackungen |
| Montage-Stil | Durchs Loch |
| Packungskoffer | Die Bezeichnung "SCOT" ist nicht bekannt. |
| Betriebstemperatur | -40 °C bis 85 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Einstellbar |
| Lieferant-Gerät-Verpackung | SOT-89-5 |
| Spannungseingang | 2.2 V ~ 6 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 1A |
| Spannung-Ausgang | 0.8 V ~ 5 V |
| Regulierungs-Topologie | Positiv einstellbar |
| Spannungsausfall-typisch | 0.36V @ 1A |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | 1.1A |
| Pd-Leistungsverlust | 800 mW |
| Höchstbetriebstemperatur | + 85 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 800 mV bis 5 V |
| Betriebsversorgungsstrom | 60 uA |
| Eintrittsspannung MAX | 6 V |
| Ausgangsstrom | 1 A |
| Eintrittsspannung MIN | 2.2 V |
| Belastungsregelung | 1 % |
| Spannungsregelungsgenauigkeit | 1 % |
| Packungskoffer | SOT-89-5 |
| Referenzspannung | 800 mV |
| Ausfallspannung | 360 mV bei 1 A |
| Linienregelung | 0.01 %/V |
| Ablehnung der Stromversorgung (PSRR) | 55 dB |
Beschreibungen
Lineare Spannungsregler IC Positiv einstellbar 1 Ausgang 0,8 V ~ 5 V 1A SOT-89-5
Einziger LDO-Linearregulator
LDO-Spannungsregler 1A LDO Reg w/Aktivieren ADJ 6.5Vin 800mW
