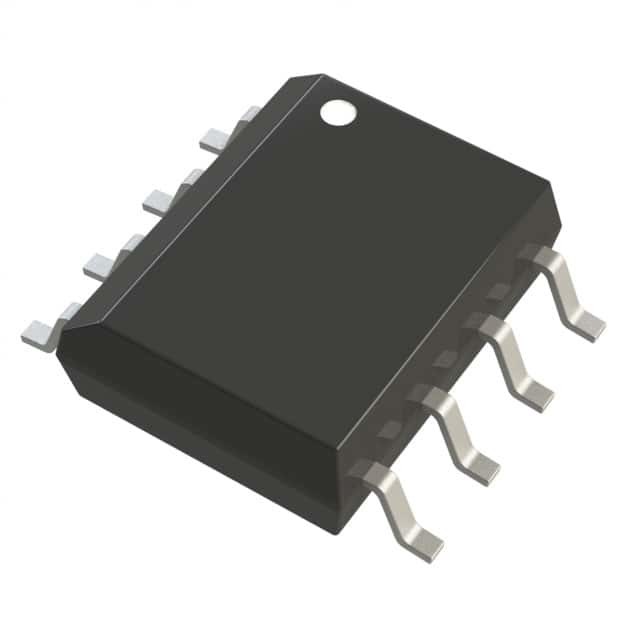

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC Analog Devices Inc.

Generell beschrieben

Der ADP3301 ist ein Mitglied der ADP330x-Familie von Präzisions-Niedrigspannungsregulatoren mit niedrigem Abfall von anyCAPTM*.ein verbessertes Verfahren und ein neues Paket. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47 μF. Dieses Gerät ist bei jedem Kondensatortyp unabhängig von seinem ESR-Wert (Equivalent Serial Resistance) stabil, einschließlich Keramiktypen (MLCC) für Raumbeschränkte Anwendungen.Der ADP3301 erzielt eine außergewöhnliche Genauigkeit von ±0Die Ausfallspannung des ADP3301 beträgt bei 100 mA nur 100 mV (typisch).

Eigenschaften

Hohe Genauigkeit (Überleitungs- und Lastregelung bei +25°C): 60,8%
Ultraarme Ausfallspannung: 100 mV Typisch @ 100 mA
Nur CO = 0,47 μF für die Stabilität erforderlich
anyCAPTM* = Stabil bei allen Kondensatorentypen
Strom- und Wärmebegrenzung
Niedriges Rauschen
Ausfalldetektor
Niedriger Abschaltstrom: 1 μA
Verschiedene Festspannungsoptionen
3.0 V bis 12 V Versorgungsbereich
Umgebungstemperaturbereich von 20°C bis +85°C
Wärmeverstärkte SO-8-Packung
Ausgezeichnete Linien- und Ladungsvorschriften

Anwendungen

Mobiltelefone
Notebook, Palmtop-Computer
Batteriebetriebene Systeme
Tragbare Geräte
Postregulator für die Umschaltung von Versorgungsmitteln
Barcode-Scanner
