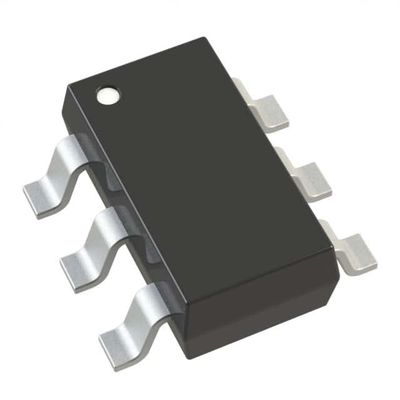

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 Analoggeräte Inc.

Generell beschrieben

Der ADP3300 ist ein Mitglied der ADP330x-Familie von Präzisions-Low-Drop-AnyCAP-Spannungsreglern.Sein patentiertes Design erfordert nur eine 0.47 μF Ausgangskondensator zur Stabilität. Dieses Gerät ist mit jedem Kondensator stabil, unabhängig von seinem ESR-Wert (Equivalent Series Resistance),einschließlich Keramiktypen (MLCC) für Raumbeschränkte AnwendungenDer ADP3300 erzielt eine außergewöhnliche Genauigkeit von ±0,8% bei Raumtemperatur und ±1,4% Gesamtgenauigkeit bei Temperatur-, Linien- und Lastschwankungen.Die Ausfallspannung des ADP3300 beträgt bei 50 mA nur 80 mV (typisch).
Der ADP3300 arbeitet mit einem breiten Eingangsspannungsbereich von 3,0 V bis 12 V und liefert einen Laststrom von mehr als 50 mA.Es verfügt über eine Fehlermeldung, die signalisiert, wenn das Gerät die Regulierung verliert oder wenn der Kurzschluss oder der thermische Überlastschutz aktiviert wirdDie ADP330x anyCAP LDO-Familie bietet eine breite Palette von Ausgangsspannungen und Ausgangsstrommengen von 50 mA bis 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)

Eigenschaften
Hohe Genauigkeit über Leitung und Last: ±0,8% @ 25°C, ±1,4% über Temperatur
Ultralow-Ausfallspannung: 80 mV Typisch @ 50 mA
Nur CO = 0,47 μF für die Stabilität erforderlich
anyCAP = Stabil bei allen Kondensatorentypen (einschließlich MLCC)
Strom- und Wärmebegrenzung
Niedriges Rauschen
Ausfalldetektor
Niedriger Abschaltstrom: 1 μA
3.0 V bis 12 V Versorgungsbereich
Umgebungstemperaturbereich von 40°C bis +85°C
Verschiedene Festspannungsoptionen
Ultrakleine SOT-23 6-Blei-Packung
Ausgezeichnete Linien- und Lastregelung

Anwendungen
Mobiltelefone
Notebook, Palmtop-Computer
Batteriebetriebene Systeme
PCMCIA-Regulierer
Barcode-Scanner
Videokameras, Kameras
