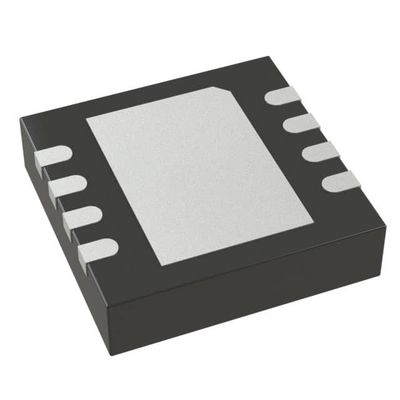

LT3060EDC-3.3#TRPBF IC REG LINEAR 3.3V 100MA 8DFN Analogische Geräte Inc.

Beschreibung

Die LT®3060-Reihe sind lineare Mikropower-Low-Drop-Out-Volt (LDO) -Regler, die über einen Einstiegsbereich von 1,6 V bis 45 V arbeiten.Die Geräte versorgen 100mA Ausgangsstrom mit einer typischen Ausfallspannung von 300mVEin einziger externer Kondensator bietet eine programmierbare geräuscharme Referenzleistung und eine Soft-Start-Funktion.Der ruhige Strom des LT3060 ̇ beträgt lediglich 40 μA und liefert eine schnelle vorübergehende Reaktion mit mindestens 2.2μF Ausgangskondensator. Bei Stillstand beträgt der Ruhezustand weniger als 1μA und der Referenzkondensator für den weichen Start wird zurückgesetzt.

Eigenschaften

Eingangsspannungsbereich: 1,6 V bis 45 V
Ausgangsstrom: 100 mA
Bewegungsfreier Strom: 40 μA
Ausfallspannung: 300 mV
Niedriger Lärm: 30 μVRMS (10 Hz bis 100 kHz)
Einstellbarer Ausgang: VREF = 600mV
Feststehende Ausgangsspannungen: 1,2V, 1,5V, 1,8V, 2,5V, 3,3V, 5V
Ausgangsverträglichkeit: ± 2% über Leitung, Last und Temperatur
Einziger Kondensator Soft-Starts Referenz und senkt Ausgangsgeräusche
Abschaltstrom: < 1μA
Umgekehrter Batterie-Schutz
Stromgrenz-Foldback-Schutz
Wärmegrenzschutz
8Lead 2mm × 2mm × 0,75mm DFN und 8Lead ThinSOTTM-Pakete

Anwendungen

Batteriebetriebene Systeme
Kraftversorgung für Fahrzeuge
Industrielle Stromversorgungen
Flugzeugenergieversorgung
Tragbare Geräte
