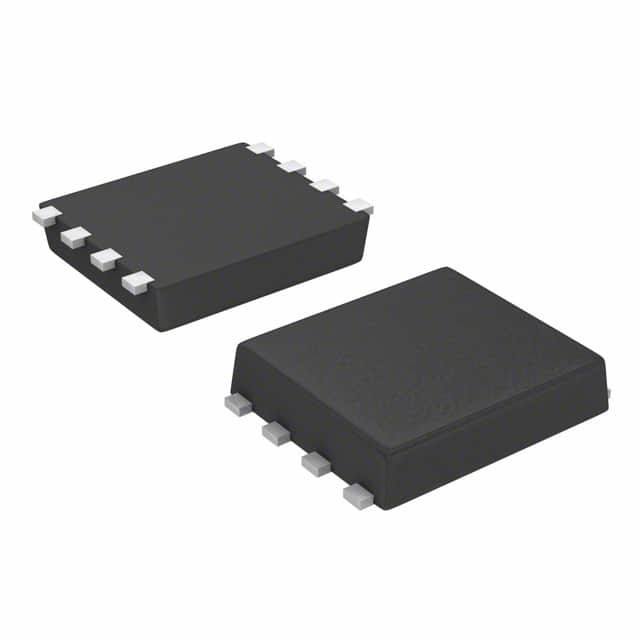

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc.
| Markenname | ABLIC Inc. |
|---|---|
| Modellnummer | S-1133B00-I8T1U |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Justierbar |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 10 V |
| Spannung - Ertrag (Minute/geregelt) | 1.8V | Spannung - Ertrag (maximal) | 8.2V |
| Spannungsabfall (max.) | - | Gegenwärtig - Ertrag | 300mA |
| Gegenwärtig - bewegungslos (IQ) | 1 µA | Gegenwärtig - Versorgung (maximal) | 90 µA |
| PSRR | - | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Überströmung, thermische Abschaltung | Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 8-SMD, flache Führung |
| Lieferanten-Gerätepaket | SNT-8A |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| S-1133B00-I8T1U | IC REG LIN POS ADJ 300MA SNT8A | |
| S-1133B50-I8T1U | IC REG LINEAR 5V 300MA SNT8A | |
| S-1133B18-I8T1U | IC REG LINEAR 1.8V 300MA SNT8A | |
| S-1133B26-I8T1U | IC REG LINEAR 2.6V 300MA SNT8A | |
| S-1133B12-I8T1U | IC REG LINEAR 1.2V 300MA SNT8A | |
| S-1133B13-I8T1U | IC REG LINEAR 1.3V 300MA SNT8A | |
| S-1133B14-I8T1U | IC REG LINEAR 1.4V 300MA SNT8A | |
| S-1133B15-I8T1U | IC REG LINEAR 1.5V 300MA SNT8A | |
| S-1133B16-I8T1U | IC REG LINEAR 1.6V 300MA SNT8A | |
| S-1133B17-I8T1U | IC REG LINEAR 1.7V 300MA SNT8A | |
| S-1133B19-I8T1U | IC REG LINEAR 1.9V 300MA SNT8A | |
| S-1133B20-I8T1U | IC REG LINEAR 2V 300MA SNT8A | |
| S-1133B21-I8T1U | IC REG LINEAR 2.1V 300MA SNT8A | |
| S-1133B22-I8T1U | IC REG LINEAR 2.2V 300MA SNT8A | |
| S-1133B23-I8T1U | IC REG LINEAR 2.3V 300MA SNT8A | |
| S-1133B24-I8T1U | IC REG LINEAR 2.4V 300MA SNT8A | |
| S-1133B25-I8T1U | IC REG LINEAR 2.5V 300MA SNT8A | |
| S-1133B27-I8T1U | IC REG LINEAR 2.7V 300MA SNT8A | |
| S-1133B28-I8T1U | IC REG LINEAR 2.8V 300MA SNT8A | |
| S-1133B29-I8T1U | IC REG LINEAR 2.9V 300MA SNT8A | |
| S-1133B30-I8T1U | IC REG LINEAR 3V 300MA SNT8A | |
| S-1133B31-I8T1U | IC REG LINEAR 3.1V 300MA SNT8A | |
| S-1133B32-I8T1U | IC REG LINEAR 3.2V 300MA SNT8A | |
| S-1133B33-I8T1U | IC REG LINEAR 3.3V 300MA SNT8A | |
| S-1133B34-I8T1U | IC REG LINEAR 3.4V 300MA SNT8A | |
| S-1133B36-I8T1U | IC REG LINEAR 3.6V 300MA SNT8A | |
| S-1133B37-I8T1U | IC REG LINEAR 3.7V 300MA SNT8A | |
| S-1133B38-I8T1U | IC REG LINEAR 3.8V 300MA SNT8A | |
| S-1133B39-I8T1U | IC REG LINEAR 3.9V 300MA SNT8A | |
| S-1133B40-I8T1U | IC REG LINEAR 4V 300MA SNT8A | |
| S-1133B41-I8T1U | IC REG LINEAR 4.1V 300MA SNT8A | |
| S-1133B42-I8T1U | IC REG LINEAR 4.2V 300MA SNT8A | |
| S-1133B43-I8T1U | IC REG LINEAR 4.3V 300MA SNT8A | |
| S-1133B44-I8T1U | IC REG LINEAR 4.4V 300MA SNT8A | |
| S-1133B45-I8T1U | IC REG LINEAR 4.5V 300MA SNT8A | |
| S-1133B46-I8T1U | IC REG LINEAR 4.6V 300MA SNT8A | |
| S-1133B47-I8T1U | IC REG LINEAR 4.7V 300MA SNT8A | |
| S-1133B48-I8T1U | IC REG LINEAR 4.8V 300MA SNT8A | |
| S-1133B49-I8T1U | IC REG LINEAR 4.9V 300MA SNT8A | |
| S-1133B51-I8T1U | IC REG LINEAR 5.1V 300MA SNT8A | |
| S-1133B52-I8T1U | IC REG LINEAR 5.2V 300MA SNT8A | |
| S-1133B53-I8T1U | IC REG LINEAR 5.3V 300MA SNT8A | |
| S-1133B54-I8T1U | IC REG LINEAR 5.4V 300MA SNT8A | |
| S-1133B55-I8T1U | IC REG LINEAR 5.5V 300MA SNT8A | |
| S-1133B56-I8T1U | IC REG LINEAR 5.6V 300MA SNT8A | |
| S-1133B57-I8T1U | IC REG LINEAR 5.7V 300MA SNT8A | |
| S-1133B58-I8T1U | IC REG LINEAR 5.8V 300MA SNT8A | |
| S-1133B59-I8T1U | IC REG LINEAR 5.9V 300MA SNT8A | |
| S-1133B60-I8T1U | IC REG LINEAR 6V 300MA SNT8A | |
| S-1133B35-I8T1U | IC REG LINEAR 3.5V 300MA SNT8A | |
| S-1133B15-U5T2U | IC REG LINEAR 1.5V 300MA SNT8A |
Produkt-Beschreibung
Einzelheiten zum Produkt
Die S-1133-Serie ist ein auf Basis der CMOS-Technologie entwickelter Positivspannungsregler mit geringer Ausfallspannung, hoher Ausgangsspannungsgenauigkeit und niedrigem Stromverbrauch (300 mA Ausgangsstrom).Ein kleiner Keramikkondensator von 1 μF kann verwendet werden*1Es arbeitet mit einem geringen Stromverbrauch von 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingZusätzlich zu den Typen, bei denen die Ausgangsspannung innerhalb des IC eingestellt wird, wird ein Typ hinzugefügt, für den die Ausgangsspannung über einen externen Widerstand eingestellt werden kann (S-Serie 1133x00).SOT-89-5 und superkleine SNT-8A-Pakete ermöglichen eine hohe DichteDas macht die S-1133-Serie neben dem geringen Stromverbrauch ideal für mobile Geräte.
■ Merkmale
• Ausgangsspannung: 1,2 bis 6,0 V, in 0,1 V-Schritten wählbar.• Spannungseinstellung über einen externen Widerstand: Auswahl von 1,8 bis 8,2 V (S-1133B00/S-1133A00)
• Eingangsspannungsbereich: 2,0 bis 10 V
• Hochgenaue Ausgangsspannung: ±1,0% Genauigkeit (Ausgangsprodukt 1,2 bis 1,4 V: ±15 mV Genauigkeit)
• Niedrige Ausfallspannung: 130 mV typisch (3.0 V Ausgangsprodukt, IOUT = 100 mA)
• Niedriger Stromverbrauch: Während des Betriebs: 60 μA typisch, 90 μA max.
Während des Abschaltens: 0,1 μA typisch, maximal 1,0 μA.
• Ausgangsstrom: 300 mA Ausgang ist möglich (bei VIN ≥ VOUT(S) + 1,0 V) *1
• Ein niedriger ESR-Kondensator kann verwendet werden: Für die Eingangs- und Ausgangskondensatoren kann ein keramischer Kondensator von 1,0 μF oder mehr verwendet werden.
(Für Produkte mit einer Ausgangsspannung von 1,7 V oder weniger kann ein keramischer Kondensator von 2,2 μF oder mehr verwendet werden.)
• Hohe Wellenrückstoßfähigkeit: 70 dB typisch (bei 1,0 kHz, VOUT = 1,2 V)
• Eingebaute Überstromschutzschaltung: Überstrom des Ausgangstransistors kann eingeschränkt werden.
• Eingebettete thermische Abschaltung: Verhindert Schäden durch Überhitzung.
• Eingebaute ON/OFF-Schaltung: Gewährleistet eine lange Akkulaufzeit.
• Kleines Paket: SOT-89-5, SNT-8A
• Bleifreie Produkte
■ Anwendungen
• Stromversorgung für batteriebetriebene Geräte• Stromversorgung für Kommunikationsgeräte
• Stromversorgung von Haushaltsgeräten
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | ABLIC |
| Produktkategorie | Lineare Spannungsregler |
| Verpackung | Spirale |
| Hersteller | Seiko Instrumente |
| Produktkategorie | LDO-Spannungsregler |
| RoHS | Einzelheiten |
| Marke | SII Halbleiter |
| Hersteller Teil# | Beschreibung | Hersteller | Vergleich |
| S-1133B00-U5T1U Stromkreise |
Einstellbarer positiver LDO-Regler, 1,8 V Min, 8,2 V Max, CMOS, PDSO5, SOT-89, 5 PIN | ABLIC Inc. | S-1133B00-I8T1U gegenüber S-1133B00-U5T1U |
| S-1133B00-U5T1G Stromkreise |
Einstellbarer positiver LDO-Regler, 1,8 V Min, 8,2 V Max, 0,28 V Ausfall, CMOS, PDSO5, LEAD-FREE, SOT-89, 5 PIN | ABLIC Inc. | S-1133B00-I8T1U gegenüber S-1133B00-U5T1G |
| S-1133B00-I8T1G Stromkreise |
Einstellbarer positiver LDO-Regler, 1,8 V Min, 8,2 V Max, 0,28 V Ausfall, CMOS, PDSO8, LEAD-FREE, SNT-8 | ABLIC Inc. | S-1133B00-I8T1U gegenüber S-1133B00-I8T1G |
Beschreibungen
Lineare Spannungsregler IC Positiv einstellbarer Ausgang 1,8 V ~ 8,2 V 300mA SNT-8A
LDO Spannungsregler LINEAR LDO REG HI 60 uA Iq 300 mA
