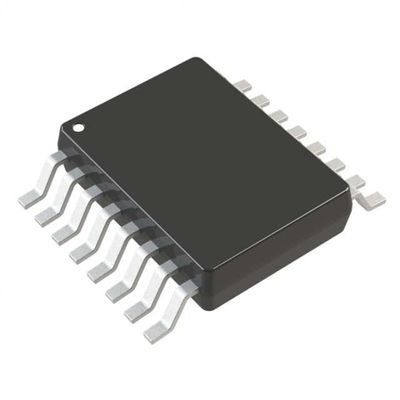

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1,2V 1A 16MSOP Analog Devices Inc.

Beschreibung

Der LT®3022 ist ein linearer Regler mit sehr geringer Ausfallspannung (VLDOTM), der von einem einzigen Eingangsstrom bis 0,9 V arbeitet.Der LT3022 ist ideal für Anwendungen mit niedriger Eingangsspannung und niedriger AusgangsspannungDer Regler optimiert Stabilität und transiente Reaktion mit niedrigen ESR-Keramik-Ausgangskondensatoren von nur 10 μF.Andere Merkmale des LT3022 sind 0.05% typische Leitungsregulierung und 0,05% typische Lastregulierung. Bei Stillstand sinkt der Ruhezustand typischerweise auf 7,5 μA. Die interne Schutzkreislauf umfasst Rückschaltbatterie-Schutz,Strombegrenzung, thermische Begrenzung mit Hysterese und Gegenstromschutz.

Eigenschaften

■ VIN-Bereich: 0,9 V bis 10 V
■ Ausfallspannung: 145 mV typisch
■ Ausgangsstrom: 1A
■ Einstellbarer Ausgang (VREF = VOUT(MIN) = 200mV)
■ Feste Ausgangsspannungen: 1,2 V, 1,5 V, 1,8 V
■ Stabil bei niedrigem ESR, Keramik-Ausgangskondensatoren (mindestens 10 μF)
■ 0,05% Typische Belastungsregelung von 1mA bis 1A
■ Ruhestrom: 400 μA typisch
■ 7.5 μA typischer Ruhezustand bei Stillstand
■ Stromgrenzschutz
■ Umkehrbatterie­Schutz ohne Umkehrstrom
■ Thermische Begrenzung mit Hysterese
■ 16-Lead (5mm × 3mm) DFN und MSOP-Pakete

Anwendungen

■ Hocheffiziente lineare Regler
■ Batteriebetriebene Systeme
■ Logik-Zubehör
■ Postregulator für die Umschaltung von Versorgungsmitteln
■ Drahtlose Modems
■ FPGA-Kernversorgung
