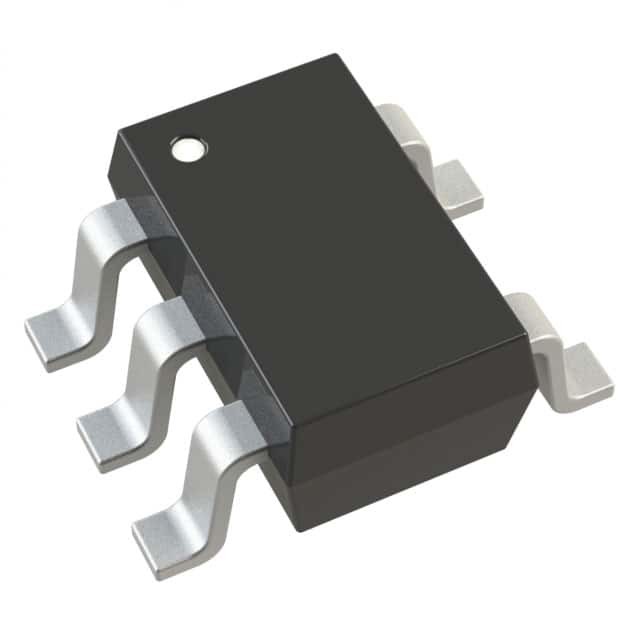

TC1017-3.3VLTTR IC REG LINEAR 3.3V 150MA SC70-5 Mikrochip-Technologie
| Markenname | Microchip Technology |
|---|---|
| Modellnummer | TC1017-3.3VLTTR |
| Min Bestellmenge | 1 |
| Preis | Based on current price |
| Verpackung Informationen | antistatische Tasche u. Pappschachtel |
| Lieferzeit | 3-5 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Vorräte |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ausgabekonfiguration | Positiv | Ausgabeart | Geregelt |
|---|---|---|---|
| Anzahl der Regulierungsbehörden | 1 | Spannung - eingegeben (maximal) | 6V |
| Spannung - Ertrag (Minute/geregelt) | 3.3V | Spannung - Ertrag (maximal) | - |
| Spannungsabfall (max.) | 0.5V @ 150mA | Gegenwärtig - Ertrag | 150mA |
| Gegenwärtig - bewegungslos (IQ) | 90 µA | Gegenwärtig - Versorgung (maximal) | - |
| PSRR | 58 dB (1 kHz) | Steuereigenschaften | Ermöglichen Sie |
| Schutz-Eigenschaften | Über Strom über Temperatur | Betriebstemperatur | -40°C | 125°C |
| Typ der Montage | Oberflächenbefestigung | Packung / Gehäuse | 5-TSSOP, SC-70-5, SOT-353 |
| Lieferanten-Gerätepaket | SC-70-5 |
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Part Number | Description | |
|---|---|---|
| TC1017-3.3VLTTR | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| TC1016-3.3VLTTR | IC REG LINEAR 3.3V 80MA SC70-5 | |
| TC1016-3.0VLTTR | IC REG LINEAR 3V 80MA SC70-5 | |
| TC1016-4.0VLTTR | IC REG LINEAR 4V 80MA SC70-5 | |
| TC1017-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-2.7VLTTR | IC REG LINEAR 2.7V 80MA SC70-5 | |
| TC1017R-2.5VLTTR | IC REG LINEAR 2.5V 150MA SC70-5 | |
| TC1017-3.0VLTTR | IC REG LINEAR 3V 150MA SC70-5 | |
| TC1016-2.8VLTTR | IC REG LINEAR 2.8V 80MA SC70-5 | |
| TC1016-1.8VLTTR | IC REG LINEAR 1.8V 80MA SC70-5 | |
| TC1017-2.9VLTTR | IC REG LINEAR 2.9V 150MA SC70-5 | |
| TC1017-2.7VLTTR | IC REG LINEAR 2.7V 150MA SC70-5 | |
| TC1017-2.6VLTTR | IC REG LINEAR 2.6V 150MA SC70-5 | |
| TC1017-2.85VLTTR | IC REG LINEAR 2.85V 150MA SC70-5 | |
| TC1017-4.0VLTTR | IC REG LINEAR 4V 150MA SC70-5 | |
| TC1017-2.8VLTTR | IC REG LINEAR 2.8V 150MA SC70-5 | |
| TC1017R-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-3.0VLTTR-VAO | IC REG LINEAR 3V 80MA SC70-5 | |
| MCP1811AT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811AT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811AT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811AT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811AT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811AT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811AT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1811BT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811BT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| MCP1811BT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811BT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811BT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811BT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811BT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811BT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811BT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1812AT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812AT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812AT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812AT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812AT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812AT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812AT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812AT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812AT-040/LT | IC REG LINEAR 4V 300MA SC70-5 | |
| MCP1812BT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812BT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812BT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812BT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812BT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812BT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812BT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812BT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812BT-040/LT | IC REG LINEAR 4V 300MA SC70-5 |
Produkt-Beschreibung
Einzelheiten zum Produkt
Allgemeine Beschreibung
Der TC1017 ist ein hochgenaues (normalerweise ±0,5%) CMOS-Upgrade für bipolare Niedrigfallregulatoren.Das SC-70-Paket stellt einen um 50% reduzierten Fußabdruck gegenüber dem beliebten SOT-23-Paket dar.Speziell für batteriebetriebene Systeme entwickelt, verbraucht die CMOS-Konstruktion des TC1017 ′ nur 53 μA typischen Versorgungsstrom über den gesamten Betriebslastbereich von 150 mA.Dies kann bis zu 60-mal weniger sein als der Stillstandsstrom, den bipolare LDOs verbrauchen.
Eigenschaften
• Platzsparende 5-Pin-Pakete SC-70 und SOT-23• Extrem geringer Betriebsstrom für eine längere Akkulaufzeit: 53 μA (typisch)
• Sehr niedrige Ausfallspannung
• Nennstrom von 150 mA
• Benötigt nur 1 μF Keramik-Ausgangskapazität
• Hochspannungsgenauigkeit: ±0,5% (typisch)
• 10 μsec (typisch) Aufwachenzeit von SHDN
• Stromsparender Abschaltmodus: 0,05 μA (typisch)
• Überstrom- und Übertemperaturschutz
• Pin-kompatibles Upgrade für bipolare Regulatoren
Anwendungen
• Mobiltelefone/GSM/PHS• Batteriesteuersysteme
• Tragbare Computer
• Medizinische Geräte
• Elektronische Spiele
• Suchmaschinen
Spezifikationen
| Eigenschaft | Attributivwert |
|---|---|
| Hersteller | Mikrochiptechnik |
| Produktkategorie | Lineare Spannungsregler |
| Reihe | - |
| Verpackung | Band und Rolle (TR) |
| Einheitsgewicht | 0.000705 Unzen |
| Montage-Stil | SMD/SMT |
| Packungskoffer | 5-TSSOP, SC-70-5, SOT-353 |
| Betriebstemperatur | -40 °C bis 125 °C |
| Montageart | Oberflächenbefestigung |
| Ausgabeart | Festgestellt |
| Lieferant-Gerät-Verpackung | SC-70-5 |
| Spannungseingang | bis zu 6 V |
| Anzahl der Ausgänge | 1 Ausgabe |
| Strom-Ausgang | 150 mA |
| Spannung-Ausgang | 3.3V |
| Regulierungs-Topologie | Positiv festgesetzt |
| Spannungsausfall-typisch | 0.285V @ 150mA |
| Zahl der Regulierungsbehörden | 1 Regler |
| Stromgrenze-Min | - |
| Höchstbetriebstemperatur | + 125 °C |
| Betriebstemperaturbereich | - 40 °C |
| Ausgangsspannung | 3.3 V |
| Eintrittsspannung MAX | 6 V |
| Ausgangsstrom | 150 mA |
| Eintrittsspannung MIN | 2.7 V |
| Belastungsregelung | 0.38 % |
| Spannungsregelungsgenauigkeit | 0.5 % |
| Packungskoffer | SC-70-5 |
| Abweichung von der Leistung | 53 uA |
| Ausfallspannung | 0.002 V bei 100 uA |
| Ausfallspannung | 500 mV |
| Linienregelung | 0.04 %/V |
| Ablehnung der Stromversorgung (PSRR) | 58 dB |
Beschreibungen
Lineare Spannungsregler IC Positiv fest 1 Ausgang 3.3V 150mA SC-70-5
LDO-Regulator Pos 3.3V 0.15A für Fahrzeuge mit 5 Pins SC-70 T/R
LDO-Spannungsregler 150mA Adj LDO
