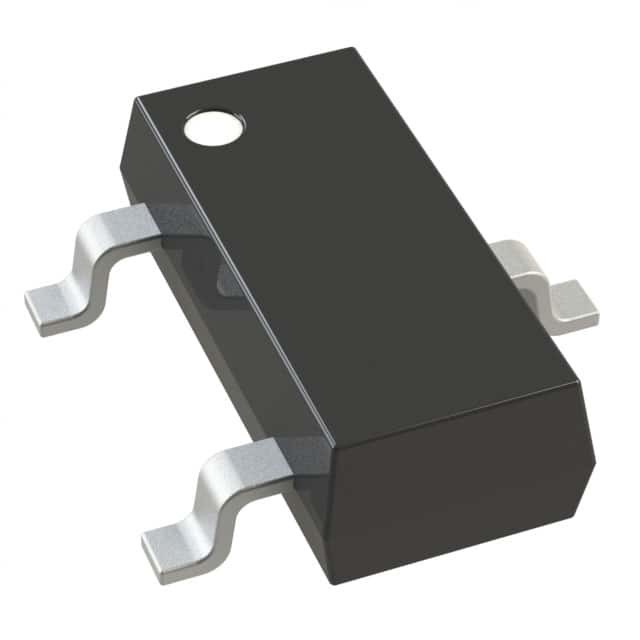

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Mikrochip-Technologie

Allgemeine Beschreibung

Der MCP1700 ist eine Familie von CMOS-Low-Drop-Out (LDO) Spannungsreglern, die bis zu 250 mA Strom liefern können, während nur 1,6 μA Ruhezustand (typisch) verbraucht wird.Der Betriebsbereich der Eingabe wird von 2 angegeben..3V bis 6.0V, was es zu einer idealen Wahl für Anwendungen mit zwei und drei Primärzellenbatterien sowie für Anwendungen mit einer einzigen Zelle Li-Ion macht.

Eigenschaften

• 1,6 μA typischer Ruhezustand
• Einstiegsbetriebsspannungsbereich: 2,3 V bis 6,0 V
• Ausgangsspannungsbereich: 1,2 V bis 5,0 V
• 250 mA Ausgangsstrom bei Ausgangsspannungen ≥ 2,5 V
• 200 mA Ausgangsstrom bei Ausgangsspannungen < 2,5 V
• Niedrige Ausfallspannung (LDO)
- 178 mV typisch @ 250 mA für VOUT = 2,8 V
• 0,4% Typische Toleranz der Ausgangsspannung
• Standard-Ausgangsspannungsoptionen:
- 1,2 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 5,0 V
• Stabil mit 1,0 μF Keramik-Ausgangskondensator
• Kurzschlussschutz
• Schutz vor Übertemperaturen

Anwendungen

• Batteriebetriebene Geräte
• Batteriebetriebene Alarmschaltungen
• Rauchmelder
• CO2-Detektoren
• Pager und Mobiltelefone
• Intelligente Akkus
• Referenzspannung für Niedrigruhmstrom
• PDAs
• Digitalkameras
• Leistung des Mikrocontrollers
